Естественный отбор. Сравниваем ЭОПы в прицеле ПН23. Тест-обзор с фотографиями поля зрения, часть II


Статья в журнале "МастерРужье", №08, 2015 г.

Конкуренция – двигатель прогресса, и покупатель всегда оказывается меж двух и более «огней» выбора благодаря множеству моделей и производителей любого товара.
И выбор ночного прицела сводится не только к определению поколения ЭОПа будущего прицела. Часто поиск лучшего решения заставляет потенциального владельца начинать разбираться в «железе» не хуже разработчика. На эту мысль наталкивают бурные обсуждения в тематических форумах в Интернете.

В июне месяце 2015 года АО "Швабе - Оборона и Защита" (ранее ОАО "ПО "НПЗ") начат выпуск прицелов серии ПН23 с ЭОПами от "Экран-ФЭП" для удовлетворения запросов охотников иметь качественный и проверенный временем новосибирский прицел по более низкой цене.
И для развеивания сомнений в выборе между прицелами с разной "начинкой", родилась идея этого теста – выявить и показать разницу «картинки», даваемую приборами с ЭОПами разных производителей. В качестве постоянной составляющей и единообразия оптической схемы выступил прицел ПН23 производства АО «Швабе – Оборона и Защита», а в качестве переменной – ЭОПы поколения 2+ и 3 производства «Экран-ФЭП» и «Катод».

Общие сведения

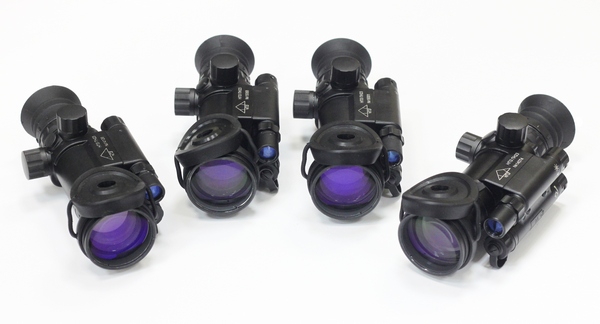

Для теста выбраны 4 прицела ПН23 – два с ЭОПом поколения 2+ и два с ЭОПом поколения 3. Площадкой выступила лесная просека с гравийным покрытием шириной 9 м (от дерева до дерева), небо закрыто сводом деревьев. Невооружённый глаз видит очертания на просеке в радиусе 20 м, в лесном массиве видимость существенно ниже. Данные условия соответствуют типичной освещенности на охоте, когда стрелок наблюдает цель на открытом поле под звездным небом.

Наблюдение

Для фиксации результа наблюдения проводилось фотографирование поля зрения, чтобы о качестве картинки читатель смог судить самостоятельно, не прибегая к чужой словесной оценке.
Однако следует отметить, что полученная камерой «картинка» уступает по качеству той, что видит глаз. Глаз фиксирует большее количество деталей, видит резче и дальше.

ПН23 с ЭОП поколения 2+

ЭПМ215Г-11-26А (Экран-ФЭП)

Общие характеристики ЭОПа: интегральная чувствительность фотокатода 550 мкА/лм, коэффициент преобразования 26000, предел разрешения 64 штр./мм

ПН23 с ЭОП 2+ Экран ФЭП

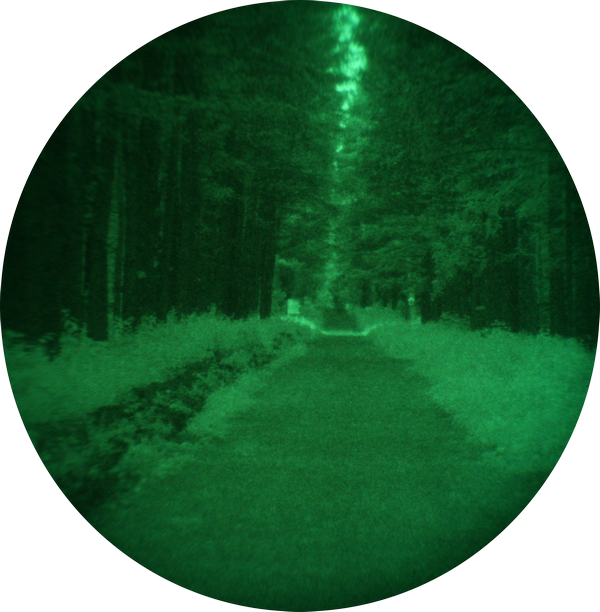

Вид поля зрения в прицел ПН23, ЭОП 2+ ЭПМ215Г-11-26А (Экран-ФЭП), без подсветки.
Нажмите на картинку для увеличения.

Первыми сравнивались прицелы с ЭОП поколения 2+. ПН23 с "Экран-ФЭПовским" ЭОПом по ощущениям даёт более контрастное изображение, и связано это с оттенком люминофора – зелёно-жёлтый. Из-за этого контраста глазу легче реагировать на переходы между одинаковым видом стволов деревьев, рассматривать просветы между ними, и различать ветви сосен. Просматриваемая дальность ограничивается сведением леса вдоль просеки в точку. Расстояние до объекта «щит» 170 м (слева от просеки, размер 1х1 м), рядом видна полоска света из пересекающейся просеки. По правую сторону просеки хорошо различим скворечник, дистанция 180 м. Также заметен объект «камень» посередине просеки, расстояние до него 300 м, на фото он выглядит как потемнение в центре, глазом виден отчетливей.

ЭПМ132ГШ-11-21А3 (Катод)

Общие характеристики ЭОПа: интегральная чувствительность фотокатода 600 мкА/лм, коэффициент преобразования 44000, предел разрешения 65 штр./мм

ПН23 с ЭОП 2+ Катод

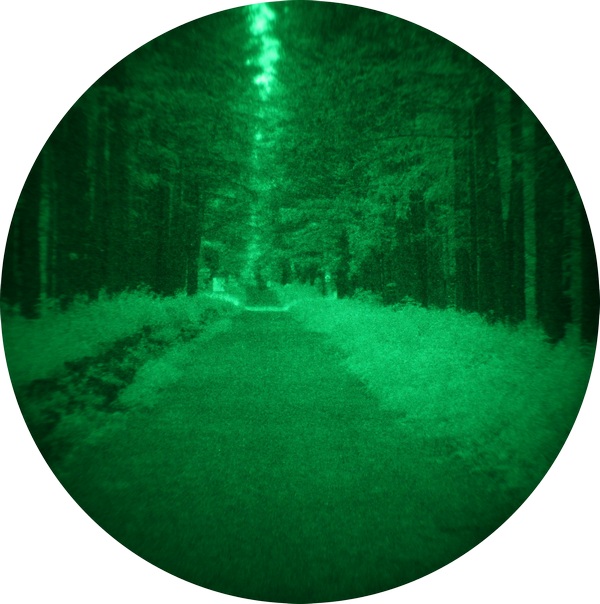

Вид поля зрения в прицел ПН23, ЭОП 2+ ЭПМ132ГШ-11-21А3 (Катод), без подсветки.
Нажмите на картинку для увеличения.

При поднесении к глазу прицела с «Катодовским» ЭОПом сразу чувствуется как бы прирост в яркости картинки, и, исходя из ТТХ ЭОПа, понятно почему – коэффициент преобразования почти в 1,7 раза выше. Этим и объясняется более насыщенная и яркая картинка. Цвет люминофора зелёный, ближе к изумрудному оттенку, и от этого контраст при рассматривании близкорасположенных объектов ниже, чем у «ФЭПовского». Но больший коэффициент усиления пересиливает меньший контраст, картинка через прицел ПН23 очень сочная, с хорошей прорисовкой объектов.

ПН23 с ЭОП поколения 3

Способности приборов с ЭОП 3 поколения раскрываются тогда, когда ЭОПы 2+ уже не справляются. Это общеизвестная аксиома, «тройки» предназначены для более тёмных условий. В условиях освещенности этого теста и 2+ отработали отлично, потому какого-то колоссального прироста в дальности в приборы с «тройками» наблюдать не пришлось. Тем не менее, комфорт наблюдения, скорость распознавания и детализация объектов возросли. Ниже подробные результаты.

ЭМП222Г-11-26А, черно-белый, (Экран-ФЭП)

Общие характеристики ЭОПа: интегральная чувствительность фотокатода 2000 мкА/лм, коэффициент преобразования 63000, предел разрешения 48 штр./мм.

ПН23 с ЭОП 3 Экран ФЭП

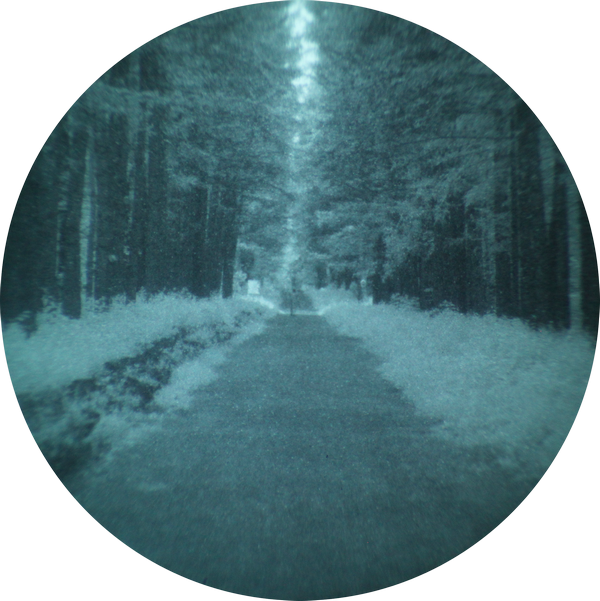

Вид поля зрения в прицел ПН23, ЭОП 3 ЭМП222Г-11-26А, черно-белый, (Экран-ФЭП), без подсветки.
Нажмите на картинку для увеличения.

Цвет люминофора белый. Считать некорректным сравнение приборов с таким различием, как цвет люминофора, не стоит. На дальность и детализацию цвет картинки влияния не оказывает, лишь на комфорт наблюдения и утомляемость глаза.
Здесь внимание приковывает фигура полуночного бегуна. Расстояние до него 160 м. Фиксация бегуна на фото производилась лишь с этого небольшого расстояния, глазом его фигура хорошо просматривалась при удалении до 300 м (возле камня он разворачивался). Картинка яркая, бровка тропы чёткая, стволы сосен с хорошим различением рисунка коры на ближайших деревьях.

ЭПМ101Г-01-11С (Катод)

Общие характеристики ЭОПа: интегральная чувствительность фотокатода 2000 мкА/лм, коэффициент преобразования 63000, предел разрешения 61 штр./мм.

ПН23 с ЭОП 3 Экран ФЭП

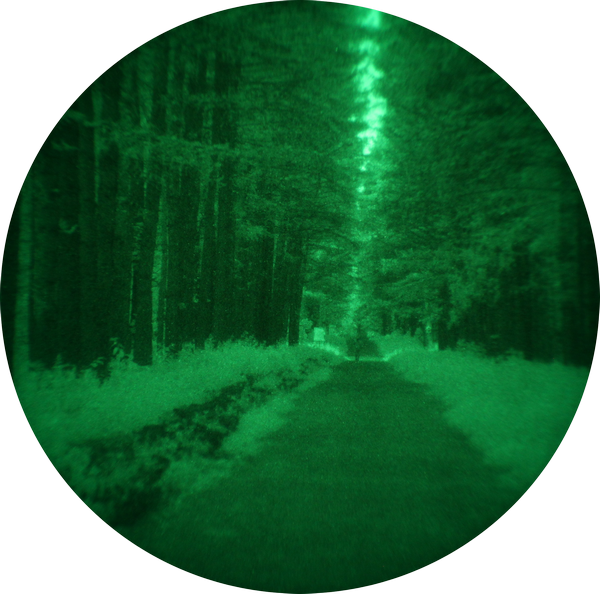

Вид поля зрения в прицел ПН23, ЭОП 3 ЭПМ101Г-01-11С (Катод), без подсветки.
Нажмите на картинку для увеличения.

Фигура полуночного бегуна чётче, возможно из-за свойств отражения материала одежды, когда оттенками зелёного он лучше выделяется от цвета дорожки и деревьев, чем оттенками чёрно-белого ЭОПа.
При сравнении с аналогом от «Экран-ФЭП», здесь картинка с большим количеством мелких деталей, что объясняется лучшим пределом разрешения «катодовских» троек.

Заключение

Как видно из приведенных фото, с «катодовскими» трубками картинка лучше. Здесь больший коэффициент преобразования отвечает за яркость картинки (сравнение ЭОПов 2+), предел разрешения влияет на чёткость и детализацию (сравнение ЭОПов 3), а интегральная чувствительность влияет на дальность. Но, так как сужение просеки ограничило дальность до 300 м, а освещённость соответствовала оптимальным условиям для работы 2+, различия в поколении и производителе ЭОПа свелись к минимуму. Заметна разница лишь в комфорте наблюдения и, незначительно, в чёткости картинки.
Прицелы ПН23 с новой "начинкой" от «Экран-ФЭП» не уступают по дальности, но более низкий предел разрешения этих ЭОПов может сказаться на чуть большем времени, требуемым на обнаружение и распознавание. Но в условиях охоты, когда цель имеет свойство двигаться, этот параметр нивелируется. В целом, прицелы ПН23 обеспечивают выполнение основного параметра - дальность распознавания - одинаково успешно независимо от установленного ЭОПа. А существенно более низкая цена этих прицелов с "Экран-ФЭПовскими" ЭОПами, добавляет ПН23 еще один "плюс" в свою пользу в богатом мире конкуренции.

P.S. При обработке фотографий яркость и контрастность изображений не корректировалась.

Юрий Еловенко
Фото автора
Материал опубликован в журнале «Мастер Ружье», №8, 2015.
