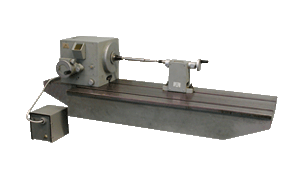

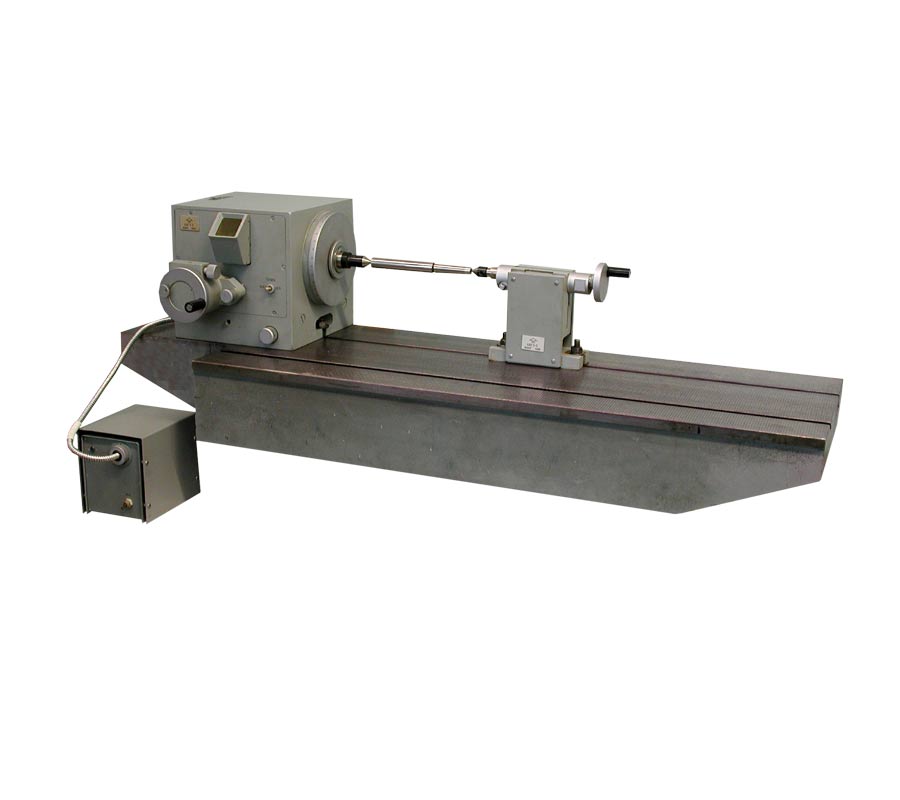

ОДГЭ-5
Головка делительная оптическая
Предназначены для угловых измерений и делительных работ.
На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.
|
Пределы измерения углов |
0 - 360o |
|
Углы установки оси шпинделя относительно основания |
0-90o |
|
Диаметр изделия, измеряемого в центрах. мм, не более |
300 |
|
Цена деления отсчетной шкалы:: |
|
|
ОДГЭ-5 |
5" |
|
ОДГЭ- 20 |
20" |
|
Длина изделия, измеряемого в центрах, мм, не более : |
|
|
при малой станине* |
600 |
|
Габаритные размеры, мм, не более: |
|
|
головки |
280х395х250 |
|
задней бабки |
270х85х195 |
|
станины малой* |
1320х385х230 |
|
Масса, кг, не более: |
|
|
головки |
60 |
|
задней бабки |
15 |
|
станины малой* |
160 |
|
осветителя |
10 |
