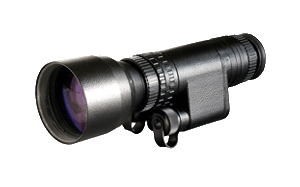

Модульный ночной наблюдательный прибор МПН-8КМ





РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ



Печать
ВЕРСИЯ ДЛЯ ПЕЧАТИ

МПН-8КМ


Модульный ночной наблюдательный прибор


Предназначен для наблюдения и ориентирования на местности в темное время суток при естественной освещенности от Луны и звезд, и в полной темноте при включенном инфракрасном осветителе, встроенном в корпус. Электрической схемой прибора предусмотрена защита ЭОП от кратковременных засветок интенсивными источниками света.

ОСОБЕННОСТИ:

  • ЭОП поколения 2+;
  • съемная диафрагма для работы при повышенной освещенности;
  • наглазник из мягкой резины;
  • набор адаптеров для присоединения, объективов фото- и видеокамер, имеющих резьбу под светофильтр М37х0,75; М40,5х0,5; М49х0,75; М52х0,75; М55х0,75; М58х0,75;
  • резьбовое гнездо для установки на фотоштатив;
  • эксплуатация прибора при температуре от -35oС до 40oС.

МОДИФИКАЦИИ ПРИБОРА

Модификация прибора

Конструктивные
особенности ЭОП

Тип
объектива

Габаритные
размеры,
мм

Масса, кг

без оборота
изображения

с оборотом изображения

МПН-8К

+



25F/1,5

173х57х81

0.65

МПН-8К-02

+



100F/1,5

232х73х92

1.05

МПН-8К-04

+



25F/1,5
100F/1,5

173х57х81
232х73х92

0.62
1.05

МПН-8К-05



+

25F/1,5

132х57х81

0.62

МПН-8К-07



+

100F/1,5

191х73х92

0.95

МПН-8К-09



+

25F/1,5
100F/1,5

132х42х81
191х73х92

0.62
0.95

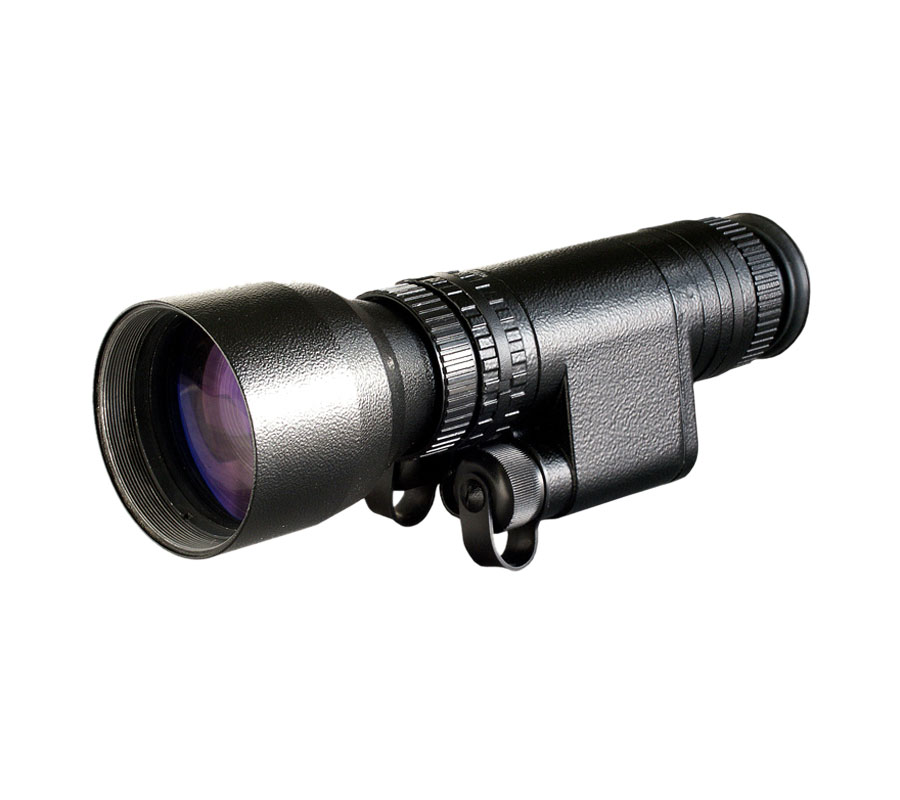

Модульный ночной наблюдательный прибор МПН-8К-4 c 4x объективом

 Технические характеристики прибора

Фокусное расстояние объектива, мм

 25

 100

Мин. расстояние фокусировки

 0,25

 5

Видимое увеличение

4x

Поле зрения

35°

9°

Дальность опознавания ростовой фигуры человека в зависимости от внешних условий, м



Диапазон диоптрийной подвижки

±5

 ±5

Удаление выходного зрачка, мм



Диаметр выходного зрачка, мм



Тип источника питания

АА, 1 батарея

Напряжение питания, В

1,5

Ток потребления при T=+20°C, мА

30/150

Время непрерывной работы

8час./2час.

Работа прибора с видеокамерой
