Борьба поколений. Ночники «2+» и «3» – в чем разница? Тест-обзор с фотографиями поля зрения


Статья в журнале "МастерРужье", №12, 2014 г.

Данный материал представляет собой краткий ответ на очень частый вопрос охотника, задумывающего приобретение первого ночного прицела: «А что именно я увижу в ночной прицел?».

Поиски ответов у коллег в профильных форумах дают весьма неоднозначный результат. Он сводится к словесному описанию картинки, которую владелец-советчик видит через свой прицел. Ко мне, как представителю завода-изготовителя, также поступали просьбы предоставить фото, а порой и видео, демонстрирующие вид через прицел в разных условиях – лес лиственный, хвойный, просека, поле, во все времена время года на разной дистанции, с разным фоном.
Ниже попробую пояснить разницу между «картинкой» ЭОПов 3 и 2+ поколений в одинаковых условиях, с приведением фотографий поля зрения, а также вид через прицел с ЭОП 1+ поколения в этих же условиях. Для тестирования использовались прицелы ПН23, ПН19К-3 и ПН2М производства ОАО «Швабе – Оборона и Защита» (до 2014 года ОАО «ПО «Новосибирский приборостроительный завод»).

Методика

На сайтах производителей нет примеров изображения через прицел ночного видения, либо, если они есть, то являются имитацией. Отсутствие примеров вполне объяснимо – технически сложно передать фотоснимком все детали и нюансы изображения, так, как их видит глаз. Возможно поэтому, дабы не внушать потребителю заведомо худшее впечатление о способностях прибора, фото никто не демонстрирует.
Упомянем о методике съемки. Оптические оси прицела и объектива фотоаппарата совмещаем посредством подгонки высоты штативов. Предварительной съемкой добиваемся яркости и детальности снимка на экране фотоаппарата сравнимой с той, что видит глаз. Производим съемку. Длительность выдержки для правильного отображения вида через прицел варьируется от ¼ до нескольких секунд.

Условия наблюдения

Дата 03.10.2014 г., снега нет, Луны нет, время с 01 до 02 часов ночи, освещенность 4х10-3 лк, облака темные, в разрывах звездное небо. Невооруженный глаз видит очертания деревьев на открытой местности в радиусе 12 м, в лесу видимость весьма условная.
Площадка – просека шириной 6 м, сосны, кустарник, свод деревьев полностью закрывает собой небо. Отметка 100 м на объекте справа – щит размером 0,9х0,9 м с надписью «5 км», отметка 200 м – рельсы, темная линия внизу, пересекающая просеку. Во время съемки штатная подсветка прицелов не использовалась, освещенность естественная.

ЭОП 3 поколения

Прицел ПН23, ЭОП 3 поколения ЭПМ101Г-01-11С, без подсветки.
Четкие границы объектов видны с дистанции 25 м, траву и кустарник можно разделить на отдельные травинки/ветви. На щите опознается некая надпись, при напряжении зрения можно различить крупную цифру «5».
На дальности 250 м, предельной для выбранной местности (далее идет понижение рельефа), фигура человека, стоящего на рельсах, видна отчетливо, знаки руками распознаются однозначно как на темном фоне сосен, так и на более светлом фоне кустарника.
Картинка яркая, контрастная, сочная. Мелкие детали глазом визуализируются легко, разноудаленные объекты воспринимаются быстро и правильно.

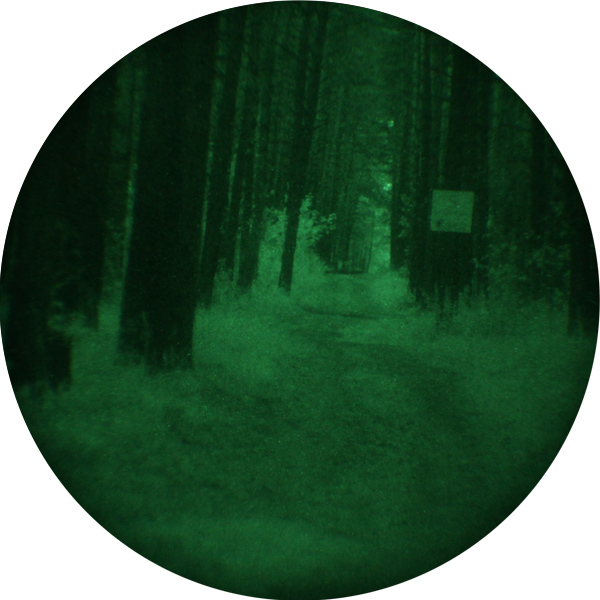

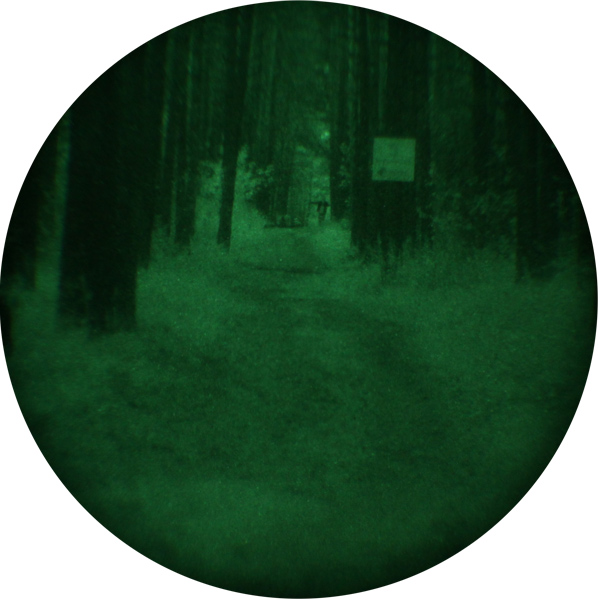

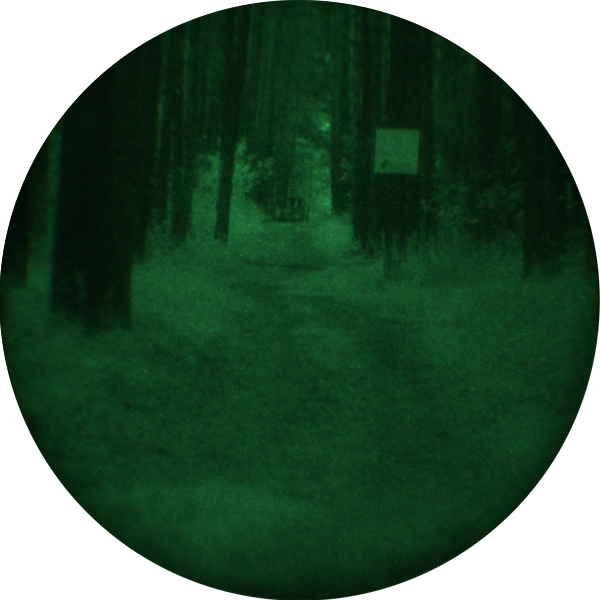

ПН23 3 поколение. Фигура человека на дистанции 190 м   ПН23 3 поколение. Общий вид на просеку   ПН23 3 поколение. Фигура человека на дистанции 230 м, рельсы

Вид поля зрения в прицел с ЭОПом 3 поколения ПН23 при освещенности 0,004 лк, без подсветки.
Нажмите на картинку для увеличения.

ЭОП 2+ поколения

Прицел ПН19К-3, ЭОП 2+ поколения ЭПМ103Г-02-22ТА, без подсветки.
Четкие границы объектов видны с 10 м благодаря фокусировке объектива. С этим прицелом картинка имеет практически такую же детализацию объектов на расстоянии 100 и 200 м, что и с прицелом 3 поколения, но изображение, видимое глазом, более темное. По фото в этом можно убедиться.
Здесь свою роль играет меньшая спектральная чувствительность и коэффициент усиления приборов 2+ против «троек». В числовом выражении это выглядит как 540 против 2100 мкА/лм и 25000 против 60000 соответственно.
Хорошая детализация изображения на всей дистанции говорит о качественно рассчитанном оптическом тракте прицела, который оптимально взаимодействует с оптикой самого преобразователя, вытягивая из него максимум возможностей, таким образом, каждый фотон света достигает глаза наблюдателя.
Если проводить сравнение двух приборов по комфорту наблюдения, то с «тройкой» напряжение зрения в различении объекта намного меньше, чем в 2+, тем не менее, в 2+ темную фигуру на темном фоне, если она будет двигаться, различить можно. Ниже приведены изображения поля зрения с фигурой человека на расстоянии 230 м с прибором на 3 и 2+ поколении соответственно.
Фотография скрадывает мелкие объекты, и глаз живую картинку воспринимает детальнее. Размер видимой в окуляр картинки масштабнее и шире, потому как охватывается всей площадью зрачка и глаз воспринимает только ее. Чтобы увидеть все подробности наблюдаемой территории, приходится перемещать глаз от края до края поля зрения прицела. На фотографии же масштаб мельчает, линейный размер объектов в разы уменьшается.

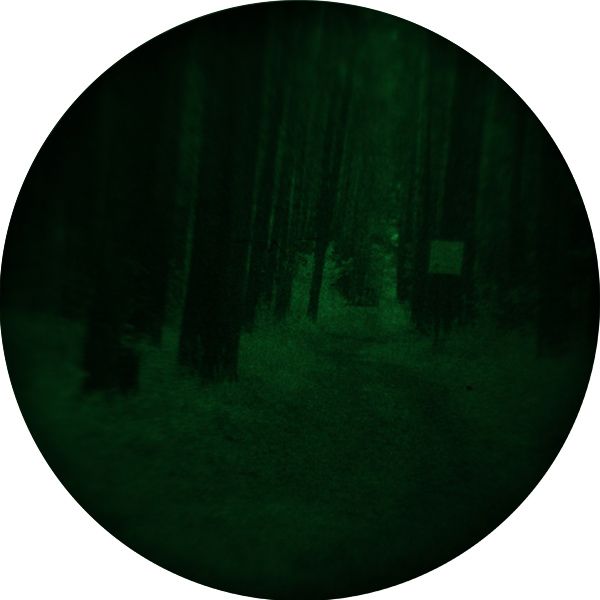

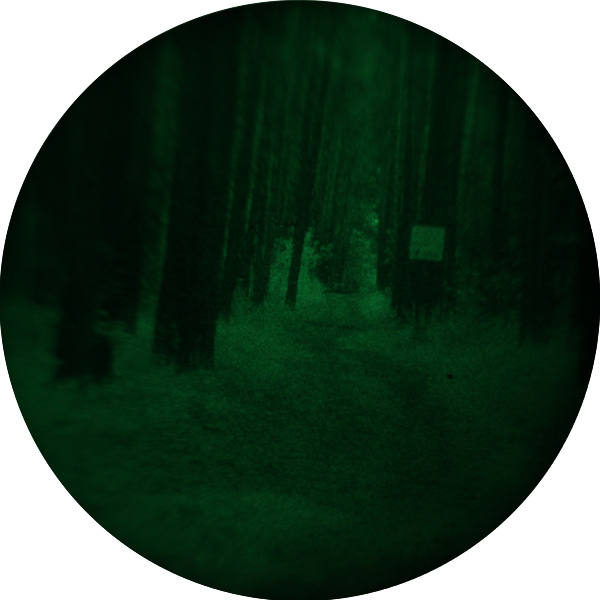

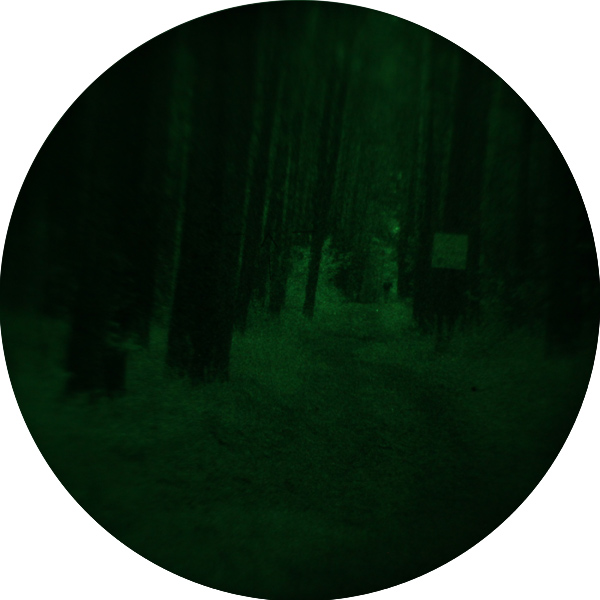

ПН19К-3 2+. Фигура человека на дистанции 230 м, на рельсах. Заметить можно только в динамике.   ПН19К-3. 2+ поколение. Общий вид просеки   ПН19К-3. 2+ поколение. Фигура человека на дистанции 190 м

Вид поля зрения в прицел с ЭОПом 2+ поколения ПН19К-3 при освещенности 0,004 лк, без подсветки.
Нажмите на картинку для увеличения.

ЭОП 1+ поколения

Прицел ПН2М, ЭОП 1+ поколения ЭМП229ГА, без подсветки.
Включение в этот тест прицела с 1+ поколением факультативно. Понятно, что указанная темнота никак не может быть развеяна прибором, предназначенным для работы с Луной, но, тем не менее, результаты следующие.
Объект «щит» на дистанции 100 м виден из-за своего контраста с темной корой сосен. Просека видна, отдельно стоящие деревья на ее границе и основной лесной массив различимы на уровне угадывания. Обрыв рельефа на дистанции свыше 200 м, как ни удивительно, также виден. Говорить о том, что в просвете на 150 м возможно увидеть перемещающуюся фигуру в ночник 1+ поколения будет откровенным лукавством, потому констатируем, что без подсветки прицел здесь не справится.

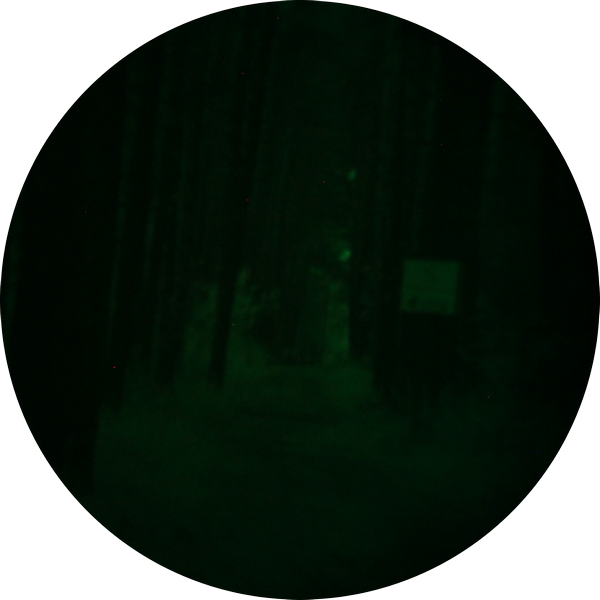

ПН2М

Вид поля зрения в прицел с ЭОПом 1+ поколения ПН2М при освещенности 0,004 лк, без подсветки.
Нажмите на картинку для увеличения.

Тем не менее, даже по приведенному фото видно, что с освещенностью 0,004 лк, которая для прибора с ЭОП 1+ поколения характеризуется как «тьма кромешная», прибор дает представление об обстановке в радиусе 100 м, и охотнику не придется в этих неблагоприятных условиях опираться на другие органы чувств. Зрение, даваемое ночником 1+ поколения, окажет ему существенную помощь. Еще раз повторю, что все результаты получены без подсветки.

Заключение

Как таковые выводы здесь неуместны, потому как превосходство 3 поколения бесспорно, как по комфорту, так и по дальности работы без подсветки.
Тем не менее, 2+ демонстрирует ту же детальность и четкость на популярных дистанциях ночного выстрела до 200-230 м с чуть большим временем распознавания из-за меньшей яркости картинки. «Тройка» демонстрирует мгновенное выхватывание и опознавание любого объекта на дистанции 400 или 500 м в зависимости от модели (ПН23, ПН23-3, ПН23-5).
Прицел ПН2М на ЭОП 1+ пок. отнюдь не спасовал перед очень глубокой темнотой ниже эксплуатационной, и свои заявленные 100 м подтвердил и здесь.

P.S. При обработке фотографий яркость и контрастность изображений не корректировалась.

Юрий Еловенко
Фото автора
Материал опубликован в журнале «Мастер Ружье», №12, 2014 г.
