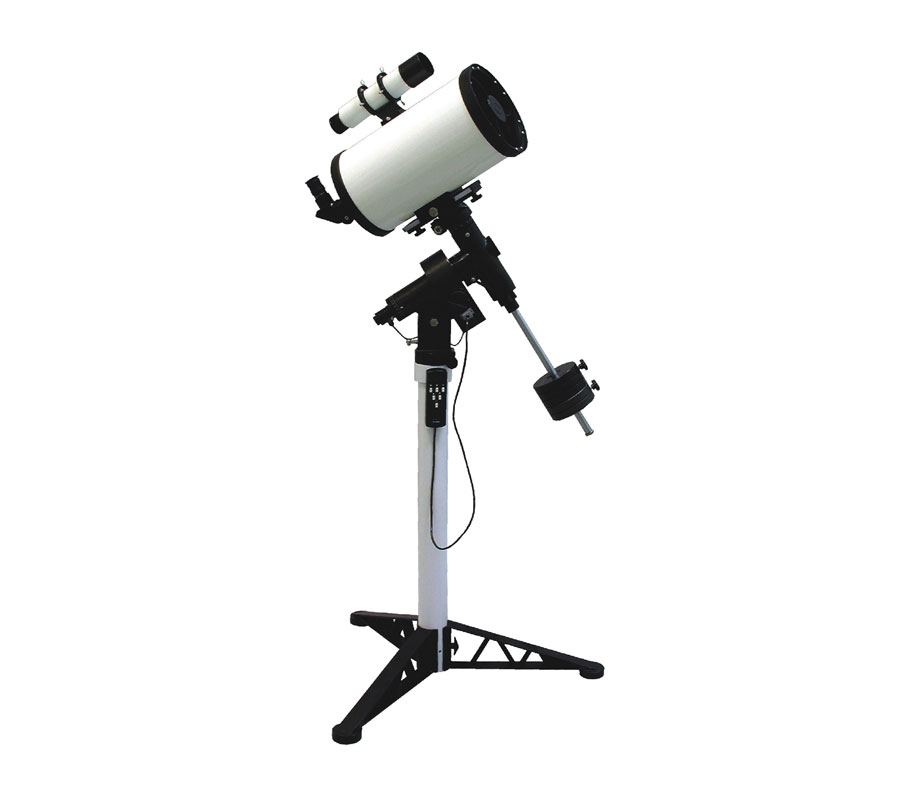

ТАЛ-200К


Катадиоптрический телескоп системы Клевцова


200-мм катадиоптрический телескоп, сконструированный по оригинальной схеме новосибирского оптика Ю.А. Клевцова, начал производиться с 1999 года. Это достаточно совершенный инструмент для подготовленного любителя астрономии. С его помощью можно с высоким дифракционным качеством и разрешением наблюдать небесные объекты до 13,5 звездной величины, а также получать уникальные фотографии и проводить работы с CCD-матрицами.

Телескоп оснащен 50-мм искателем с увеличением 8х и полем зрения 7°. В комплект входят два симметричных окуляра с f=25 мм и f=10 мм, 2х линза Барлоу, втулка и адаптеры для зеркальных камер с присоединительной резьбой М42х0.75 и М42х1. Для удобства наблюдения объектов вблизи зенита оптическая ось телескопа повернута на 90° с помощью диагонального зеркала, установленного перед окуляром. Все оптические детали телескопа имеют широкополосные просветляющие покрытия. Катадиоптрический телескоп имеет короткую трубу и сравнительно небольшой вес, он удобен и легок в обращении, комплектуется монтировкой МТ-3S с шаговым двигателем, пультом-корректором, устанавливается на стойке диаметром 3" (по желанию заказчика 4.5"). Стандартный блок питания подключается к сети переменного тока 220 (или 110) В. Дополнительно можно приобрести 10-метровый шнур для подключения к бортовой 12В сети автомобиля через разъем прикуривателя.

Схема Ю.А. Клевцова защищена патентом РФ и описана в статье автора. Она стоит в одном ряду с системами Максутова-Кассегрена и Шмидта-Кассегрена, но в ней для исправления комы и остаточных осевых аберраций сферического главного зеркала применяется коррекционная линза малого диаметра в комбинации с линзой Манжена в качестве вторичного зеркала. Система устойчива к разъюстировкам, но при необходимости подготовленные любители астрономии могут воспользоваться юстировочными винтами главного зеркала. При подготовке к наблюдениям открытая труба позволяет инструменту быстро принять температуру окружающего воздуха.

Награды:
1. Лауреат программы "Сто лучших товаров России" 2001 года.
2. Золотая медаль Американо-Российской Торгово-Промышленной Палаты (ARCCI), Вашингтон, 2003 г.

Характеристики

Диаметр главного зеркала, мм

200

Фокусное расстояние, мм

1700

Относительное отверстие

1:8,5

Разрешающая способность, угл. сек.

0.6"

Предельная звёздная величина

13.4m

Увеличение

68x, 136x,170x, 340x

Схема оптики

Система Клевцова

Длина трубы, мм

450

Ход винтов тонкой наводки по осям в пределах

±4°

Пределы установки телескопа по широте места

0...70°

Фокусировочное устройство

1.25" системы Крейфорда

Увеличение искателя

8x

Угловое поле зрения искателя

Напряжение внешнего питания, В

220 (110) ±10%

Частота тока, Гц

50

Потребляемая мощность, Вт

5

Выходное напряжение блока питания, В

12

Размеры, мм

950x920x1320

Размеры в упаковке, мм

Вес трубы, кг

8,5

Вес телескопа, кг

28

Вес телескопа в упаковке, кг

Optical train of telescope

Оптическая схема телескопа

Ocular and focuser of the TAL-200K telescope     The tube of the TAL-200K telescope

Optical scheme of TAL-150K telescope: primary mirror part

Главное зеркало

  Corrector

Корректор
