ПИ-600ЦВ1


Проектор измерительный

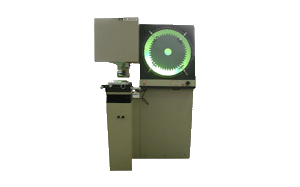

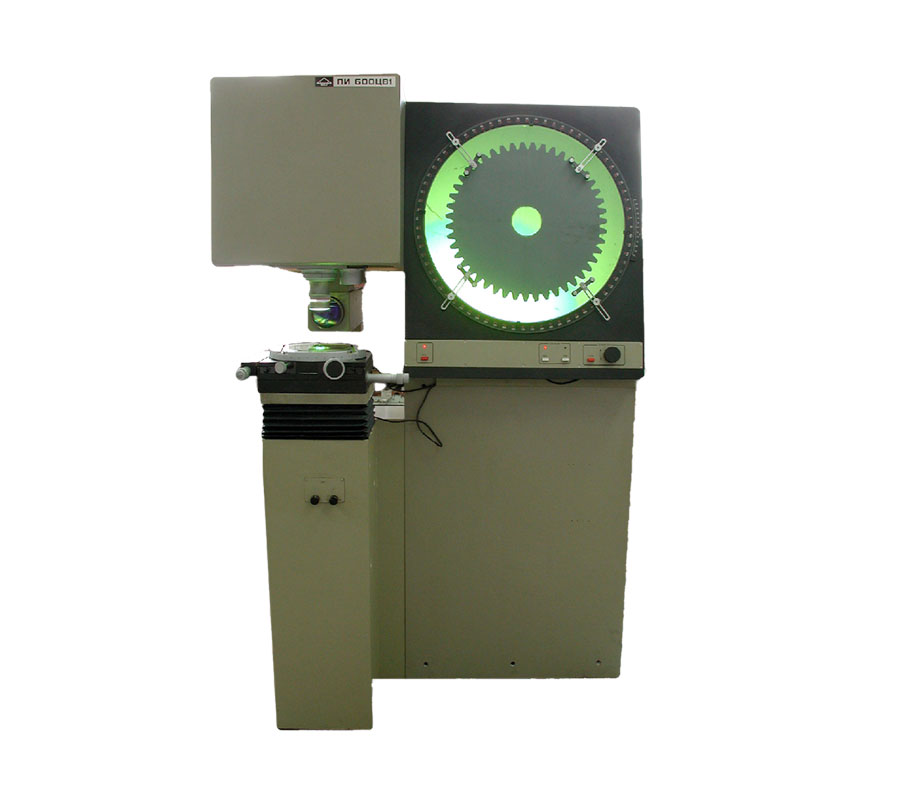

Проектор измерительный ПИ-600ЦВ1 с диаметром экрана 600 мм., с цифровым отсчетом на индикаторном табло, с расположением оптической оси объектива в вертикальной плоскости, предназначен для измерения и контроля линейных, угловых размеров в проходящем и отраженном свете. Проектор изготавливается по техническим условиям ТУ3-3.2259-91.

Проектор рассчитан для работы в измерительных лабораториях и цехах предприятий точного приборостроения, машиностроения, микроэлектроники, в инструментальном производстве, а также в лабораториях научно-исследовательских институтов.

По дополнительному заказу проектор может оснащаться программным обеспечением для автоматизированной обработки результатов измерения.

Проектор обеспечивает:

  • проверку правильности профиля детали по его теневому контуру в проходящем свете;
  • проверку деталей, имеющих на поверхности разметку в виде точек, в отраженном свете;
  • измерение методом сравнения детали с эталонным чертежом;
  • измерение шага резьбы, углов;
  • вычерчивание контура детали.

Проектор рассчитан на работу при следующих условиях:

  • температура окружающего воздуха (20 +/- 3)°С;
  • скорость изменения температуры в рабочем пространстве в процессе измерения не более 0,5°С в течение 1 ч;
  • относительная влажность окружающего воздуха 80 %;
  • напряжение питающей сети (220 +22/-33) В;
  • частота питающей сети (50 +/- 1) Гц;
  • защита объективов и экран от попадания лучей посторонних источников света.

Технические характеристики:

Наименование Значение
Диаметр экрана, мм, не менее 600
Линейное увеличение, крат 10, 20, 50, 100, 200
Диапазон измерений линейных величин, мм, в направлении
  продольном 0-150
  поперечном 0-75
Диапазон перемещения узла фокусировки в вертикальном направлении с помощью прецизионного привода, мм, не менее 0-90
Скорость перемещения узла фокусировки, м/с (при скорости вращения маховика подъема 1 об/с) 0.004
Диапазон угловых величин, : ° 0-360
Дискретность цифрового отсчета при линейных измерениях, мм 0.0001
Предел допускаемой погрешности, мм +/- 0.003
Максимальный диаметр изделия, мм, устанавливаемого в центрах центровой бабки, мм:
  при длине изделия не более 180 мм 100
  при длине изделия не более 300 мм 39
Максимальное расстояние между центрами бабки, мм: 300
Максимальный диаметр изделия, устанавливаемого на подставках, мм 60
Цена деления нониуса экрана для угловых измерений, ...' 1
Максимально допустимая масса детали, устанавливаемая на измерительном столе, кг 15
Диаметр поля зрения в плоскости предмета, мм, при увеличении:
  10х 60
  20х 30
  50х 12
  100х 6
  200х 3
Мощность, потребляемая проектором от сети, Вт, не более 700
Габаритные размеры проектора, мм, не более 1700х2075х1950
Габаритные размеры транспортной тары, мм, не более 1960х2400х2135
Масса проектора, кг, не более 600
Масса проектора в упаковке, кг, не более 1200

Комплект поставки:

Наименование
Проектор измерительный 1
Устройство цифровое отсчетное УЦО-209С 1
Козырек 1
Кабель 1
Комплект сменных частей
   Объектив 10х 1
   Объектив 20х 1
   Объектив 50х 1
   Объектив 100х 1
   Объектив 200х 1
   Насадка 50х 1
   Насадка 100х 1
   Насадка 200х 1
   Блок зеркал 10х 1
   Блок зеркал 20х 1
Принадлежности
   Бабка с центрами 1
   Призма для бесцентровых предметов 1
   Приспособление для центрировки освещения 1
   Лупа 2,5х 1
   Подставка (левая) 1
   Подставка (правая) 1
   Валик контрольный 1
   Прижим 1
   Мера длины штриховая с ценой деления 0,2 мм и длиной 541 мм. 1
Одиночный комплект ЗИП
Тара транспортировочная
Эксплуатационная документация

По требованию заказчика проектор может дополнительно комплектоваться принадлежностями:

  • Комплект сеток
  • Мера длины штриховая 2 класса тип ПБ, номинальная длина шкалы 200 мм, цена деления 1 мм и цена деления 0,1 мм в интервале 0-1 мм ГОСТ 12069-78
  • Биссекторная линейка

Все выпускаемые измерительные проекторы внесены в Государственный реестр средств измерения и проходят первичную поверку в органах государственной метрологической службы.
