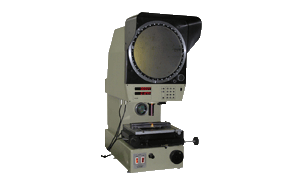

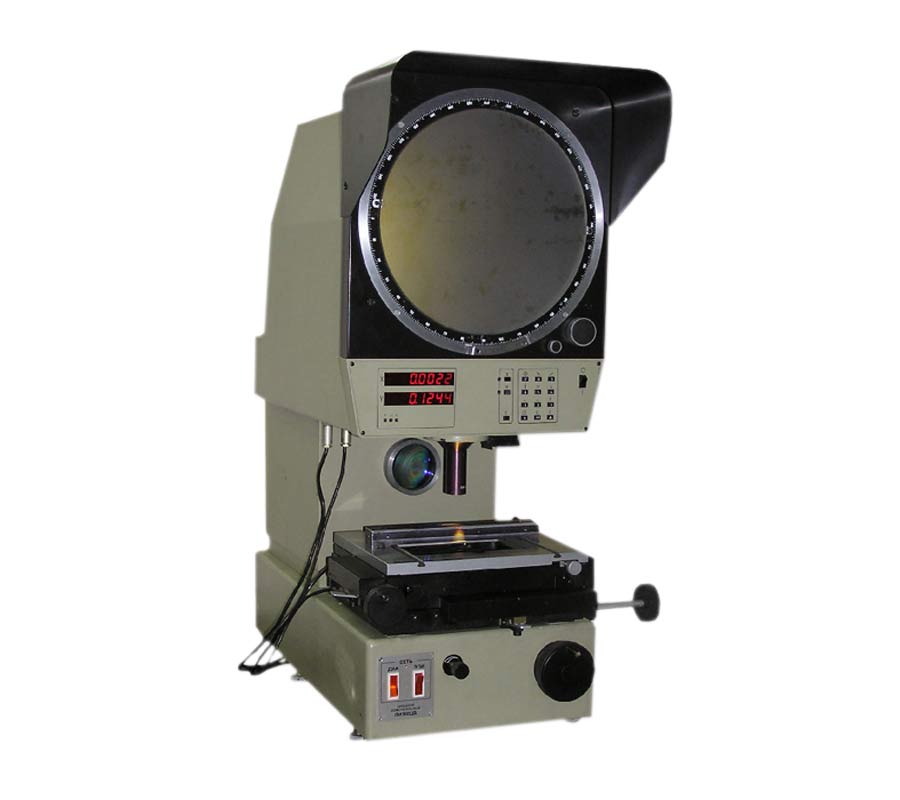

ПИ-300ЦВ


Проектор измерительный


Проектор изготавливается по техническим условиям АЛ3.826.105ТУ и предназначен для измерения, контроля линейных и угловых размеров в проходящем и отраженном свете в прямоугольной и полярной системе координат с использованием преобразователей ПЛФ и цифровой обработкой результатов измерения устройством УЦО-209С, в частности: резьбовых изделий, режущего инструмента, профильных шаблонов, лекал, кулачков, валов, конусов, печатных плат и т.д.

Проектор рассчитан для работы в измерительных лабораториях и цехах предприятий точного приборостроения, машиностроения, микроэлектроники, в инструментальном производстве, а также в лабораториях научно-исследовательских институтов.

По дополнительному заказу проектор может оснащаться программным обеспечением для автоматизированной обработки результатов измерения.

Проектор обеспечивает:

  • проверку правильности профиля детали по его теневому контуру в проходящем свете;
  • проверку деталей, имеющих на поверхности разметку в виде точек, в отраженном свете;
  • измерение методом сравнения детали с эталонным чертежом;
  • измерение шага резьбы, углов;
  • вычерчивание контура детали.

Проектор рассчитан на работу при следующих условиях:

  • температура окружающего воздуха (20 +/- 3)°С;
  • скорость изменения температуры в рабочем пространстве в процессе измерения не более 0,5°С в течение 1 ч;
  • относительная влажность окружающего воздуха 80 %;
  • напряжение питающей сети (220 +22/-33) В;
  • частота питающей сети (50 +/- 1) Гц;
  • защита объективов и экрана от попадания лучей посторонних источников света.

Технические характеристики:

Наименование Значение
Диаметр экрана, мм, не менее 300
Линейное увеличение, крат 10, 20, 50, 100
Пределы линейных измерений, мм, в направлении
  продольном 150
  поперечном 75
  вертикальном 85
Диапазон перемещения узла фокусировки, мм, не менее 0-100
Диапазон углов измерений, : ° 0-360
Дискретность цифрового отсчета при линейных измерениях, мм 0.0001
Предел допускаемой погрешности, мм +/-0.003
Максимальный диаметр изделия, мм, устанавливаемого в:
  центрах бабки с наклоняемой линией центров 60
   центрах бабки с горизонтальным положением линии центров 85
   призматических опорах 80
   призме блока с призматической канавкой 15
   патрончике блока с призматической канавкой 2.8
   призме для бесцентровых предметов 38
Максимальный угол наклона линии центров бабки относительно горизонтальной плоскости, : ° +/-12
Расстояние между центрами, мм,:
   бабки с наклоняемой линией центров 200
   бабки с горизонтальным положением линии центров при измерении изделий диаметром:
    до 39 мм 315
    до 85 мм 235
Цена деления нониуса шкалы наклона линии центров бабки, ...' 15
Цена деления лимба экрана, : ° 1
Цена деления нониуса шкалы лимба экрана, ...' 3
Максимально допустимая масса детали, устанавливаемая на измерительном столе, кг 20
Мощность, потребляемая проектором от сети, Вт, не более 400
Габаритные размеры проектора, мм, не более 780x470x1000
Габаритные размеры транспортной тары, мм, не более 1400x680x1200
Масса проектора, кг, не более 120
Масса проектора в упаковке, кг, не более 300

Комплект поставки:

Наименование Количество
Проектор измерительный 1
Кабель 1
Комплект сменных частей
Объектив 10х 1
Объектив 20х 1
Объектив 50х 1
Объектив 100х 1
Объектив 200х 1
Насадка 10х, 20х 1
Насадка 50х, 100х 1
Насадка 200х 1
Принадлежности
Бабка (с наклоняемой линией центров) 1
Лупа 1
Насадка для центрирования освещения 1
Штриховая брусковая мера длины 1
Зеркало 1
Рукоятка 4
Одиночный комплект ЗИП
Тара транспортировочная
Эксплуатационная документация

По требованию заказчика проектор может дополнительно комплектоваться принадлежностями:

  • Бабка (с горизонтальной линией центров)
  • Комплект сеток
  • Призма для бесцентровых предметов
  • Мира № 1
  • Мира № 2
  • Блок с призматической канавкой
  • Эталонная штриховая мера длины 2-го разряда L=50 мм
  • Биссекторная линейка
  • Экран
  • Призма

Все выпускаемые измерительные проекторы внесены в Государственный реестр средств измерения и проходят первичную поверку в органах государственной метрологической службы.
