ИМЦЛ150х75
Инструментальные микроскопы
Микроскопы ИМЦЛ 150х75 изготавливаются по техническим условиям АЛ2.787.140ТУ и предназначены для измерения:
- в проходящем и отраженном свете наружных линейных размеров и диаметров валов до 150 мм. в продольном направлении и до 75 мм. в поперечном направлении;
- углов изделий до 360° по угломерной головке и круглому столу;
- резцов, фрез, кулачков и другого инструмента, а также шаблонов любой конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа.
Измерение можно проводить в прямоугольных и полярных координатах:
- резьбы метчиков по диаметру, шагу и углу профиля;
- резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;
- конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
- расстояний между центрами отверстий.
Принцип действия микроскопов основан на применении фотоэлектрических преобразователей перемещений с линейными шкалами, которые позволяют производить отсчет перемещений координатного стола с выводом результата на устройство цифровое отсчетное.
Инструментальные микроскопы могут оснащаться видеосистемой для вывода изображения на монитор компьютера и программным обеспечением для автоматизированной обработки результатов измерения.
Микроскоп рассчитан на работу при следующих условиях:
- температура окружающего воздуха (20 + 3)°С;
- скорость изменения температуры в рабочем пространстве в процессе измерения не более 0,5°С в течение 1 ч;
- относительная влажность окружающего воздуха 80 %;
- напряжение питающей сети (220 +22 / -33) В;
- частота питающей сети (50 +/- 1) Гц;
Область применения: цехи и измерительные лаборатории предприятий машиностроения, приборостроения, микроэлектроники, лаборатории институтов.

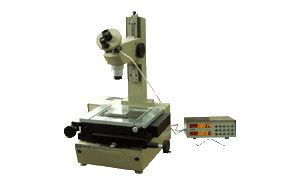

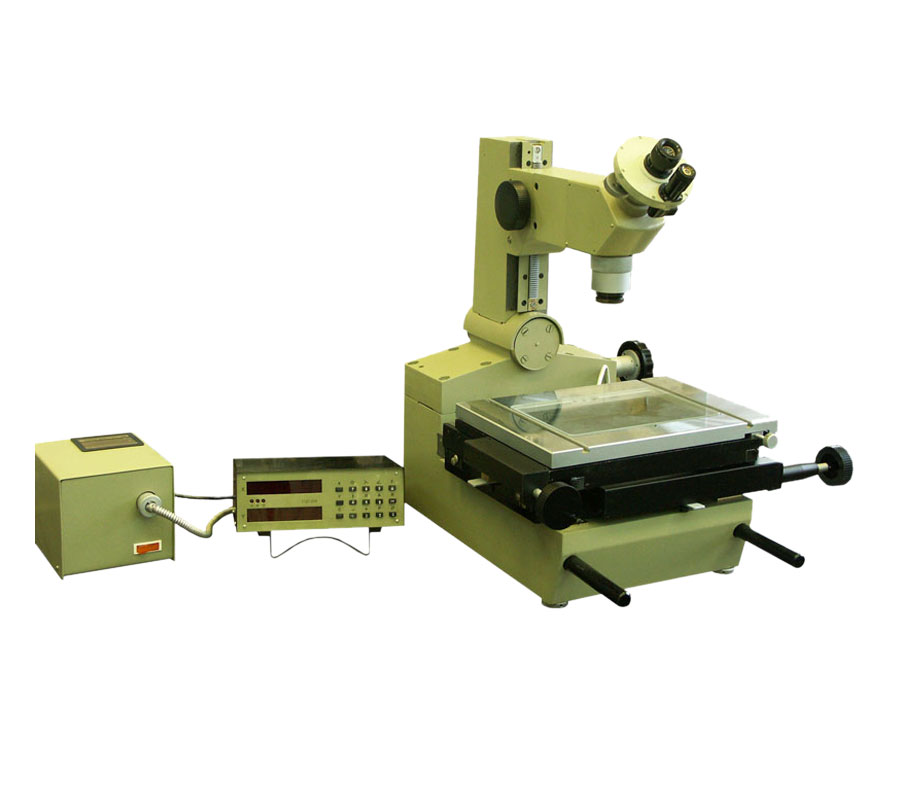

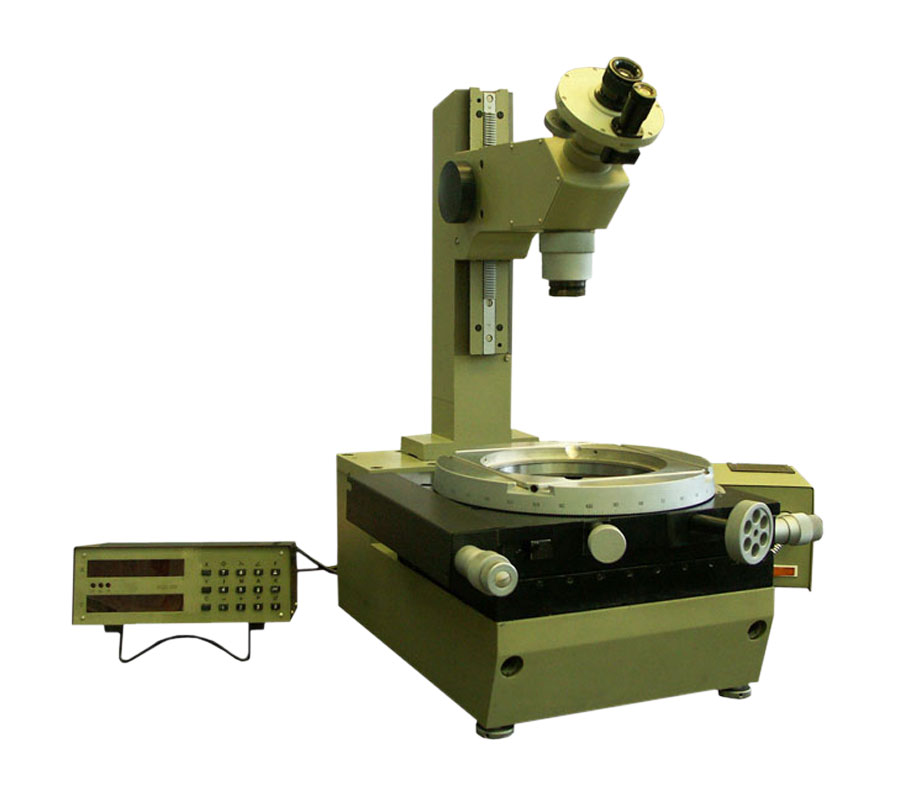

Микроскопы комплектуются двухкоординатными измерительными столами исполнения 1 (круглый стол), исполнения 2 (поворотная плита).
Микроскопы изготавливаются типа А без наклона колонки и типа Б с наклоном колонки.
Обозначение инструментальных микроскопов .
Микроскопы типа А:
- ИМЦЛ 150х75 (1),А - (стол исполнения 1)

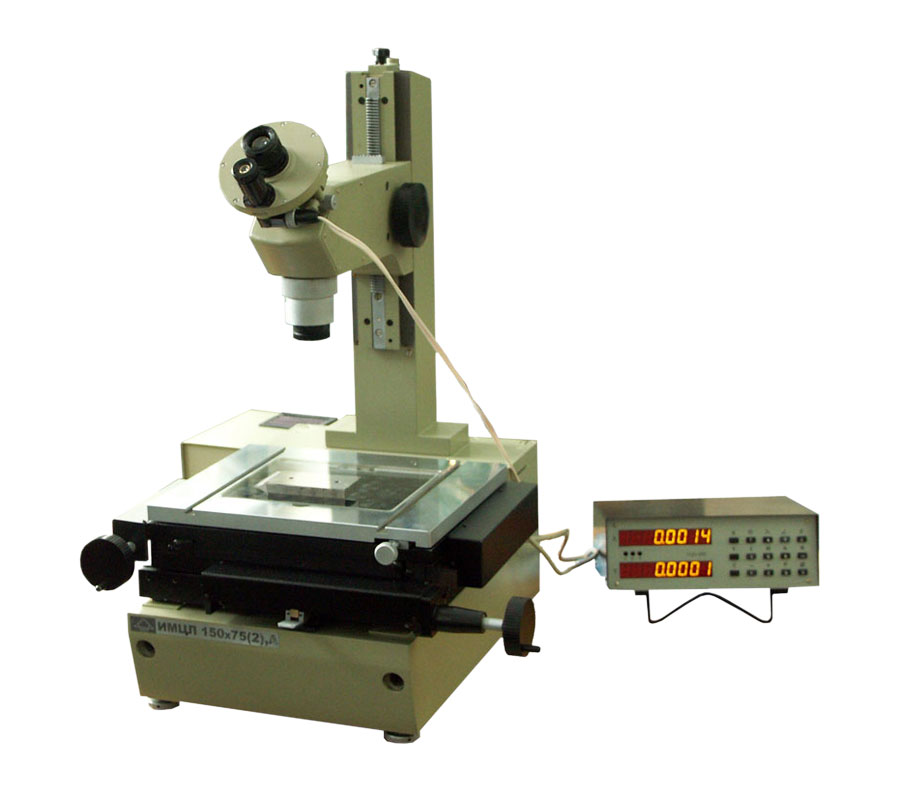

- ИМЦЛ 150х75 (2),А - (стол исполнения 2)

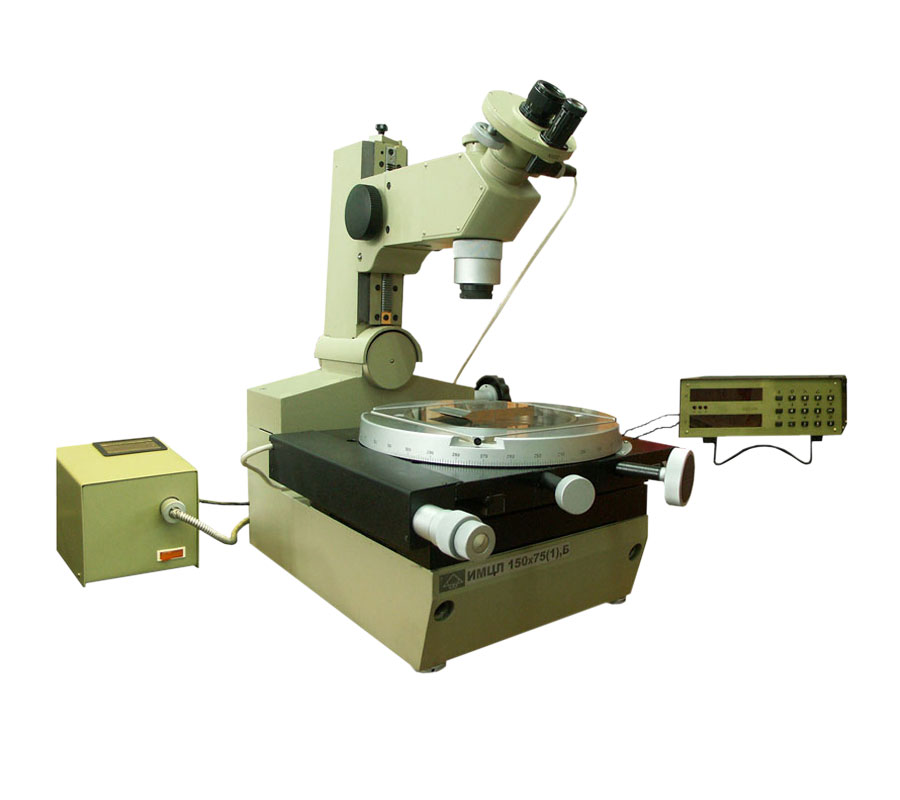

- ИМЦЛ 150х75 (1),Б - (стол исполнения 1)
- ИМЦЛ 150х75 (2),Б - (стол исполнения 2)
Технические характеристики инструментальных микроскопов ИМЦЛ 150х75 всех модификаций | |
| Наименование | Значение |
| Диапазон измерения длин координатным столом, мм, в направлениях: | |
| продольном | 0-150 |
| поперечном | 0-75 |
| Видимое увеличение окуляра визирного микроскопа, крат | 10 |
| Видимое увеличение отсчетного устройства окулярной угломерной головки, крат | 45 |
| Диапазон измерения плоских углов окулярной угломерной головкой, ° | 0-360 |
| Угол поворота лимба круглого координатного стола, ° | 0-360 |
| Угол поворота предметной плиты координатного стола, ° | +/-5 |
| Диапазон показаний шкалы радиусов дуг, мм | 0.1-60.0 |
| Диапазон измерения радиусов дуг, мм: | |
| с объективом 1x | 5.5-30.0 |
| с объективом 3x | 0.1-5.0 |
| Максимальный угол наклона колонки микроскопа относительно вертикальной плоскости, ° | +/-12.5 |
| Максимальный угол наклона линии центров бабки относительно горизонтальной плоскости, ° | +/-12 |
| Максимальное расстояние между центрами, мм,: | |
| бабки с горизонтальным положением линии центров при измерении изделий диаметром: | |
| до 39 мм | 315 |
| до 85 мм | 235 |
| бабки с наклоняемой линией центров | 200 |
| центровой бабки с высокими центрами при измерении изделий диаметром: | |
| до 160 мм | 180 |
| до 180 мм | 160 |
| Максимальный диаметр изделия, мм, устанавливаемого в центрах: | |
| бабки с горизонтальным положением линии центров | 85 |
| бабки с наклоняемой линией центров | 70 |
| центровой бабки с высокими центрами | 180 |
| Максимальный диаметр изделия, устанавливаемого в призматических опорах, мм | 130 |
| Расстояние между объективом и предметным стеклом координатного стола, не менее, мм | 200 |
| Расстояние от колонки до оси тубуса микроскопа (вылет), не менее, мм | 185 |
| Цена деления, ...' : | |
| шкалы окулярной угломерной головки | 1 |
| нониуса шкалы поворота лимба координатного стола | 3 |
| нониуса наклона линии центров бабки | 15 |
| шкалы наклона колонки микроскопа | 30 |
| Дискретность цифрового отсчёта при линейных измерениях, мм | 0.0001 |
| Погрешность при измерении линейных размеров, мм | +/-0.003 |
| Максимальная масса измеряемого изделия, кг, : | |
| устанавливаемого на координатном столе | 20 |
| устанавливаемого в центрах бабки | 5 |
| Габаритные размеры микроскопа с окулярной угломерной головкой, мм, не более: | 540x570x620 |
| Транспортной тары, мм, не более: | 1500x1100x1000 |
| Масса, кг, не более | |
| микроскопа с окулярной угломерной головкой | 80 |
| основного комплекта микроскопа в транспортной таре | 200 |
| Номинальная потребляемая мощность, В o А | 120 |
| Напряжение питающей сети, В | 220 +22/-33 |
| Частота тока, Гц | 50 +/-1 |
Комплект поставки инструментальных микроскопов ИМЦЛ 150х75 всех модификаций: | |
| Наименование | Количество |
| Микроскоп | 1 |
| Устройство цифровое отсчетное УЦО-209С | 1 |
| Головка окулярная угломерная | 1 |
| Осветитель | 1 |
| Объектив 3x | 1 |
| Стол | 1 |
| Жгут О-С-ВМ-II-5-1000 | 1 |
| Принадлежности | |
| Бабка с центрами | 1 |
| Оправа (центрировочная), (только для исп. 1, с круглым столом) | 1 |
| Осветитель | 1 |
| Валик контрольный | 1 |
| Одиночный комплект ЗИП | |
| Тара транспортировочная | |
| Эксплуатационная документация | |
По требованию заказчика микроскоп может дополнительно комплектоваться принадлежностями:
- Видеомодуль для вывода изображения процесса измерения и результатов измерений на монитор Новинка!
- Контактное приспособление для измерения отверстий
- Объектив 40х
- Объектив 20х
- Объектив 10х
- Головка двойного изображения
- Головка двойного изображения (в дополнительных цветах)
- Головка окулярная (с набором профилей резьб)
- Головка окулярная (с дугами разной кривизны)
- Центровая бабка с высокими центрами
- Бабка (с наклоняемой линией центров)
- Призма для бесцентровых предметов
- Осветитель отраженного света с большими увеличениями
- Устройство телевизионное
- Устройство проекционное
- Объектив 1х
- Объектив 5х
- Окуляр
- Отражатель
- Стол
- Подставка (2 вида)
- Прижим
- Штриховая мера
Вся линейка инструментальных микроскопов внесена в Государственный реестр средств измерения и проходит первичную поверку в органах государственной метрологической службы.
