ИМЦЛ100х50,А

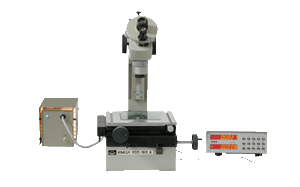

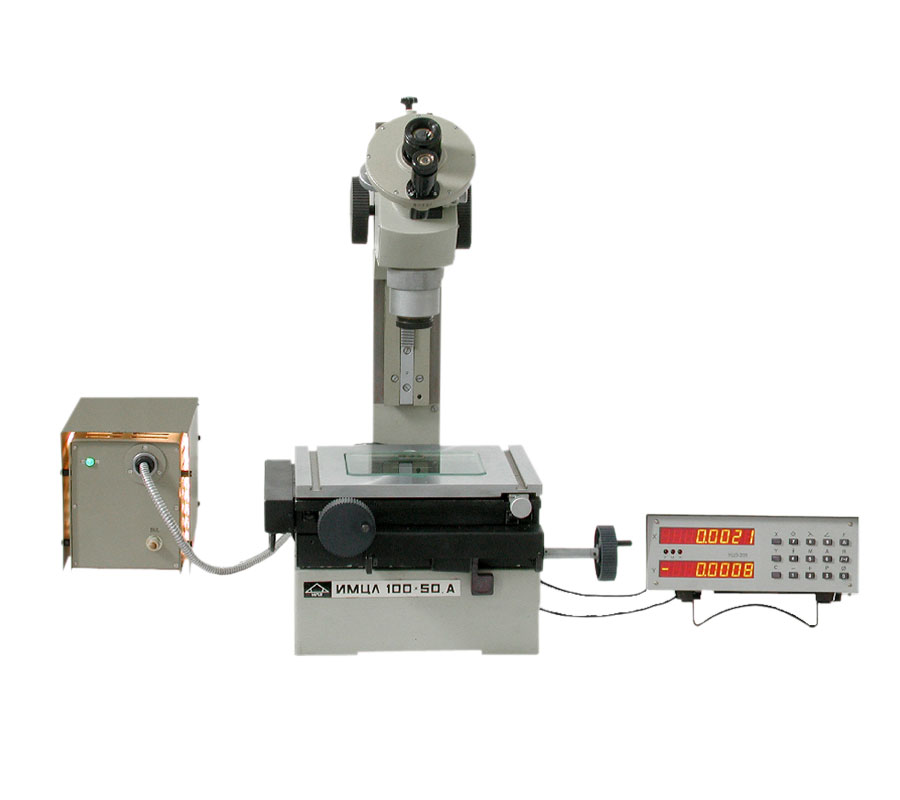

Инструментальный микроскоп


Микроскоп ИМЦЛ 100х50,А изготавливается по техническим условиям ТУ3-3.2387-91 и предназначен для измерения:

  • в проходящем и отраженном свете наружных линейных размеров и диаметров валов до 100 мм. в продольном направлении и до 50 мм. в поперечном направлении;
  • углов изделий до 360° по угломерной головке и круглому столу;
  • резцов, фрез, кулачков и другого инструмента, а также шаблонов любой конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа.

Измерение можно проводить в прямоугольных и полярных координатах:

  • резьбы метчиков по диаметру, шагу и углу профиля;
  • резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;
  • конусных калибров, цилиндрических и конусных втулок, радиусных профилей;
  • расстояний между центрами отверстий.

Принцип действия микроскопа основан на применении фотоэлектрических преобразователей перемещений с линейными шкалами, которые позволяют производить отсчет перемещений координатного стола с выводом результата на устройство цифровое отсчетное.

Инструментальные микроскопы могут оснащаться видеосистемой для вывода изображения на монитор компьютера и программным обеспечением для автоматизированной обработки результатов измерения.

Микроскоп рассчитан на работу при следующих условиях:

  • температура окружающего воздуха (20 + 3)°С;
  • скорость изменения температуры в рабочем пространстве в процессе измерения не более 0,5°С в течение 1 ч;
  • относительная влажность окружающего воздуха 80 %;
  • напряжение питающей сети (220 +22 / -33) В;
  • частота питающей сети (50 +/- 1) Гц;

Область применения: цехи и измерительные лаборатории предприятий машиностроения, приборостроения, микроэлектроники, лаборатории институтов.

Технические характеристики:

Наименование Значение
Диапазон измерения длин координатным столом, мм, в направлениях:
  продольном 0-100
  поперечном 0-50
Видимое увеличение отсчетного микроскопа окулярной угломерной головки, крат 45
Диапазон измерения плоских углов окулярной угломерной головкой, ° 0-360
Угол поворота накладного круглого стола, ° 360
Угол поворота предметной плиты координатного стола, ° +/-5
Максимальное расстояние между объективом и предметным стеклом координатного стола, мм 175
Максимальный угол наклона линии центров бабки относительно горизонтальной плоскости, ° +/-12
Максимальное расстояние между центрами, мм,:
  бабки с наклоняемой линией центров 200
  бабки с горизонтальным положением линии центров при измерении изделий диаметрами:
    до 39 мм 315
    до 85 мм 235
Максимальный диаметр изделия, мм, устанавливаемого в центрах:
  бабки с горизонтальным положением линии центров в призматических опорах 85
  бабки с наклоняемой линией центров 70
Расстояние от колонки до оси тубуса микроскопа (вылет), не менее, мм 110
Диапазон измерений по вертикальной координате при работе с контактным приспособлением, мм 0-28
Диапазон показаний шкалы дуг окружностей, мм 0.1-60
Диапазон измерения радиусов дуг окружностей, мм:
  с объективом 1x 5.5-30
  с объективом 3x 0.1-5
Цена деления, ...' :
  шкалы окулярной угломерной головки 1
  нониуса шкалы поворота накладного круглого стола 3
  нониуса наклона линии центров бабки 15
Дискретность цифрового отсчёта при линейных измерениях, мм 0.0001
Погрешность при измерении линейных размеров, мм +/-0.003
Максимальная масса измеряемого изделия, устанавливаемого на координатном столе, кг, не более: 10
Габаритные размеры, мм, не более:
  микроскопа 370x355x540
  транспортной тары 1330x1160x905
Масса, кг, не более
  микроскопа с окуляром 40
  основного комплекта микроскопа в транспортной таре 130
Номинальная потребляемая мощность, В o А 100
Напряжение питающей сети, В 220 +22/-33
Частота тока, Гц 50 +/-1

Комплект поставки:

Наименование Количество
Микроскоп 1
Устройство цифровое отсчетное УЦО-209С 1
Осветитель 1
Объектив 3x 1
Окуляр 1
Жгут О-С-ВМ-11-5-1000 1
Принадлежности
     Бабка (с наклоняемой линией центров) 1
     Головка окулярная (с набором профилей резьб) 1
     Головка окулярная (с дугами разной кривизны) 1
     Головка окулярная угломерная 1
     Объектив 1x 1
     Объектив 5x 1
     Объектив 10x 1
     Стол круглый 1
     Прижим 2
     Призма 2
     Осветитель 3
     Валик контрольный 1
Одиночный комплект ЗИП
Тара транспортировочная
Эксплуатационная документация

По требованию заказчика микроскоп может дополнительно комплектоваться принадлежностями:

  • Видеомодуль для вывода изображения процесса измерения и результатов измерений на монитор Новинка!
  • Контактное приспособление для измерения отверстий
  • Объектив 40x
  • Объектив 20x
  • Головка двойного изображения
  • Головка двойного изображения (в дополнительных цветах)
  • Бабка с центрами
  • Стол рифленый
  • Штриховая мера длины с ценой деления 1 мм, длиной 50 мм
  • Корпус
  • Оправа

Вся линейка инструментальных микроскопов внесена в Государственный реестр средств измерения и проходит первичную поверку в органах государственной метрологической службы.
