ПН23
АКЦИЯ!

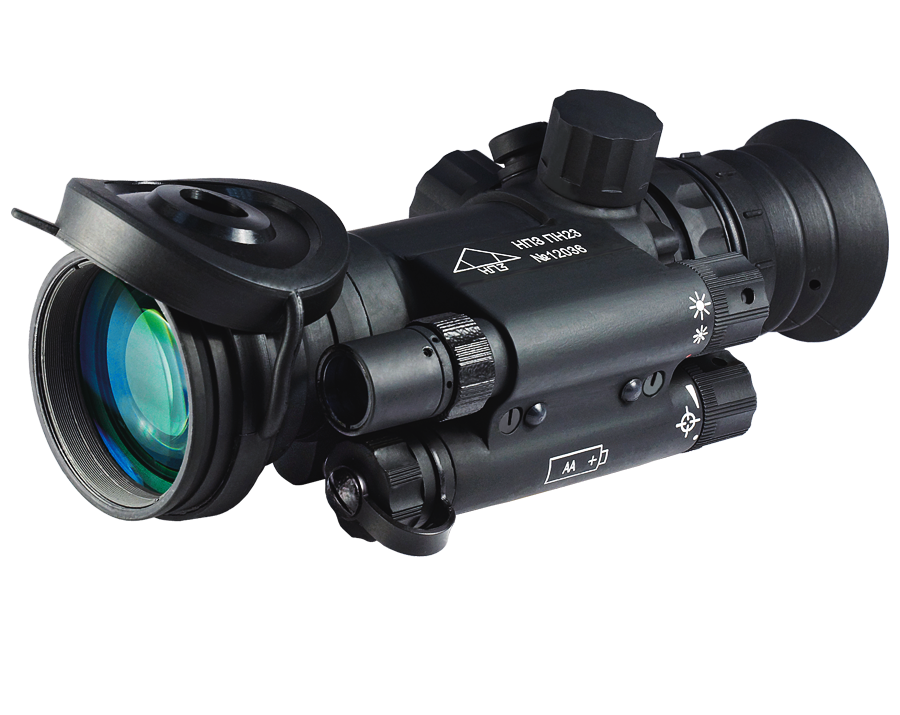

Малогабаритный ночной прицел


Прицел НПЗ ПН23 является одной из последних разработок нашего предприятия, серийно производится с 2011 года. Его отличительной особенностью является малый вес (670 гр.) и габариты. При этом корпус прицела выполнен из металла. Прицел оснащается ЭОПом только 3 поколения.

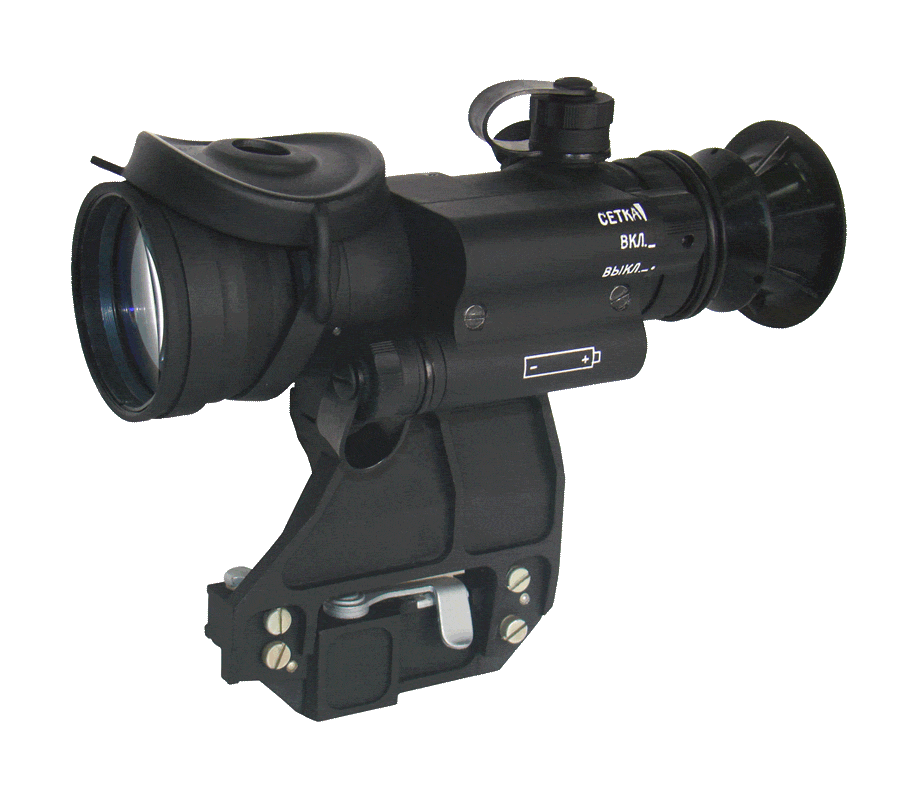

Конструктивно прибор выполнен в виде оптического модуля и сменных кронштейнов, которые позволяют установить прицел на различные типы оружия.

Предназначен для наблюдения за местностью и ведения прицельной стрельбы из охотничьего оружия в условиях естественной ночной освещенности от 3х10-3 (безлунная ночь) до 1,5 лк (сумерки). Встроенный инфракрасный осветитель позволяет вести наблюдение и прицельную стрельбу в условиях пониженной освещенности и в полной темноте. Осветитель оснащен шаровым поворотным механизмом, позволяющим направлять луч подсветки в заданном направлении.

Прицел устойчив к ударной нагрузке калибров 9,3 мм (для нарезного оружия) и 12 (для гладкоствольного).

Диапазон рабочих температур - от минус 40 до плюс 40o С.

Каждый прицел проходит жесткий цикл приемо-сдаточных испытаний, включающий испытания на ударном стенде, испытания на герметичность, испытания на мороз и пр.

ОСОБЕННОСТИ

  • ЭОП поколения 3
  • Модульная конструкция (позволяет установить прицел практически на любое оружие)
  • Поворотный узел ИК-осветителя
  • Регулировка яркости свечения сетки
  • Автоматическая защита от кратковременных вспышек света




Характеристики ЭОПа

Поколение

3

Интегральная чувствительность фотокатода, мкА/лм, min/типичная

1800/2000

Предел разрешения, штр./мм, минимум

60

Коэффициент преобразования, минимальный / типичный

35000/60000

Отношение сигнал/шум, не менее

23

технические Характеристики

Дальность распознавания цели типа "Олень", м

400

Увеличение, крат

3

Угловое поле в пространстве предметов, град

12,5

Диаметр выходного зрачка, мм

8

Удаление выходного зрачка, мм

35

Диапазон диоптрийной установки окуляра, дптр.

±3

Диаметр объектива, мм

50

Фокусное расстояние объектива, мм/относительное отверстие

80/1:1,6

Диапазон выверки линии прицеливания по высоте и по направлению, (т.д.):

± 0-10

Шаг (клик, щелчок) выверки по высоте и по направлению:

1 см на 100м

Напряжение питания, В

1,1 до 1,5 (1,5 рекомендуется)

Время непрерывной работы прибора от 0 до 40oC, часов:
- без ИК-подсветки
- с включенным ИК-осветителем


15
6

Источник питания

1xАА

Габаритные размеры без кронштейна, мм

209х93х81

Масса без кронштейна, г

670


Прицел имеет 3 варианта исполнения сетки:
1. С точкой в центре поля зрения;
2. С пикой в центре поля зрения;
3. Типа "mil-dot".

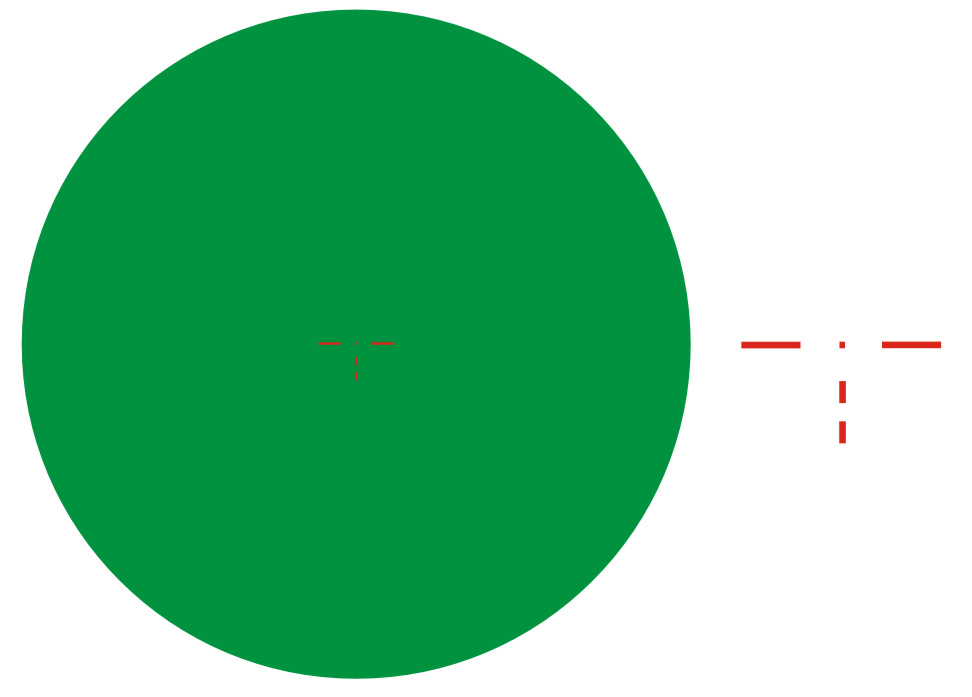

Вариант 1. Сетка с точкой. Вид поля зрения. Вид штрихов.



Вариант 2. Сетка с пикой. Вид поля зрения. Вид штрихов.

Вариант 3. Сетка типа "mil-dot". Вид поля зрения. Вид штрихов.

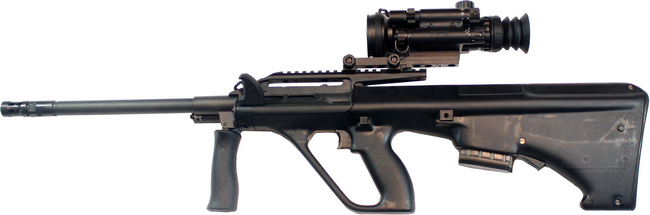

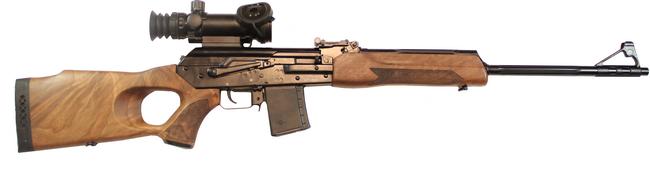

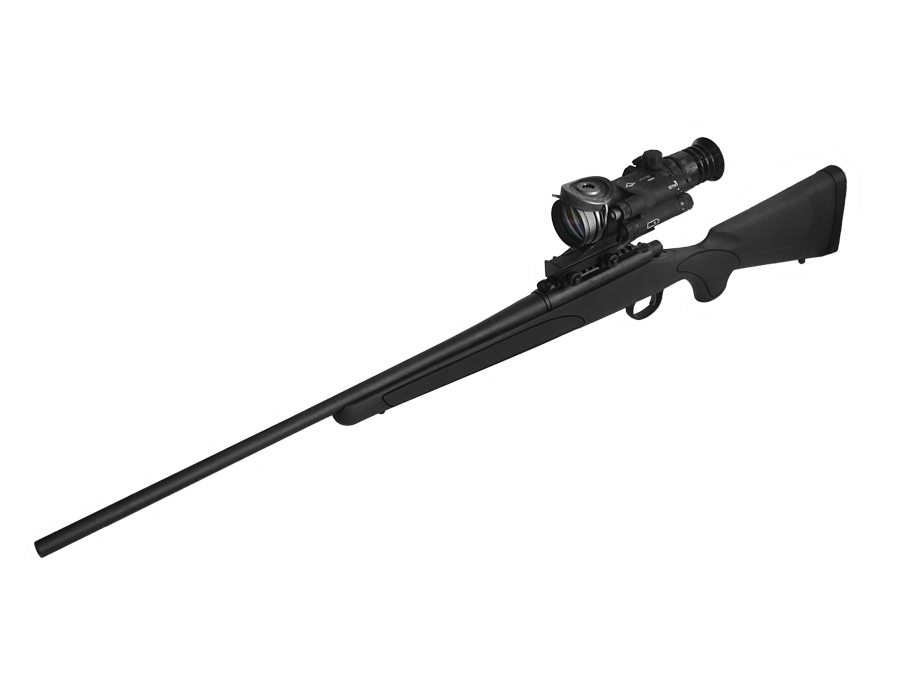

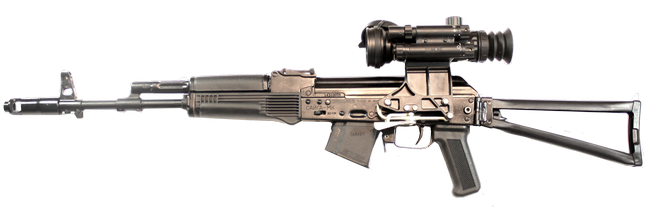

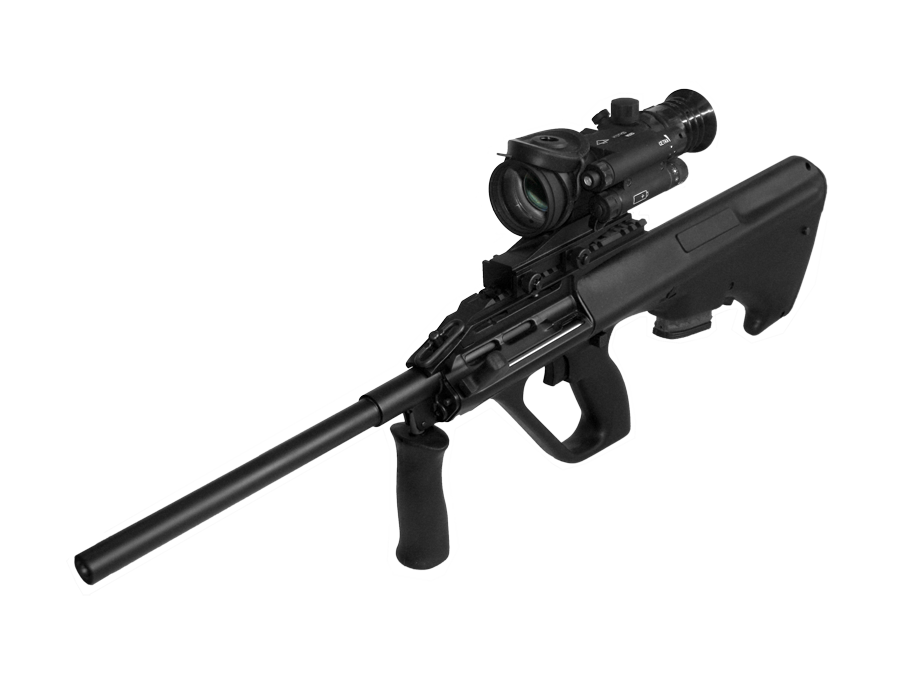

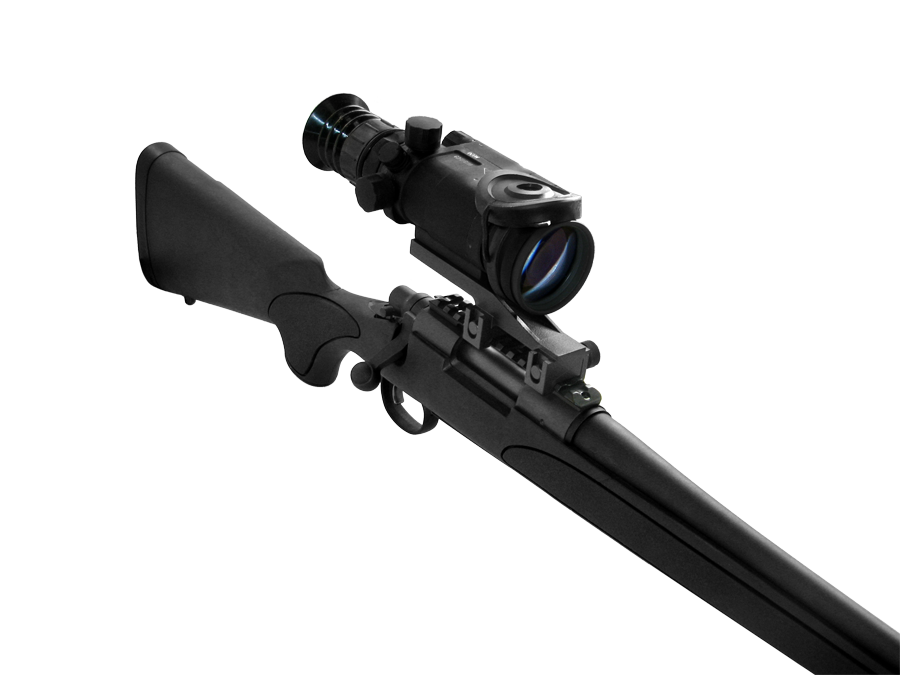

Вид на оружии:
