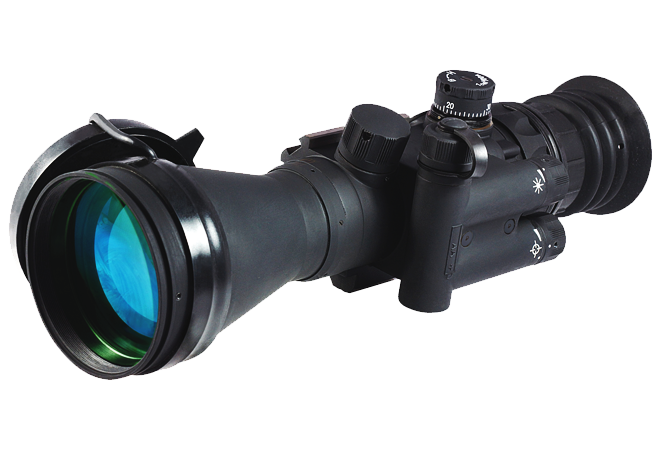

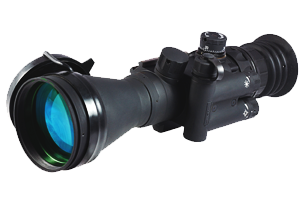

ПН23-5


Малогабаритный ночной прицел


Новый прицел ПН23-5 является продолжением серии малогабаритных прицелов, первым из которых стал серийно выпускаемый ПН-23. Выпускается как с зеленым свечением люминофора, так и с белым.

ОСОБЕННОСТИ

  • подвижка объектива с внутренней фокусировкой – от 35 м до бесконечности;
  • функция регулировки яркости экрана ЭОПа - позволяет стрелку самостоятельно установить яркость свечения ЭОПа в зависимости от внешних условий освещенности (в сумерки – на малой яркости 30%, в полной темноте – на максимальной), и тем самым создать комфортный контраст изображения;
  • одинаково успешно работает с положением выходного зрачка от 50 до 70 мм без существенного уменьшения поля зрения. Может комплектоваться удлиненным наглазником для работы с крупнокалиберным оружием;
  • расход механизма выверок ±0-10 (±10 тысячных) от центрального положения;
  • на корпусе прицела установлена планка Пикатини для крепления внешнего ИК-осветителя (собственной ИК-подсветкой не оснащен);
  • автоматическая защита ЭОПа от кратковременных вспышек света.

Наряду с этим, прицел имеет светосильный объектив с многослойным просветляющим покрытием, диоптрийную подвижку ± 3 дптр., сохраняет работоспособность при температурах от минус 40 до 40oС, устойчив к ударной нагрузке калибров 9,3 мм для нарезного и 12 для гладкоствольного оружия.

ОТЗЫВЫ, ФОТО И ОБСУЖДЕНИЕ ПРИЦЕЛА ПН23-5 на нашем форуме.



Характеристики ЭОПа 3 поколения ЭМП101Г-01/2-21РА

Предел разрешения, штр./мм, минимум

60

Интегральная чувствительность фотокатода, мкА/лм, минимальная/типичная

1800/2000

Отношение сигнал/шум, не менее

23

Коэффициент преобразования, минимальный/типичный

35000/60000


Технические Характеристики

Дальность распознавания цели типа "Олень" при ЕНО, м

500

Увеличение, крат

5

Угловое поле зрения, град.

7

Диаметр объектива, мм

66 (1:2)

Диаметр выходного зрачка, мм

8

Удаление выходного зрачка, мм

50

Расход механизма выверок (поправок) по вертикали и по направлению, тыс.

±0-10

Шаг выверки

1 см на 100 м

Фокусировка объектива, м

35 - ∞

Диоптрийная подвижка окуляра, дптр.

± 3

Регулировка яркости ЭОПа, %

100 – 30

Напряжение питания, В

1,1 – 1,5, элемент АА

Время непрерывной работы от одного источника питания АА 1500мА/ч, ч

15 при t 20oС
3 при t минус 20oС

Рабочая температура, oС

± 40

Габаритные размеры, (ДхШхВ), мм

296,5x97,5x88

Масса с источником питания без кронштейна, кг

1,2



Прицел имеет 3 варианта исполнения сетки:
1. С пикой в центре поля зрения;
2. С дальномерной шкалой;
3. Типа "mil-dot".


Вариант 1. Сетка с пикой. Вид поля зрения.



Вариант 2. Сетка с дальномерной шкалой. Вид поля зрения.

Вариант 3. Сетка типа "mil-dot". Вид поля зрения. Вид штрихов.
