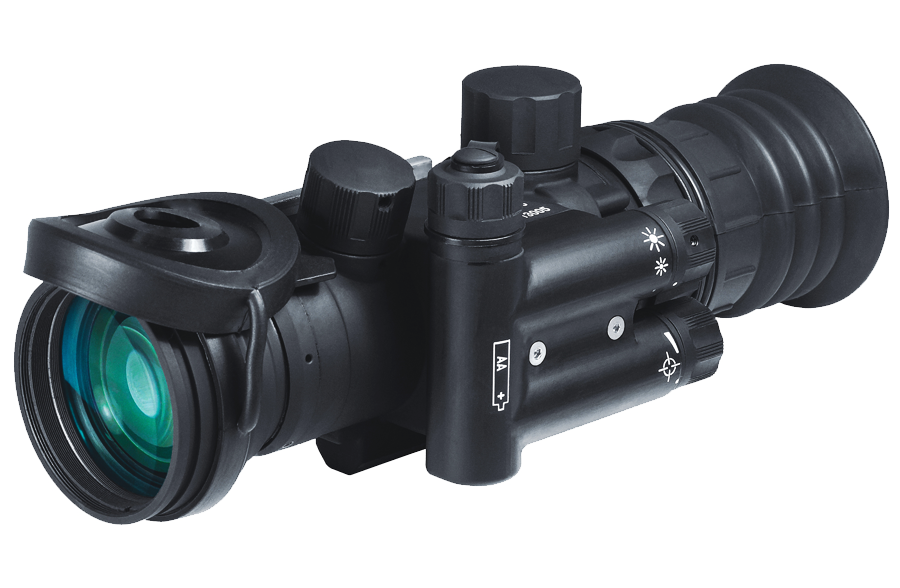

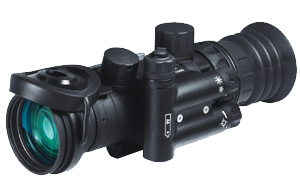

ПН23-3


Малогабаритный ночной прицел


Прицел предназначен для наблюдения за местностью, обнаружения, распознавания целей и ведения прицельной стрельбы из охотничьего оружия калибров 5,45÷9,3 мм при естественной ночной освещенности от 0,003–0,005 лк до 1,5 лк.
Прицел обеспечивает распознавание цели на дистанции до 300 м с ЭОП поколения 2+, и до 400 м с ЭОП поколения 3. Прицел может быть выполнен с ЭОПом зеленого или черно-белого свечения, а также может иметь исполнение с одним из трех видов прицельной марки – пика, пика с дальномерной шкалой, mil-dot.
Внутренняя фокусировка объектива обеспечивает четкое видение объектов в диапазоне дистанций от 10 м до бесконечности.
Прицел имеет ручную регулировку коэффициента усиления ЭОПа для лучшей адаптации глаза к перепаду между ночной освещённостью и картинкой в прицеле, продления времени наблюдения без утомления, уменьшения ослепления глаза, создания оптимального контраста между яркостью фона и целью в зависимости от индивидуальных особенностей охотника.
На корпусе прицела расположена планка Picatinny для крепления внешнего ИК-фонаря, целеуказателя и другого дополнительного оборудования.
Модульная конструкция и богатая коллекция кронштейнов обеспечивает его установку на оружие с любой посадочной базой, в том числе боковой и верхний «ласточкин хвост», планка «Picatinny/Weawer», на кронштейны фирм МАК и Apel.
Каждый прицел проходит цикл приемо-сдаточных испытаний, подтверждающих его прочностные, климатические качества.
Прицел эксплуатируется при температуре окружающей среды от плюс 40 до минус 40 °C и относительной влажности воздуха до 98 % при температуре 25 °C.

ОСОБЕННОСТИ

  • ЭОП поколения 2+ или 3;
  • Высокое качество изображения по всему полю зрения;
  • Защита ЭОПа от кратковременных вспышек света;
  • Ручная и автоматическая регулировка яркости ЭОПа;
  • Планка Picatinny для установки внешнего ИК-фонаря;
  • Светосильный объектив 3 крата (F80, 1:1,6);
  • Внутренняя фокусировка объектива от 10 м;
  • Широкое поле зрения 12 град (21,2 м на 100 м);
  • Большое удаление выходного зрачка (50-70 мм) для работы с крупным калибром;
  • Модульная конструкция для установки на оружие с различным посадочным местом;
  • Исполнение с зеленым или черно-белым свечением ЭОПа, три варианта исполнения сетки;
  • Плавная регулировка яркости сетки;
  • Управление и настройки прицела просты и удобны;
  • Влагозащищенная конструкция, прочный алюминиевый корпус;
  • Диоптрийная подвижка ± 3 дптр;
  • Один элемент питания типоразмера АА (1,5В);
  • Устойчив к ударной нагрузке калибров 9,3 мм для нарезного и 12 для гладкоствольного оружия.

ОТЗЫВЫ, ФОТО И ОБСУЖДЕНИЕ ПРИЦЕЛА ПН23-3 на нашем форуме.



Характеристики ЭОПа 3 поколения ЭМП101Г-01/2-21РА

Предел разрешения, штр./мм, минимум

60

Интегральная чувствительность фотокатода, мкА/лм, минимальная/типичная

1800/2000

Отношение сигнал/шум, не менее

23

Коэффициент преобразования, минимальный/типичный

35000/60000


Технические Характеристики

Дальность распознавания цели типа "Олень" при ЕНО, м

400

Увеличение, крат

3

Угловое поле зрения, град.

12

Диаметр объектива, мм

50 (1:1,6)

Диаметр выходного зрачка, мм

8

Удаление выходного зрачка, мм

50

Расход механизма выверок по вертикали и по направлению, тыс.

±0-10

Шаг выверки

1 см на 100 м

Фокусировка объектива, м

10 - ∞

Диоптрийная подвижка окуляра, дптр.

± 3

Регулировка яркости ЭОПа, %

100 – 30

Напряжение питания, В

1,1 – 1,5, элемент АА

Время непрерывной работы от одного источника питания АА 1500мА/ч, ч

15 при t 20oС
3 при t минус 20oС

Рабочая температура, oС

± 40

Габаритные размеры, (ДхШхВ), мм

238,5x97,5x85

Масса с источником питания без кронштейна, кг

0,95



Прицел имеет 3 варианта исполнения сетки:
1. С пикой в центре поля зрения;
2. С дальномерной шкалой;
3. Типа "mil-dot".

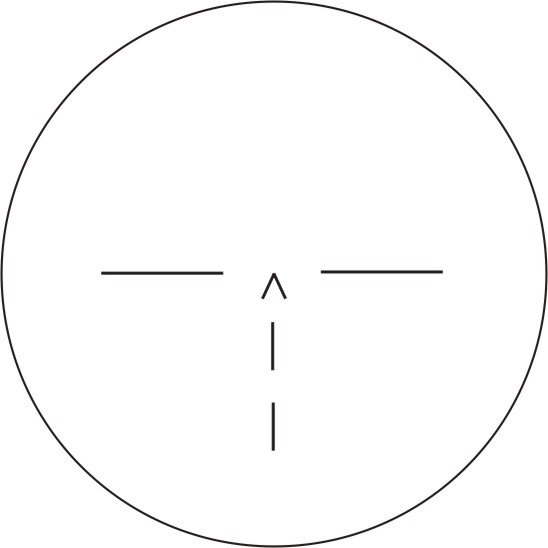

Вариант 1. Сетка с пикой. Вид поля зрения.

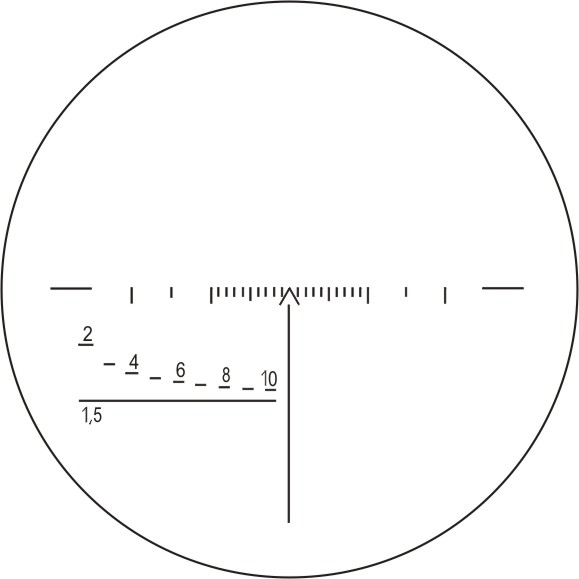

Вариант 2. Сетка с дальномерной шкалой. Вид поля зрения.

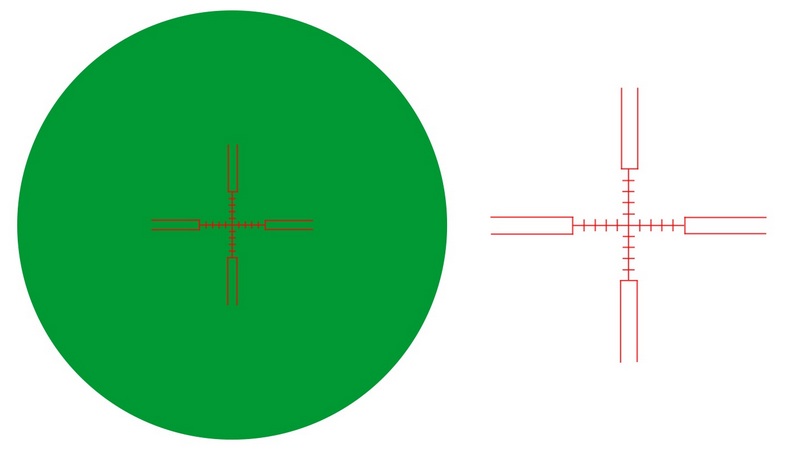

Вариант 3. Сетка типа "mil-dot". Вид поля зрения. Вид штрихов.

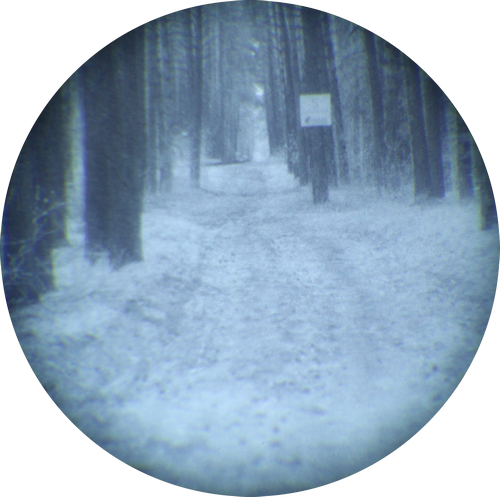

Вид поля зрения с черно-белым ЭОПом (белое свечение люминофора).
