ПДН-КМ


Прибор дальнего наблюдения


Предназначен для обнаружения и слежения за объектами в темное время суток при естественной ночной освещенности на больших расстояниях (до 2500м). Уникальная зеркально-линзовая оптическая система высокой светосилы улучшает пропускание в инфракрасной области спектра. Предусмотрена защита ЭОПа от ярких вспышек.

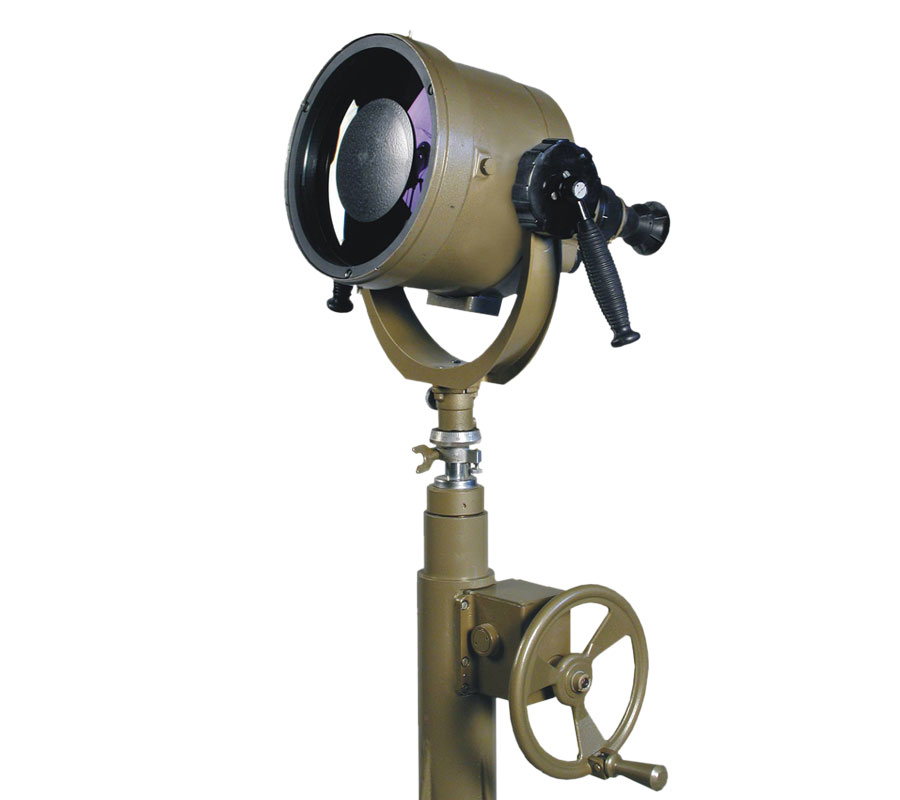

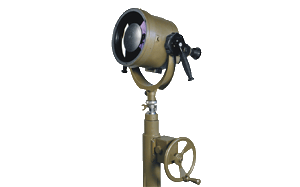

ПДНК имеет специальную треногу, снабженную лимбом с отсчетным механизмом. ПДНК-М на вилочной монтировке поставляется на обычной треноге без лимба. По желанию пользователя ПДНК-М может комплектоваться металлической стойкой для жесткого крепления к палубе или другому основанию.

Особенности:

  • ЭОП поколения 2+;
  • диапазон вращения в горизонтальной плоскости 360°;
  • крышка с диафрагмой для работы при повышенной освещенности;
  • дальномерная сетка с подсветкой;
  • возможность присоединения к окуляру с помощью адаптеров объективов видеокамер, имеющих резьбу под светофильтр М37х0,75, М40,5х0,5, М49х0,75, М52х0,75;
  • эксплуатация прибора при температуре от минус 50°С до 50°С.

 Технические характеристики ЭОПа

Поколение 2+
Коэффициент усиления (в зависимости от класса исполнения) 1.8-2.6x104
Предел разрешения, штр/мм 38-40
Интегральная чувствительность, мкА/лм 200-540
Отношение сигнал-шум 40-55
Ток потребления, мА 16-20

 Технические характеристики прибора

ПДНК

ПДНК-М

Диаметр объектива 200
Фокусное расстояние 250
Видимое увеличение
Поле зрения 3.8°
Предел распознавания, м 2500
Диоптрийная подвижка окуляров, дптр ±4
Удаление выходного   зрачка, мм 50
Диаметр выходного зрачка, мм 4.5
Цена деления сетки нитей, тыс. 5
Источник питания АА, 2шт.
Потребляемый ток, mA 40
Диапазон наклона визирной оси, град. ±18 ±45
Габаритные размеры, мм 410x240x340 410x420x410
Вес прибора, кг

12

13
Вес с треногой, кг 25 20
Вес в упаковке, кг 40 36
