ПО 4x24 Sharp
Новинка


Прицел оптический


Вариант прицела ПО4х24 с уменьшенным в 2 раза шагом выверки. Теперь величина одного клика по вертикали и горизонту составляет 2,5 см на 100 м. Это позволяет точнее и быстрее привести прицел к нормальному бою, а также делать поправки на рубеже.
Устанавливается на оружие, имеющее штатное боковое посадочное место типа "ласточкин хвост":

  • ПО4х24 - на карабины типа "Тигр";
  • ПО4х24-1 - на карабины типа "Сайга", "Вепрь".
    На карабины типа "Вепрь" прицел подбирается в зависимости от планки на оружии (см. рисунок внизу страницы).

Имеется подсветка сетки для прицеливания в сумерки или ночью, цвет свечения - красный. Питание подсветки от батареи типа АА напряжением 1,5 В ("пальчиковая" батарейка ).

Кронштейн прицела выполнен за одно целое с прицелом прибора, что повышает надежность прицела при стрельбе.
Для работы с мощным патроном (например, калибра 9,3х64, Тигр-9) прицел дополнительно усилен в местах соединения окуляра и объектива - увеличена длина свинчивания, установлены более крупные стопорные винты.

Все это дает гарантию ударной устойчивости при работе как с традиционными калибрами под нарезное оружие - .223, 7,62х54R, .308, 9,3х64, так и под новые популярные калибры типа .366 и Ланкастер 9,6х53.

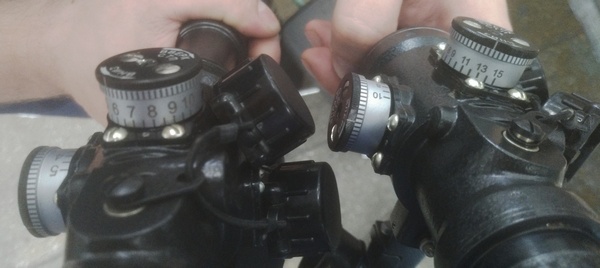

Слева прицел со шкалами с шагом 2,5 см, справа - 5 см.


Характеристики

Увеличение

4x

Поле зрения, град.

6° (10,5 м на 100 м)

Шаг выверки на дистанции 100 м, см

2,5

Удаление выходного зрачка, мм

68

Размеры, мм

337х136х72

Вес прибора, кг

0.6




ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Возможны два варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м;
При заказе прицела уточняйте, какая сетка необходима.


Сетка-полукрест. Вид поля зрения.



Сетка с дальномерной шкалой. Вид поля зрения.


При заказе указывайте оружие, на которое планируется установка прицела.

Отличие посадочных мест прицелов ПО 4х24 и ПО 4х24-1 показано на рисунке ниже. Они отличаются высотой и местом расположения упора.

Для того, чтобы определить положение глаза стрелка у выходного зрачка прицела ПО4х24 на вашем оружии, воспользуйтесь следующими рисунками:
1. Для оружия "Тигр" расстояние от точки на планке, куда упрется кронштейн прицела, до точки, где будет находиться глаз стрелка, равно 255± 3мм.


2. Для оружия "Сайга" расстояние от точки на планке, куда упрется кронштейн прицела, до точки, где будет находиться глаз стрелка, равно 173± 3мм.
3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".






При заказе указывайте оружие, на которое планируется установка прицела и сетку.
