ПО 4x24

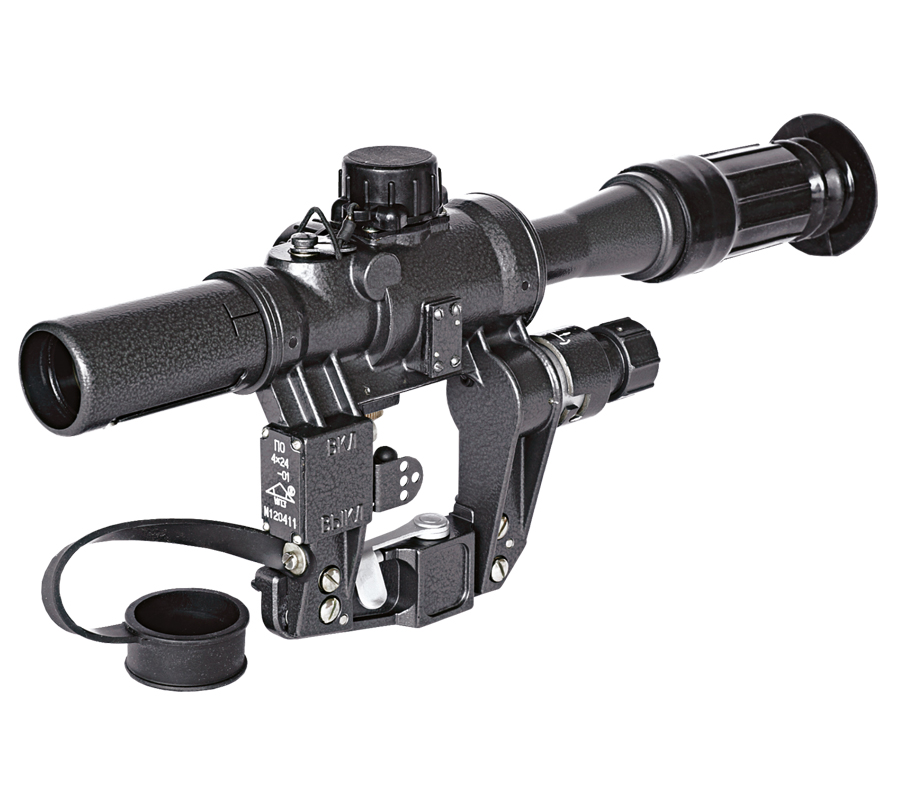

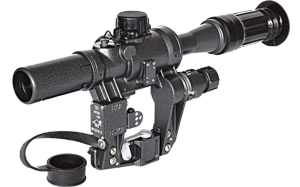

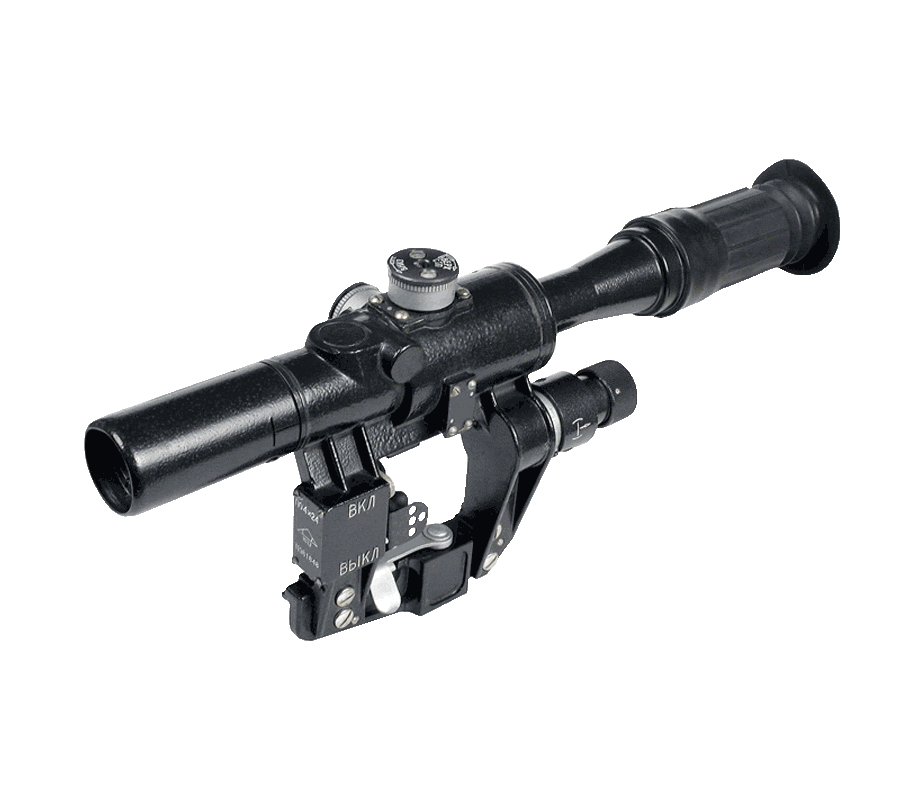

Прицел оптический


Прицел, пользующийся заслуженной популярностью у российских охотников. Предназначен для быстрого, удобного и точного наведения оружия на цель. Устанавливается на оружие, имеющее штатное боковое посадочное место типа "ласточкин хвост":

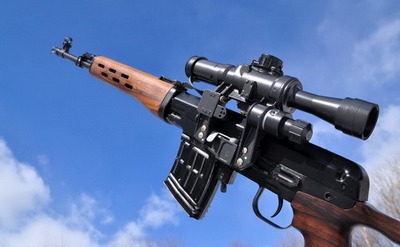

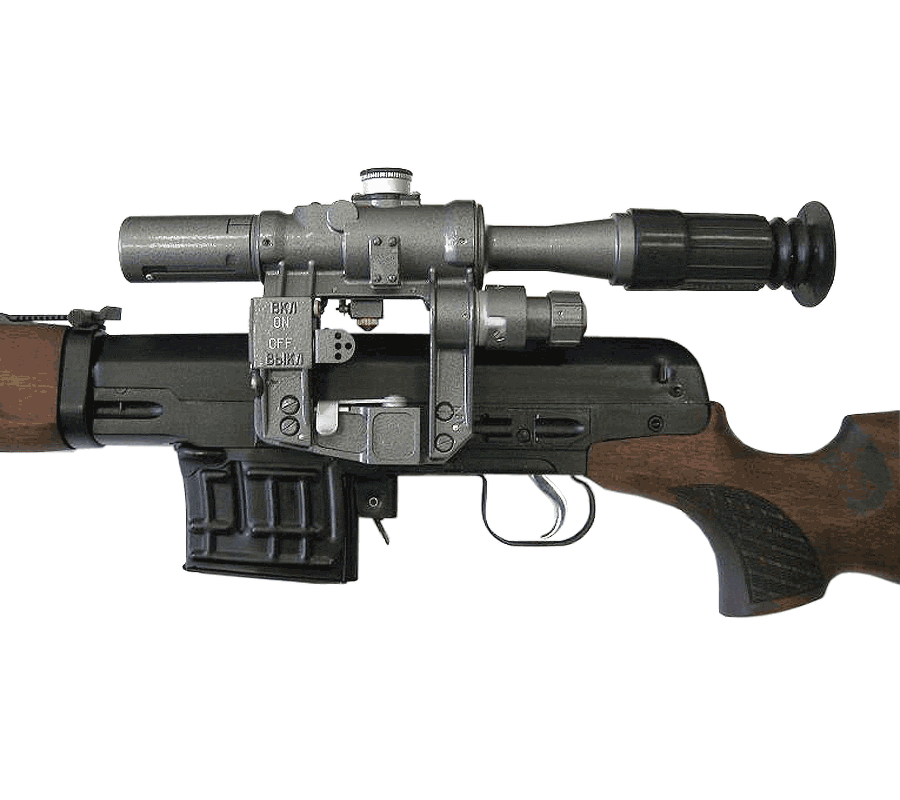

  • ПО4х24 - на карабины типа "Тигр";

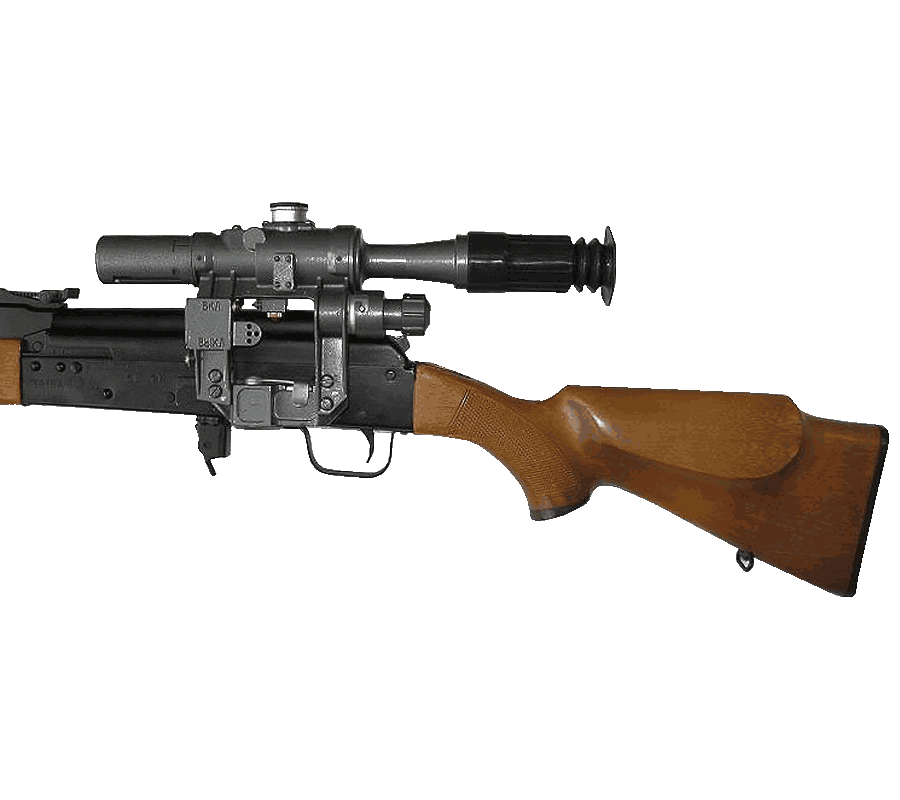

  • ПО4х24-1 - на карабины типа "Сайга";
  • На карабины типа "Вепрь" прицел подбирается в зависимости от планки на оружии (см. рисунок внизу страницы).

Имеется подсветка сетки для прицеливания в сумерки или ночью, цвет свечения - красный. Питание подсветки от батареи типа АА напряжением 1,5 В ("пальчиковая" батарейка ).
Кронштейн прицела выполнен за одно целое с прицелом прибора, что повышает надежность прицела при стрельбе.

Характеристики

Увеличение

4x

Поле зрения, град.

Удаление выходного зрачка, мм

68

Размеры, мм

337х136х72

Вес прибора, кг

0.5




ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Возможны два варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м;
При заказе прицела уточняйте, какая сетка необходима.

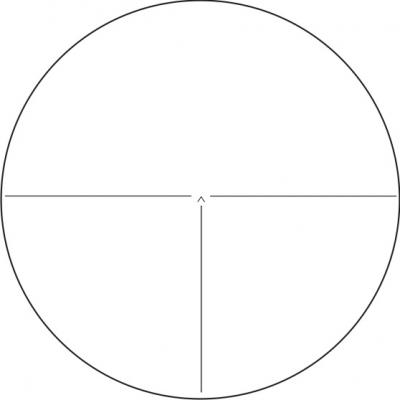

Сетка-полукрест. Вид поля зрения.

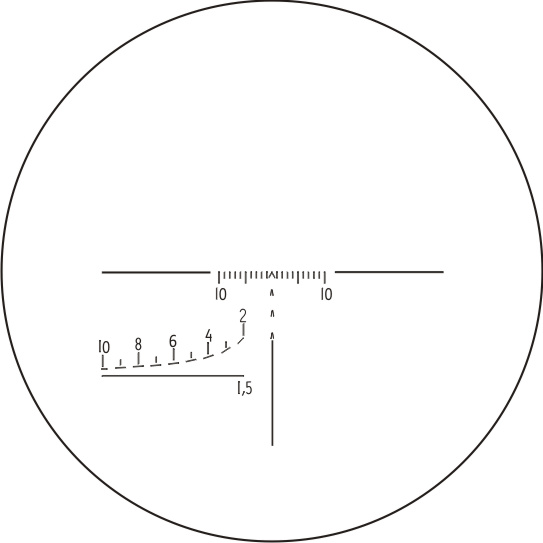

Сетка с дальномерной шкалой. Вид поля зрения.


При заказе указывайте оружие, на которое планируется установка прицела.

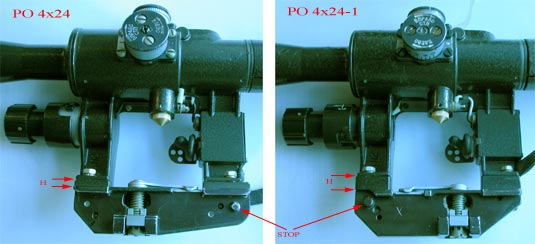

Отличие посадочных мест прицелов ПО 4х24 и ПО 4х24-1 показано на рисунке ниже. Они отличаются высотой и местом расположения упора.

Для того, чтобы определить положение глаза стрелка у выходного зрачка прицела ПО4х24 на вашем оружии, воспользуйтесь следующими рисунками:

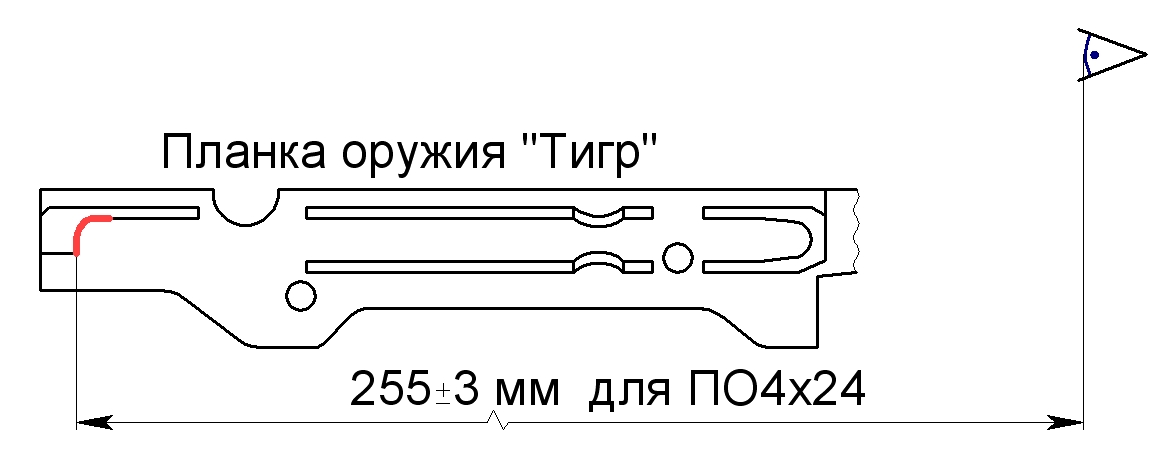

1. Для оружия "Тигр" расстояние от точки на планке, куда упрется кронштейн прицела, до точки, где будет находиться глаз стрелка, равно 255± 3мм.

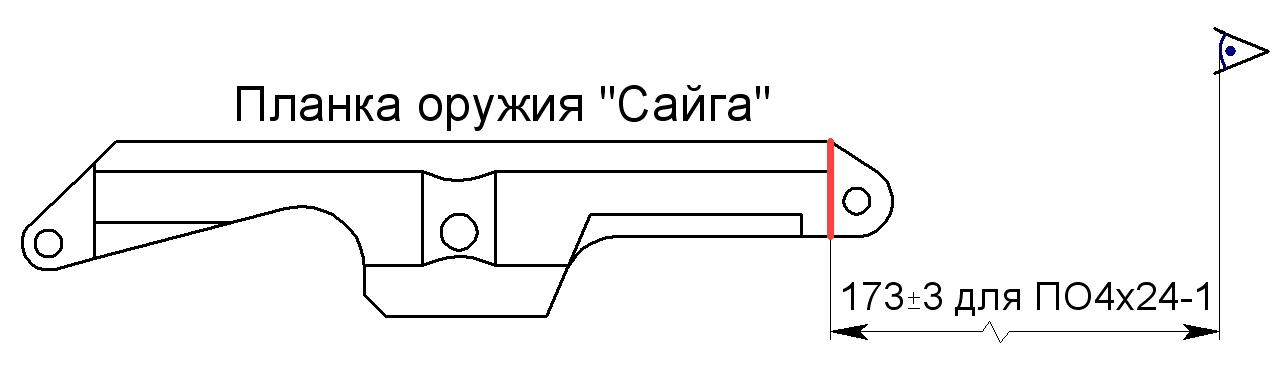

2. Для оружия "Сайга" расстояние от точки на планке, куда упрется кронштейн прицела, до точки, где будет находиться глаз стрелка, равно 173± 3мм.

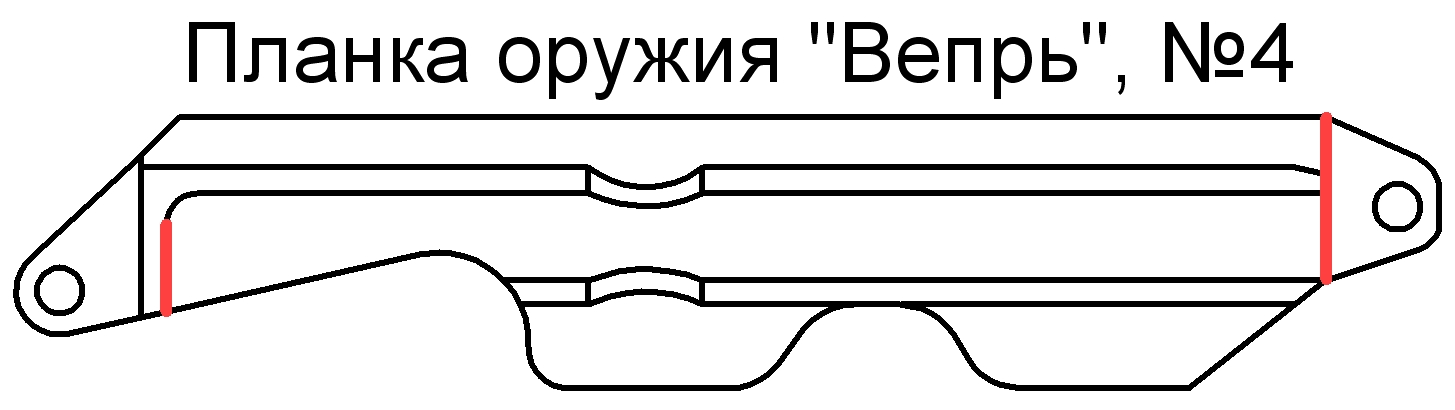

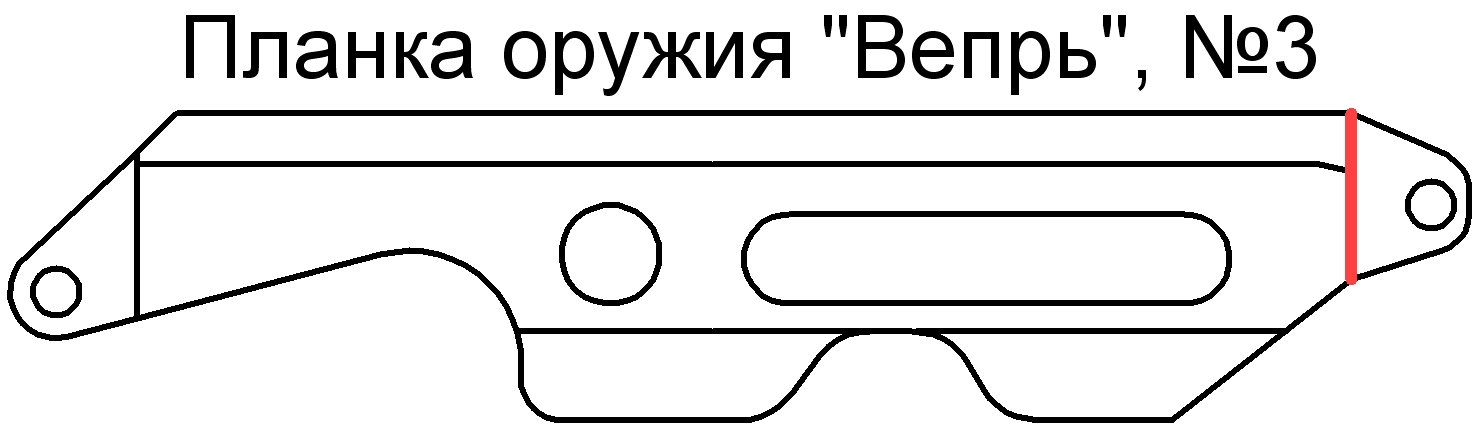

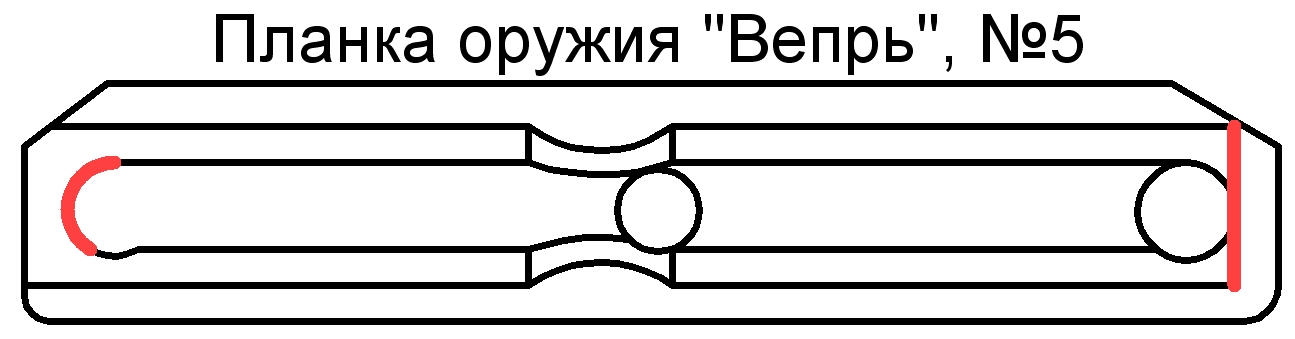

3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".






При заказе указывайте оружие, на которое планируется установка прицела и сетку.

Ознакомиться со статьей о прицеле на сайте Ю. Максимова .

Дополнительную информацию о прицеле ПО4х24 можно найти в журнале "Мастер Ружье", № 5-2014.
