ПО 3-9х24

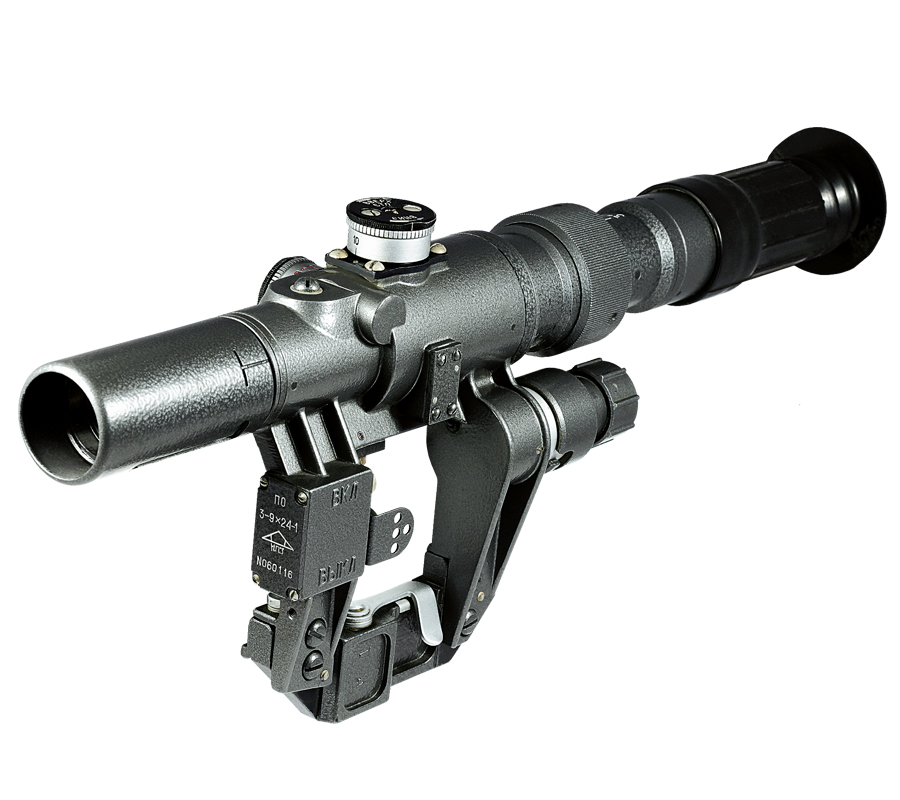

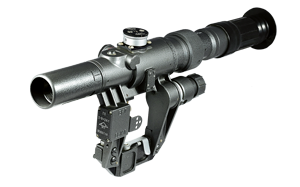

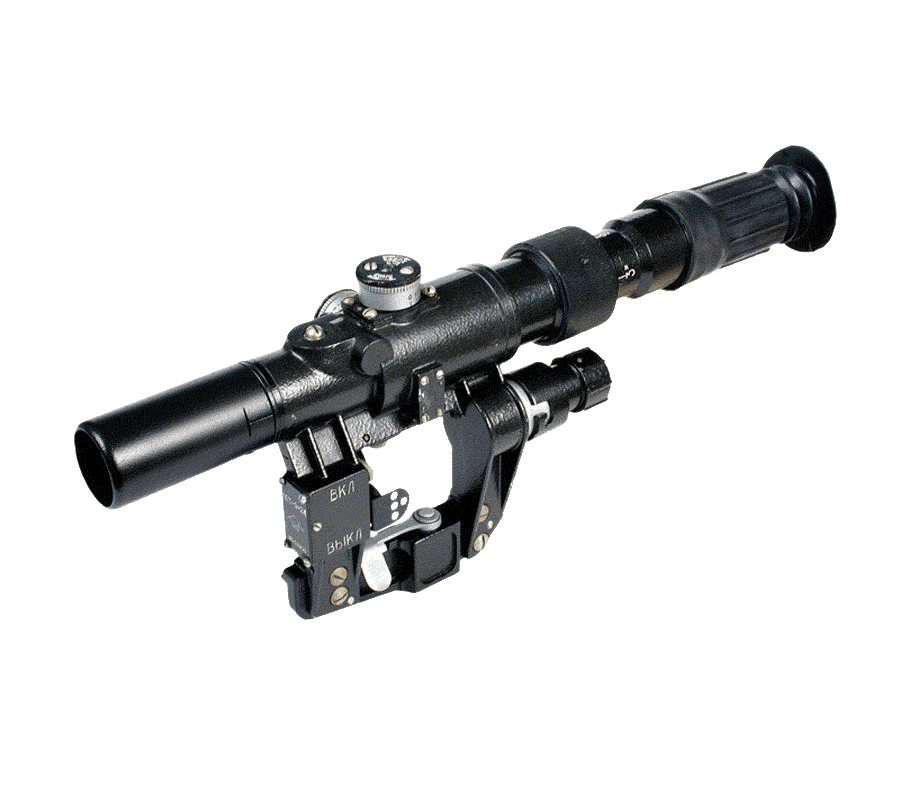

Прицел оптический ПО 3-9х24


Прицел с панкратическим (плавно изменяемым) увеличением от 3 до 9 крат для охотничьих карабинов, имеющих штатное боковое посадочное место типа "ласточкин хвост":
  • ПО3-9х24 - для карабина типа "Тигр";

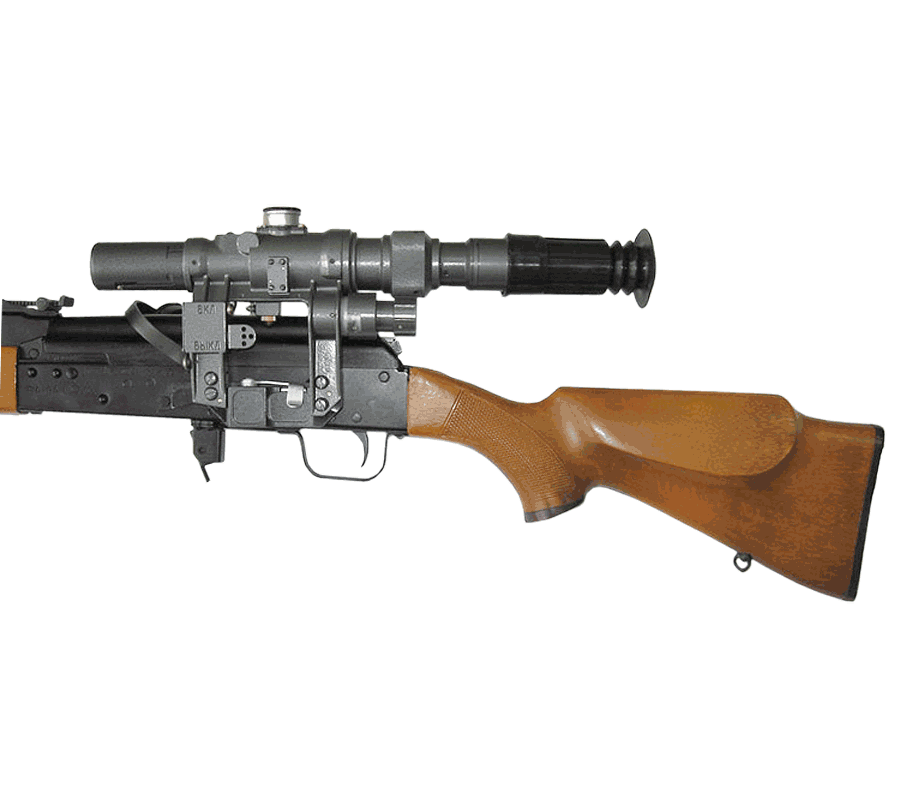

  • ПО3-9х24-1 - для карабина типа "Сайга";
  • На карабины типа "Вепрь"прицел подбирается в зависимости от планки на оружии (см. рисунок внизу страницы).

Прицел ПО3-9х24 позволяет вести прицельную стрельбу до 1300 м. Имеется подсветка сетки для прицеливания в сумерки или ночью, цвет свечения красный, питание от батареи типа АА напряжением 1,5 В.

Технические характеристики

Увеличение

3x

 9x

Поле зрения, град.

3°

Удаление выходного зрачка, мм

71

Габаритные размеры, мм

410х136х72

Вес прибора, кг

1.0

Диоптрийная установка окуляра, дптр

от -0.5 до -1



ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Возможны три варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м;
- сетка с дальномерной шкалой на ширину цели 1,5м.

Сетка прицела расположена в передней фокальной плоскости (в фокусе объектива), перед узлом панкратики, поэтому при смене увеличения происходит масштабирование штрихов сетки, при этом указание прицельного штриха от исходного значения не изменяется. Иными словами - увеличивается изображение объекта - увеличивается сетка, но исходное указание штрихов сетки на объекте не меняется.

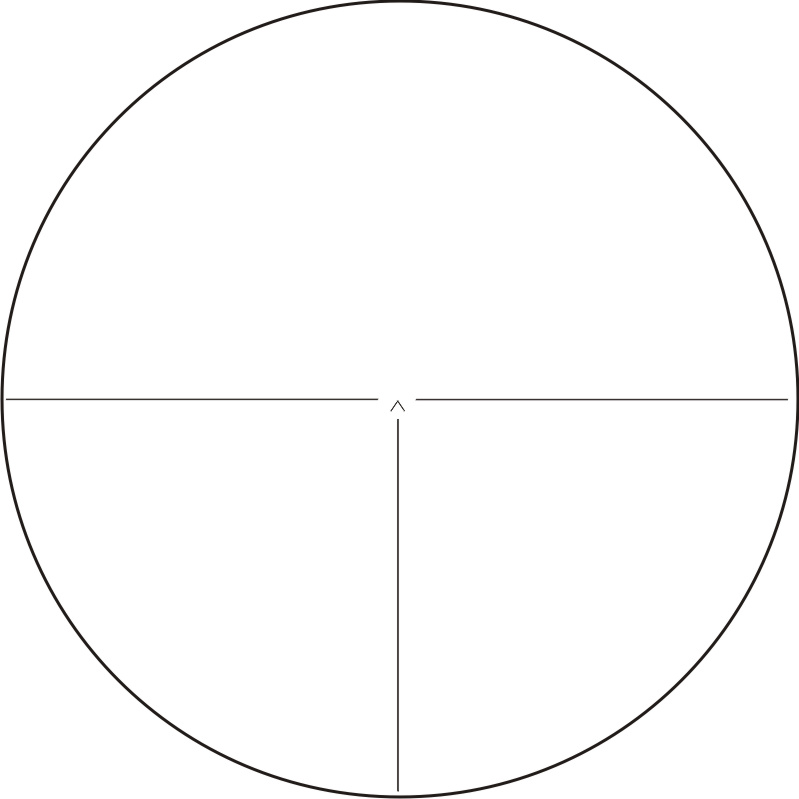

Сетка-полукрест.
Вид поля зрения при 3 кратах.

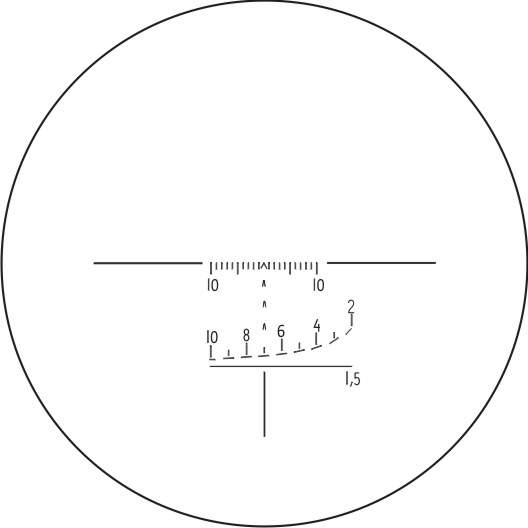

Сетка с дальномерной шкалой на высоту цели.
Вид поля зрения при 3 кратах.

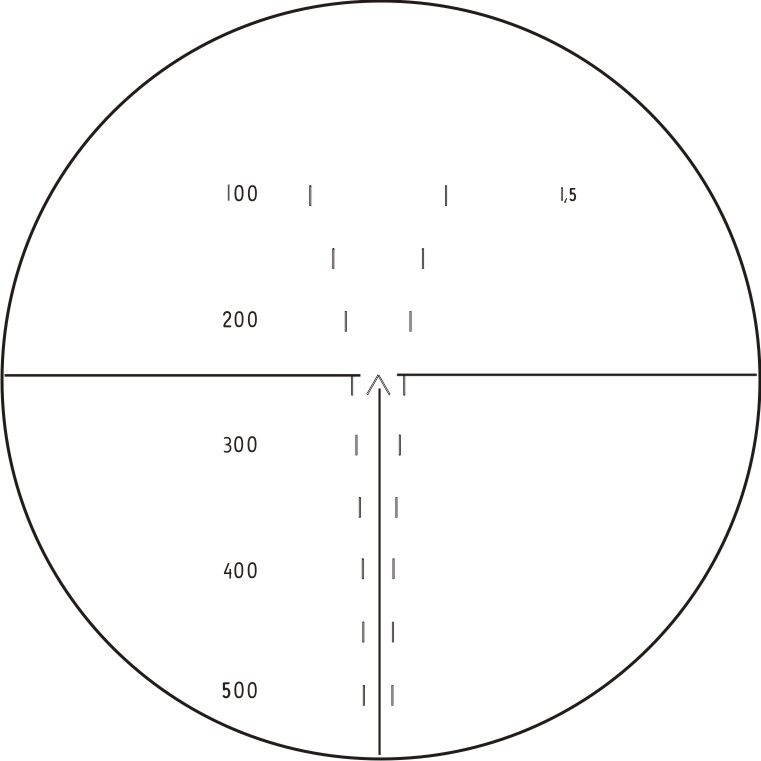

Сетка с дальномерной шкалой на ширину цели.
Вид поля зрения при 3 кратах.

Для определения положения глаза стрелка у выходного зрачка прицела ПО3-9х24 на вашем оружии, воспользуйтесь следующими рисунками:

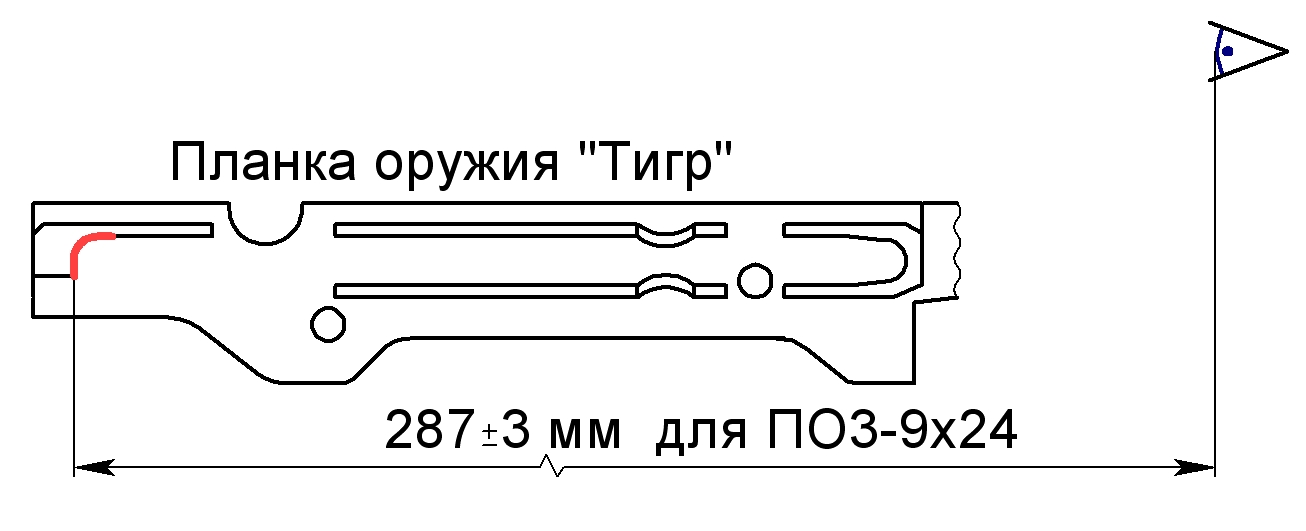

1. Для оружия "Тигр" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 287± 3мм.

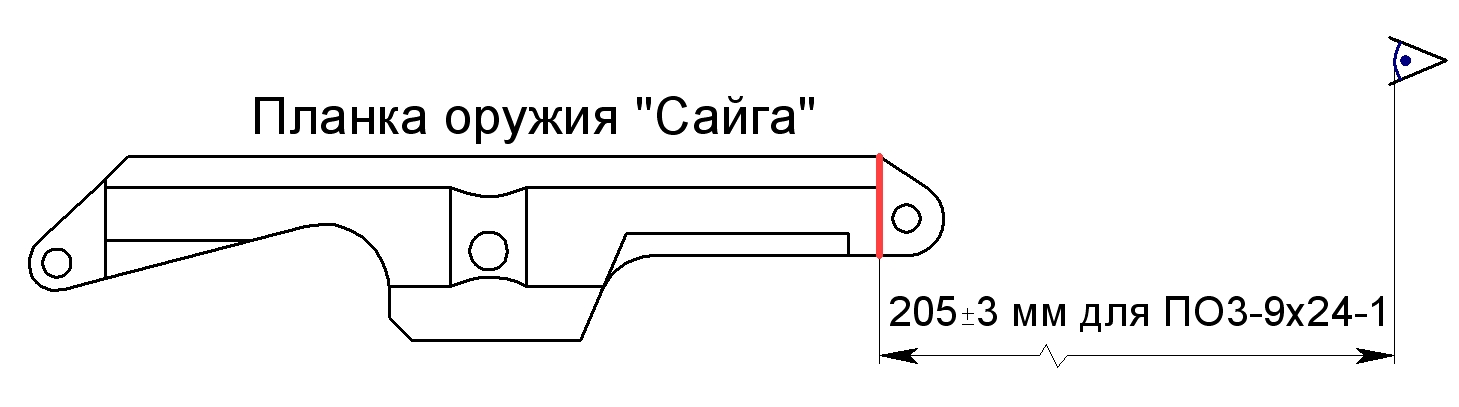

2. Для оружия "Сайга" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 205± 3мм.
3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".







При заказе указывайте оружие, на которое планируется установка прицела.

Используется совместно с:

Тигр
Сайга
