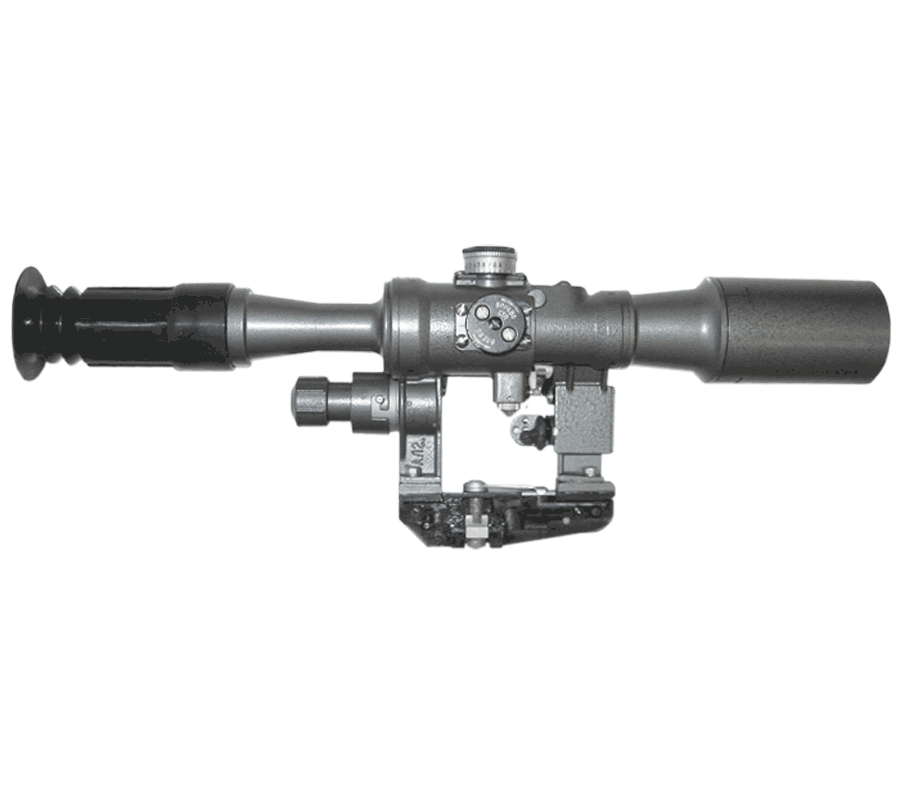

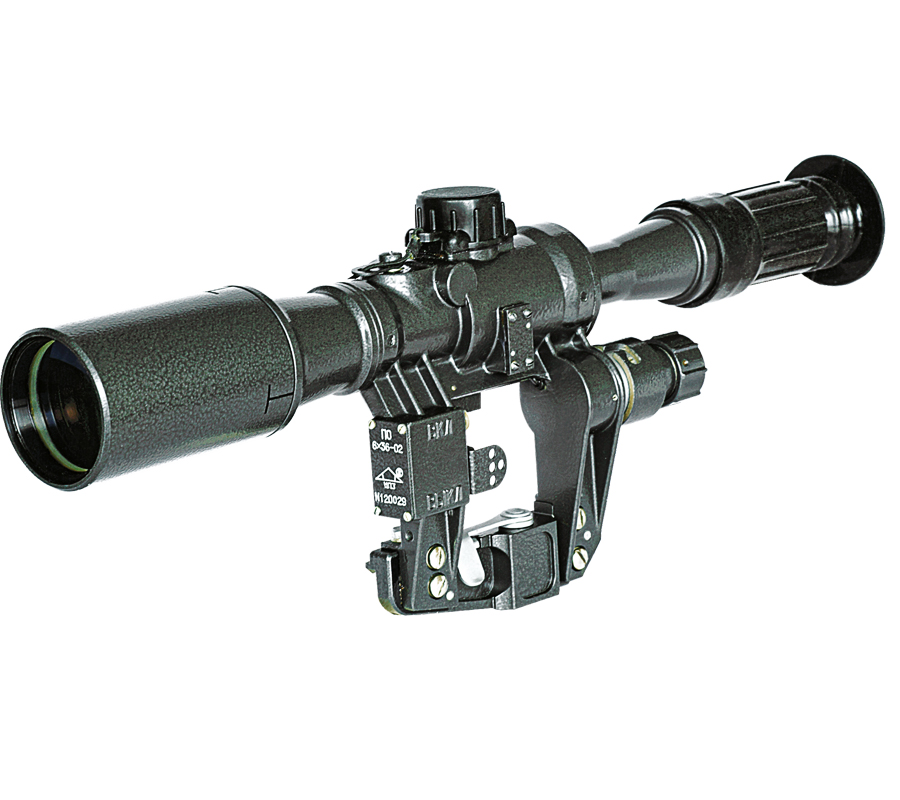

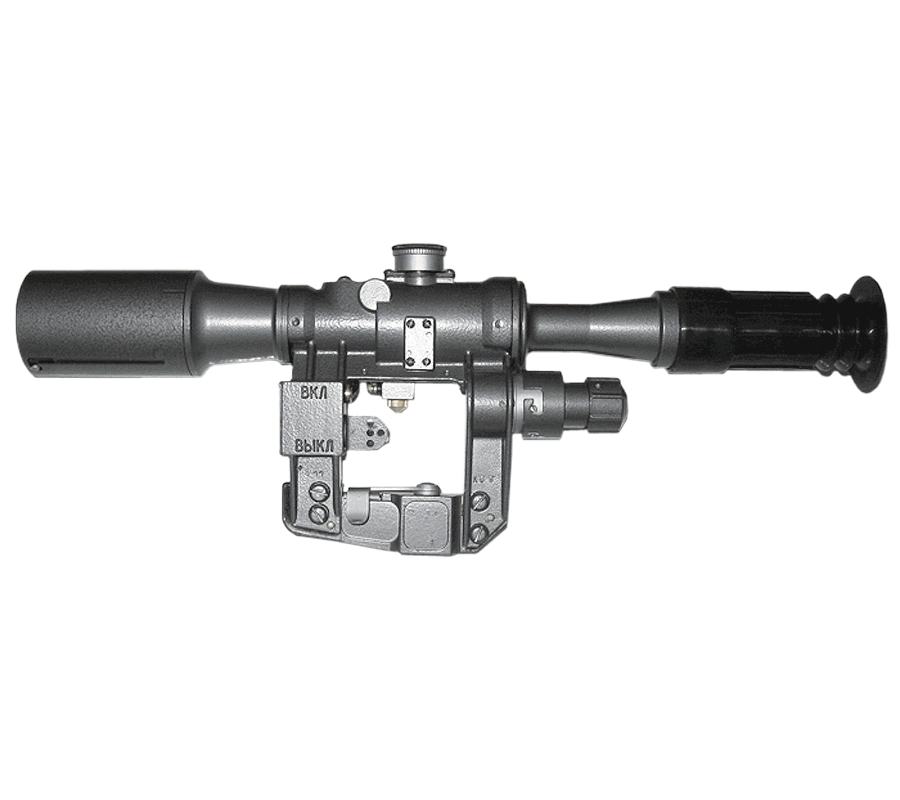

ПО 6x36

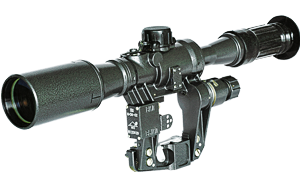

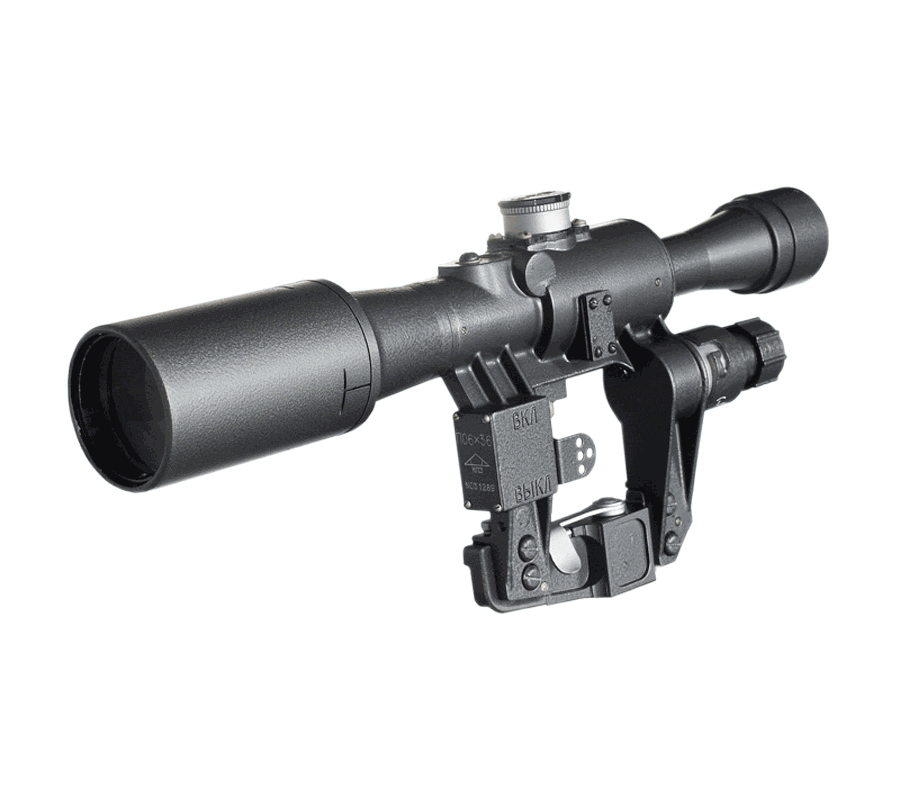

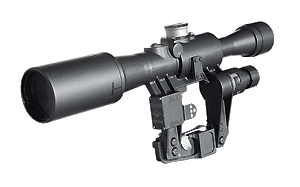

Прицел оптический


Прицелы предназначены для установки на карабины, имеющие штатное боковое посадочное место типа "ласточкин хвост":

  • ПО6х36 - для карабина типа "Тигр";
  • ПО6х36-1 - для карабина типа "Сайга";
  • ПО6х36-2 - для карабина типа "Вепрь".

Через переходной кронштейн возможно крепление прицелов на охотничьем и спортивном оружии с верхним посадочным местом типа "ласточкин хвост". При стрельбе в сумерках в прицелах предусмотрена система подсветки сетки, цвет свечения красный. Питание осуществляется от батареи типа АА напряжением 1,5 В.

Характеристики

Увеличение

6x

Поле зрения, град.

Удаление выходного зрачка, мм

66

Диоптрийная установка окуляра, дптр

от -0.5 до -1

Размеры, мм

410x136х72

Вес прибора, кг

0.74




ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Возможны три варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м;
- сетка с дальномерной шкалой на ширину цели 1,5м.

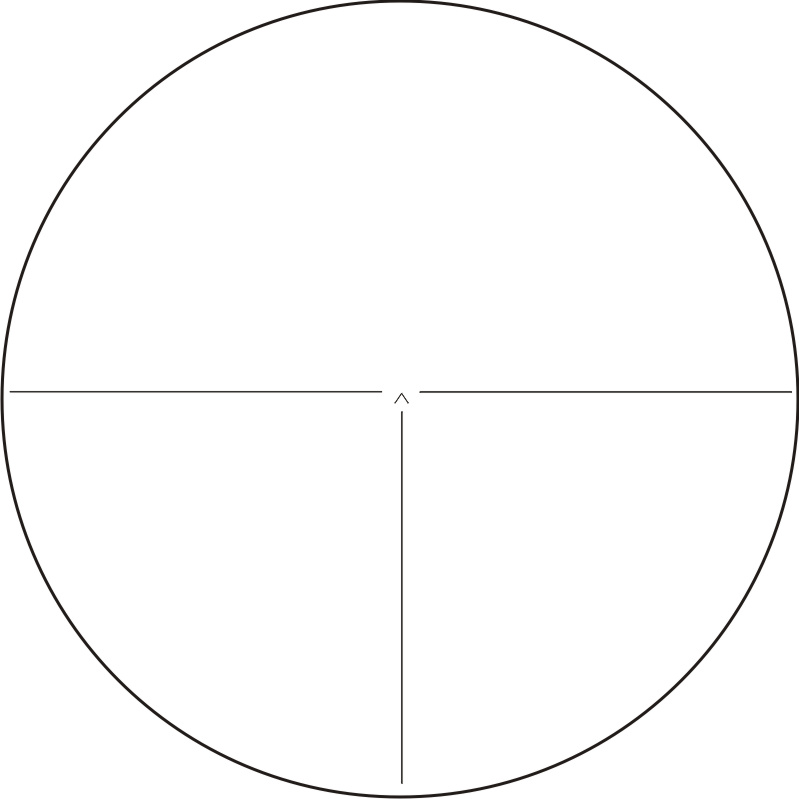

Сетка-полукрест. Вид поля зрения.

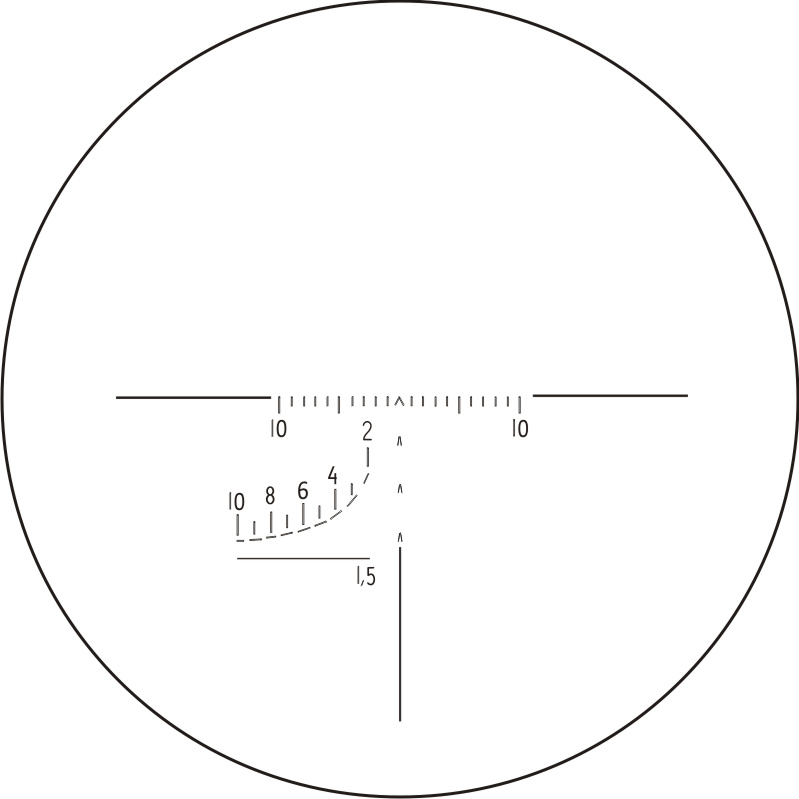

Сетка с дальномерной шкалой на высоту цели. Вид поля зрения.

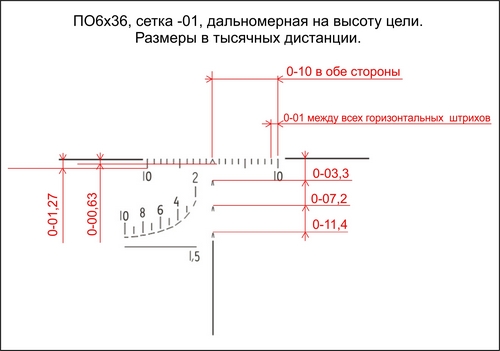

Сетка с дальномерной шкалой на высоту цели. Размеры в тысячных.

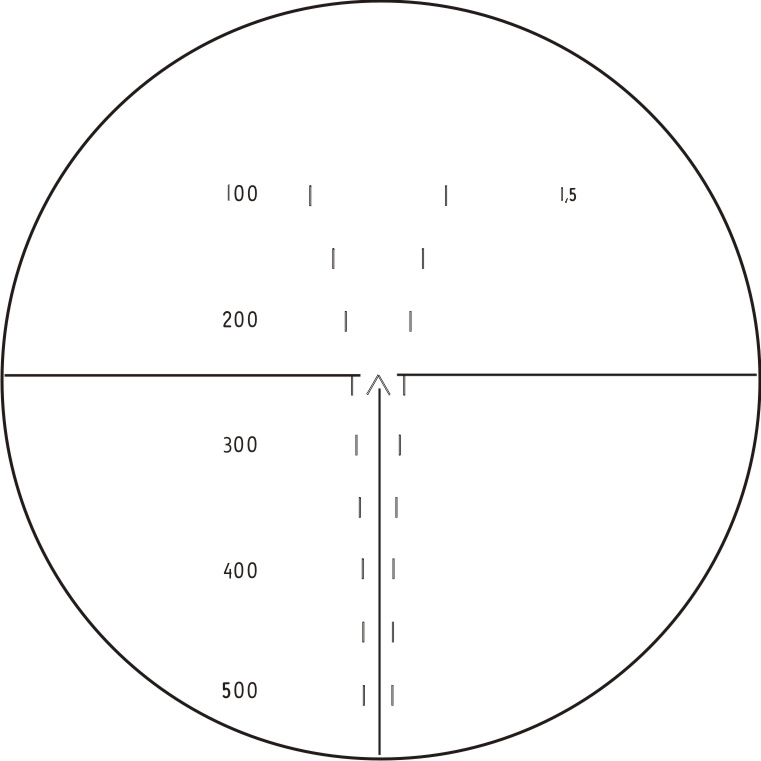

Сетка с дальномерной шкалой на ширину цели. Вид поля зрения.

Для того, чтобы определить положение глаза стрелка у выходного зрачка прицела ПО6х36 на вашем оружии, воспользуйтесь следующими рисунками:

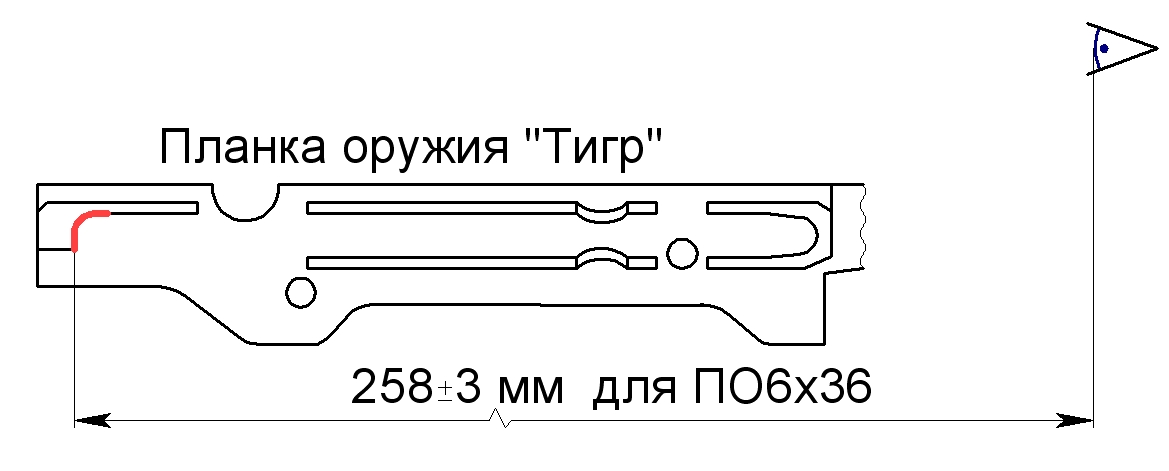

1. Для оружия "Тигр" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 258± 3мм.

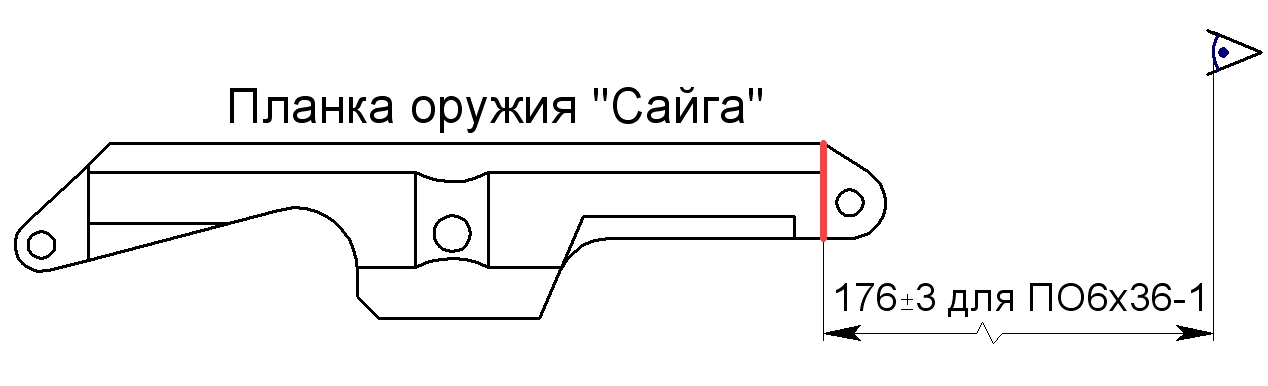

2. Для оружия "Сайга" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 176± 3мм.
3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".






При заказе указывайте оружие, на которое планируется установка прицела и сетку.

Используется совместно с:

Тигр
Сайга
Вепрь-308
