ПО 2.8х18

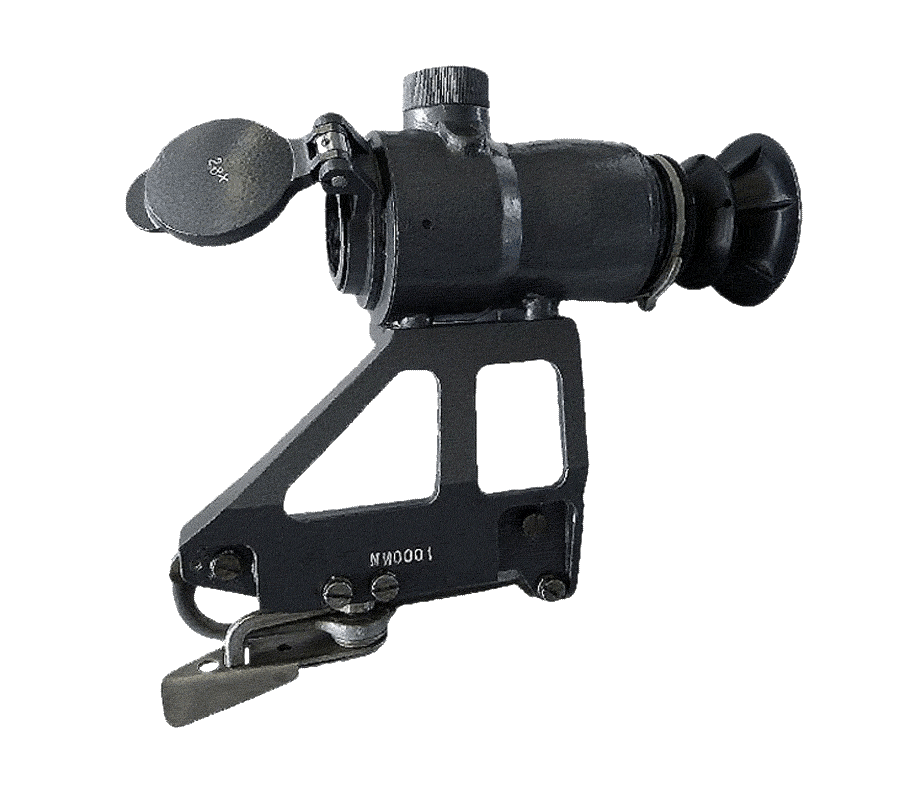

Прицел оптический


Прицел ПО2,8х18 (прежнее наименование "Каштан") предназначен для ведения прицельной стрельбы из охотничьего нарезного оружия типа "Сайга " в дневное время суток, а также в сумерки и ночью при условии видимости цели. Подсветка сетки осуществляется тритиевым светоэлементом Т (3)-0,8М.
Прицел имет несколько модификаций:

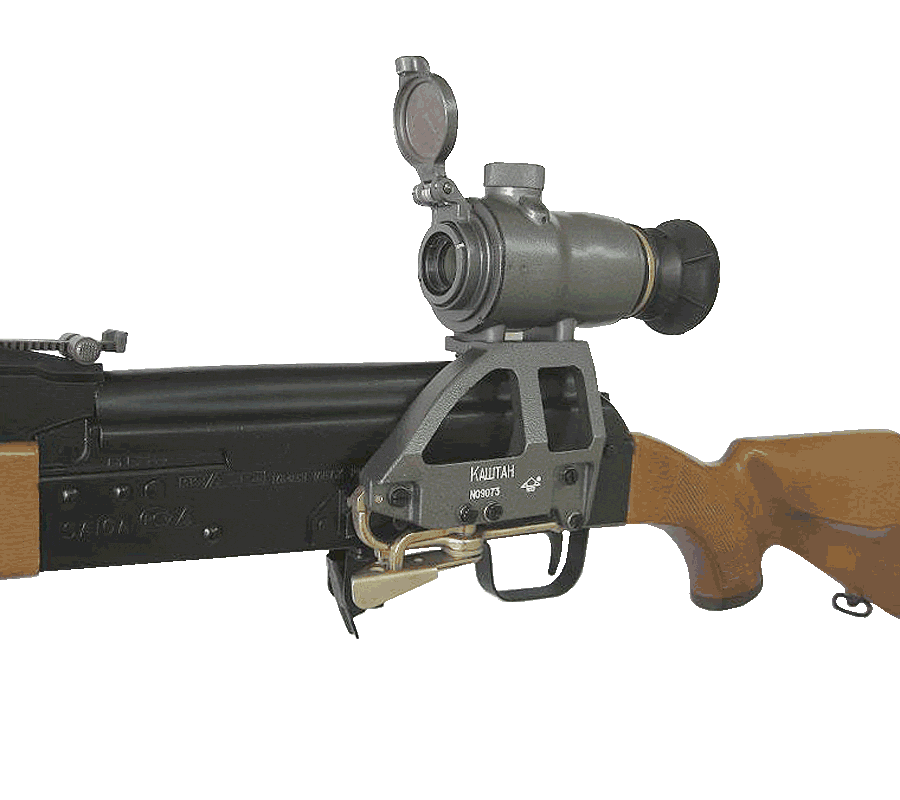

"ПО2,8х18С-1" - для установки на оружии "Сайга" с удалением установочной планки прицела от затыльника оружия 290мм; Рекомендуется для оружия типа «Сайга» с пистолетной рукояткой и автоматным прикладом;

ПО2,8х18 С-1, вид сбоку

"ПО2,8х18С-2"- для установки на оружии "Сайга" с удалением установочной планки прицела от затыльника оружия 270мм;

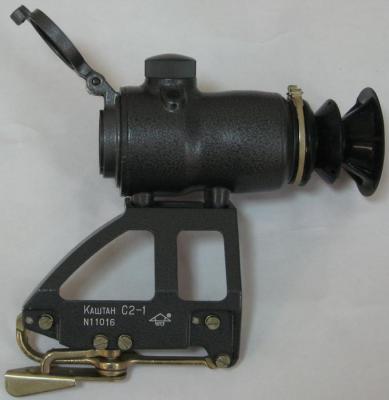

ПО2,8х18 С-2-1, вид сбоку

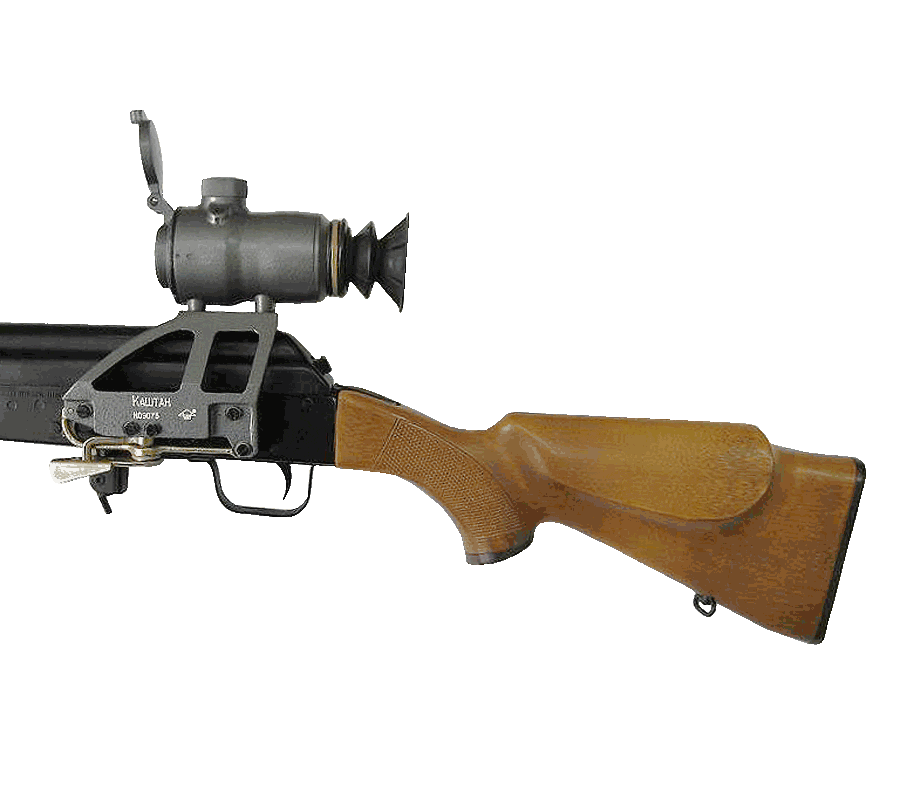

"ПО2,8х18С3-1" - для установки на оружии "Сайга" с удалением установочной планки прицела от затыльника оружия 365мм; Рекомендуется для оружия типа «Сайга» с классическим охотничьим прикладом;

ПО2,8х18 С3-1, вид сбоку

"ПО2,8х18П" - для верхнего крепления на планку "пикатинни".

Ниже приведен рисунок (на примере прицела ПО2,8х18С2), для определения положения выходного зрачка относительно части кронштейна, которой он упирается в планку на вашем оружии. Иными словами, отложите указанные размеры от края планки, и получите размер, где будет находиться ваш глаз.
- для прицела ПО2,8х18С1 размер Х равен 95-100 мм;
- для прицела ПО2,8х18С2 размер Х равен 75-80 мм;
- для прицела ПО2,8х18С3 размер Х равен 160-165 мм.

Прицел эксплуатируется при температуре окружающей среды от минус 40 до плюс 50 °С и относительной влажности воздуха 98% при температуре окружающей среды плюс 25 °С.

Технические характеристики

Видимое увеличение 2,8
Поле зрения 13°
Удаление выходного зрачка, мм 32
Диаметр выходного зрачка, мм 6
Диапазон выверки прицела, угл. мин. (т.д.):
– по вертикали ±36 (0-10)
– по горизонту ±36 (0-10)
Разрешающая способность в центре поля зрения, не более 19"
Коэффициент светопропускания, не менее 0,7
Габаритные размеры ПО2,8х18С-1, мм 200х90х173
Габаритные размеры ПО2,8х18С2, мм 190х90х173
Габаритные размеры ПО2,8х18С-3, мм 274х90х173
Масса прицела (без кронштейна), кг 0.57


Вид поля зрения



Вид штрихов сетки

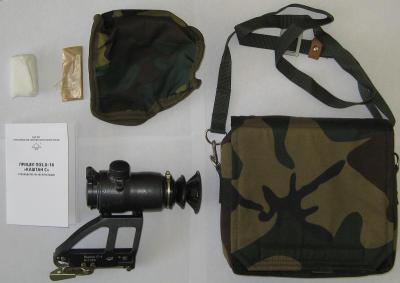

Комплект поставки - прицел, ключ, салфетка, чехол, сумка, руководство по эксплуатации

Преимущества:
1. Большое угловое поле зрения(13°), в результате чего, удобен при стрельбе по движущимся целям.
2. Специальная подсветка сетки, имеющая срок службы 10 лет.
3. Небольшие габариты.
Разрабатываются кронштейны для различных видов посадочных мест на оружии.

Используется совместно с:

Тигр
Вепрь-308
