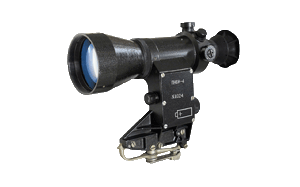

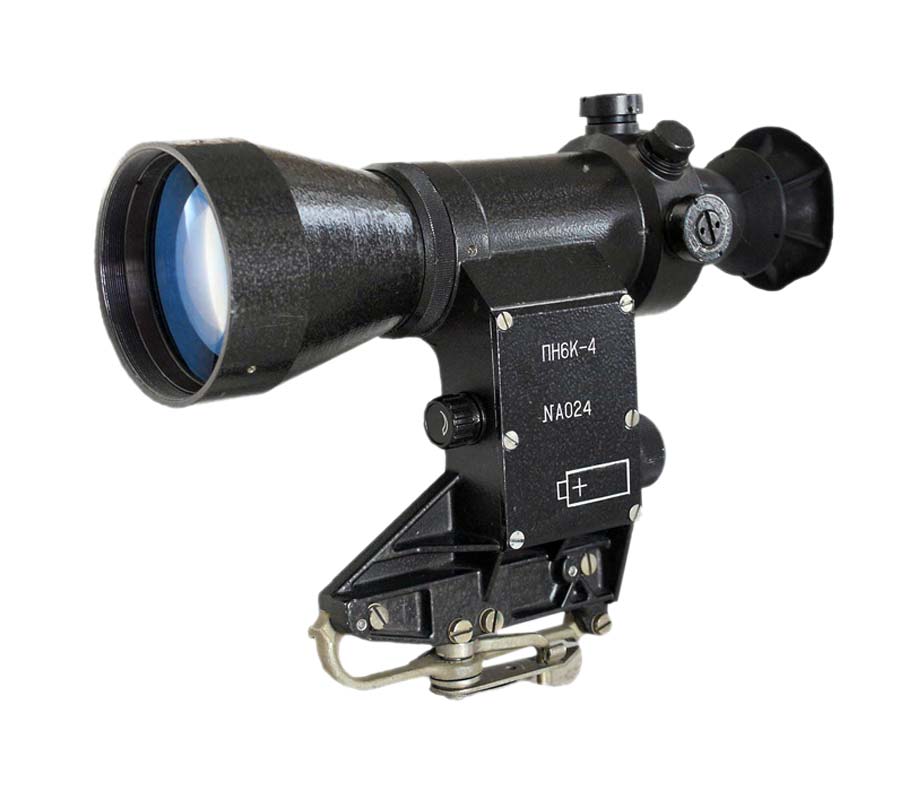

ПН6К-4


Прицел ночной


Ночной прицел с ЭОПом поколения 2+ ПН6К-4 предназначен для работы с оружием, имеющем боковую планку крепления (Тигр, Сайга, Вепрь).

Прицел обеспечивает распознавание целей и ведение прицельной стрельбы на дальность прямого выстрела (до 400 м) в условиях ясной безлунной ночи при естественной ночной освещенности и прозрачной атмосфере, при расположении целей на фоне открытой местности с зеленым травяным покровом высотой не более 0,3 м.

Дальность распознавания, обеспечиваемая прицелом, зависит от естественной ночной освещенности, прозрачности атмосферы и контраста между целью и фоном. При повышенной освещенности, в лунную ночь, при наличии внешних подсветок, если цель расположена на светлом фоне (песок, снег), дальность распознавания возрастает. При пониженной освещенности, низкой облачности, пониженной прозрачности атмосферы, если цель расположена на темном фоне (пашня, лес и т.д.), дальность распознавания снижается.

Прицел выполнен в прочном монолитном алюминиевом корпусе, имеет регулировку яркости подсветки сетки. Электропитание от одного элемента 1,5 В типоразмера АА (пальчиковая батарейка).

Прицел эксплуатируется при температуре окружающей среды от плюс 40 до минус 40 °С и относительной влажности воздуха до 100% при температуре 25 °С.

Характеристика ЭОПа

Поколение

2+

Интегральная чувствительность фотокатода, мкА/лм, min/типичная

540/600

Предел разрешения, штр./мм

не менее 57

Коэффициент преобразования, min/типичный

25000/50000

Отношение сигнал/шум, min/типичное

55/60

Технические характеристики

Дальность видение ночью при свете звезд, м

500

Поколение ЭОПа

2+

Видимое увеличение, крат

3,7

Диаметр объектива, мм

66

Фокусное расстояние объектива, мм/относительное отверстие

100/1:1,5

Поле зрения, град

10

Диаметр выходного зрачка, мм

7

Удаление выходного зрачка, мм

50

Источник питания

АА, 1шт.

Напряжение питания, В

1,5

Время работы от одного источника питания при температуре от 0 до плюс 40 град. C, час, не менее

10

Время работы от одного источника питания при температуре от 0 до минус 40 град..C, часне менее

3

Габаритные размеры, мм

252х182х81

Масса, кг

1,3

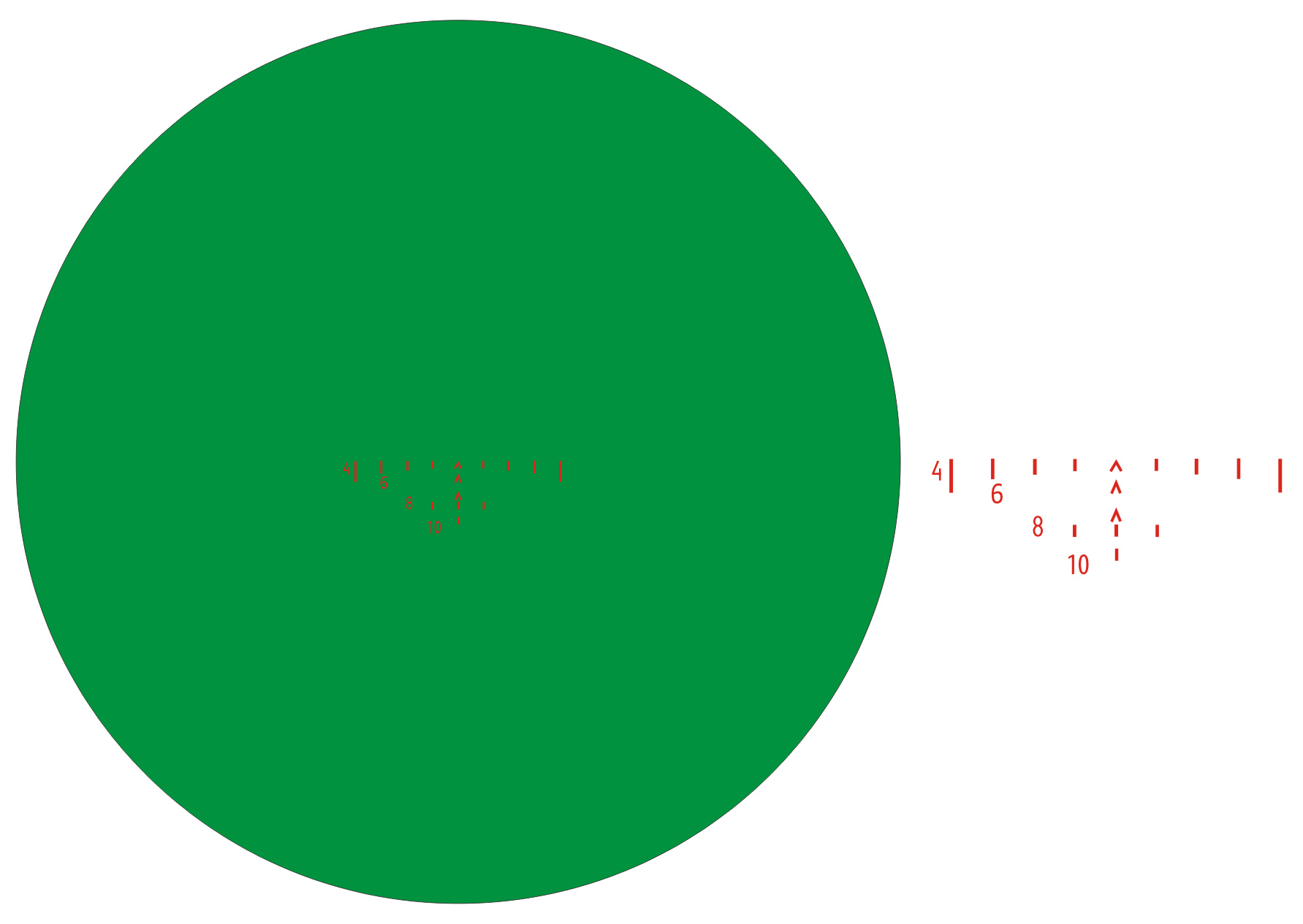

Вид поля зрения прицела ПН6К-4. Вид штрихов сетки.
(в новой вкладке или при сохранении откроется в полном размере)


Используется совместно с:

Тигр
Сайга
Вепрь-308
