КЮА для проверки и контроля приборов, объективов - видимой области спектра





1. Установка коллиматорная Ю1173.00.000

Предназначение:

Установка коллиматорная Ю1173.00.000 предназначена для измерения смещения плоскости наилучшей установки и поперечного смещения изображения при изменении фокусного расстояния объективов.

Технические характеристики

N п/п Наименование параметра Единица измерения Данные по чертежу Примечание
1 Фокусное расстояние объектива коллиматора мм 499,7
2 Разрешающая способность объектива коллиматора, не менее угл. сек 2,8
3 Отсчет по шкале кремальеры коллиматора, соответствующий положению бесконечности мм
4 Погрешность измерения смещения плоскости наилучшей установки (вдоль оптической оси объектива) мм ±0,01
5 Погрешность измерения поперечного смещения изображения тест - объекта относительно выставленной оси объектива мм ±0,004
6 Несовпадение плоскости тест – объектов с фокальной плоскостью коллиматора мм ±0,15 Взаимный параллакс вертикальных штрихов сеток Ю1173.01.007 и Ю1173.01.032 не более 0,15 мм
7

Разворот объективодержателя
- вокруг вертикальной оси
- вокруг горизонтальной оси

угл. град ±10 Справ.
8 Допуск соосности оси объективодержателя относительно оптической оси коллиматора, не более мм ±1,0 Справ.
9 Перемещение кареток узла измерительного
- в продольном направлении   20 Справ.
- в поперечном   20 Справ.
- в вертикальном направлении   40 Справ.
10 Допуск перпендикулярности поперечного перемещения микроскопа относительно оптической оси коллиматора, не более угл. мин 5
11 Допуск параллельности продольного перемещения микроскопа относительно оптической оси коллиматора, не более угл. мин 5
12 Цена деления микрометрических винтов мм 0,01 Справ.
13 Увеличение микроскопа Ю1173.05.000 крат 56 Справ.
14 Увеличение микроскопа Ю1173.06.000 крат 56 Справ.
15 Толщина детали Ю1173.07.002 мм   Паспорт на сб. ед. Ю1173.07.010
16 Расстояние между штрихами в сб. ед. Ю1173.07.010 мм   Паспорт на сб. ед. Ю1173.07.010
17 Габариты:     Справ.
Длина мм 1308
Ширина мм 240
высота мм 500
18 Масса установки кг 77 Справ.

Держатель КД
ОАО «Красногорский завод им С.А.Зверева» (ОАО КМЗ)





2. Коллиматор Ю73.01.000

Предназначение:

Коллиматор Ю73.01.000 предназначен для проверки фокусировки и разрешающей способности изделий ПА-1 и др. в различных точках кадра в статическом и динамических режимах.

Технические характеристики:

N п/п Наименование Данные по чертежу Примечание
1 Фокусное расстояние объектива коллиматора,   мм 499,3 5 Справ.
2 Световой диаметр объектива коллиматора, мм 100 Справ.
3 Разрешающая способность объектива коллиматора лин/мм 25 Фотографическая
4 Отсчет по шкале трубы коллиматора, соответствующий положению"бесконечность"
1. с фильтром ЖС - 18 100
2.  без фильтра
3. с фильтром ОС -14
5 Параметры включения лампы РН-12-100 (СЦ62Г) для Тцв =2854 ± 50° К
1. напряжение, В 12
2. ток, А 8,83
Визуальная разрешающая способность в автоколлимационном режиме без фильтра:
1. лин./мин., не менее 150
2. секунда, не более 2,75

Держатель КД
ОАО «Красногорский завод им С.А.Зверева» (ОАО КМЗ)





3. Оптическая скамья Ю205.00.000

Предназначение:

Оптическая скамья Ю205.00.000 предназначена для фотографических и визуальных исследований и измерения основных характеристик объективов с фокусным расстоянием до 1000 мм и углом поля зрения 2β≤1800 .

Технические характеристики:

N п/п Технические характеристики Задано Примечание
1 Фокусное расстояние объектива коллиматора f´об=3000 мм, измеренное по штрихам сетки Ю205.00.072, мм 3002,15
Штрихи
I-I
II-II
III-III
IV-IV
Фокусное расстояние среднее, мм
2 Точность измерения фокусного расстояния, %
3 Световой диаметр объектива коллиматора (f´об=3000 мм), мм 250
4 Качество объектива коллиматора f´об=3000  мм по дифракционному изображению точечной диафрагмы
5 Отсчет по трубе коллиматора, соответствующий положению "бесконечность" (f´об=3000  мм), мм
для белого света со светофильтрами:
а) ЖС-17 (Ю205.12.003)
б) 0C-14 (Ю20512.004)
в) KC-14 (Ю205.12.002)
г) lс=434 нм (Ю205.12.010)
д) lF =486 нм (Ю205.12.020)
е) ll =546 нм (Ю205.12.030)
ж) lД =589 нм (Ю205.12.040)
з) lC=656 нм (Ю205.00.050)
6 Разрешающая способность объектива коллиматора f´об=3000 мм, углов. сек 0,56
7 Кривая хроматизма объектива коллиматора f´об=3000 мм
8 Разрешающая способность в угловой мере мир, комплектуемых с коллиматором f´об=3000 мм
9 Коэффициенты для определения фокусных расстояний объективов с коллиматором f´об=3000 мм
10 Характеристики светофильтров:
- светофильтра Ю205.12.010
а) lmax , нм 434 ± 2
б) dl0,5, нм 5 ... 6
в) tmax,
не менее, % 50
- светофильтра Ю205.12.020
а) lmax , нм 546 ± 2
б) dl0,5, нм 5 ... 6
в) tmax,
не менее, % 50
- светофильтра Ю205.12.030
а) lmax , нм 486 ± 2
б) dl0,5, нм 5 ... 6
в) tmax,
не менее, % 50
- светофильтра Ю205.12.040
а) lmax , нм 589 ± 2
б) dl0,5, нм 5 ... 6
в) tmax,
не менее, % 50
- светофильтра Ю205.12.050
а) lmax , нм 656 ± 2
б) dl0,5, нм 5 ... 6
в) tmax,
не менее, % 50
11 Фокусное расстояние объектива коллиматора f´об=2000 мм, измеренное по штрихам сетки Ю205.12.072, мм 2006,58
Штрихи
I-I
II-II
III-III
IV-IV
Фокусное расстояние среднее, мм
12 Точность измерения фокусного расстояния, %
13 Световой диаметр объектива коллиматора (f´об=2000 мм), мм 250
14 Качество объектива коллиматора f´об=2000 мм по дифракционному изображению точечной диафрагмы
15 Отсчет по трубе коллиматора, соответствующий положению "бесконечность" (f´об=2000 мм), мм
для белого света со светофильтрами:
а) ЖС-14 (Ю205.12.003)
б) 0C-14 (Ю20512.004)
в) KC-14 (Ю205.12.002)
г) lG=434 нм (Ю205.12.010)
д) lF =486 нм (Ю205.12.020)
е) ll =546 нм (Ю205.12.030)
ж) lД =589 нм (Ю205.12.040)
з) lC=656 нм (Ю205.00.050)
16 Разрешающая способности объектива коллиматора f´об=2000 мм, углов. сек 0,56
17 Кривая хроматизма объектива коллиматора f´об=2000 мм
18 Разрешающая способность в угловой мере мир, комплектуемых с коллиматором f´об=2000 мм
19 Коэффициент для определения фокусных расстояний объективов с коллиматором f´об=2000 мм
Фокусное расстояние объектива коллиматора  f´об=1200 мм, измеренное по штрихам сетки Ю205.12.072, мм 1190,62
Штрихи
I-I
II-II
III-III
IV-IV
Фокусное расстояние среднее, мм
20 Точность измерения фокусного расстояния, %
21 Световой диаметр объектива коллиматора f´об=1200 мм, мм 110
22 Качество объектива коллиматора f´об=1200 мм по дифракционному изображению точки
23 Отсчет по трубе коллиматора, соответствующий положению "бесконечность" (f´об=1200  мм), мм
для белого света со светофильтрами:
а) ЖС-17 (Ю205.12.003)
б) 0C-14 (Ю20512.004)
в) KC-14 (Ю205.12.002)
24 Разрешающая способность объектива коллиматора f´об=1200 мм, углов.сек. 1,27
25 Кривая хроматизма объектива коллиматора f´об=1200 мм
26 Разрешающая способность в угловой мере мир, комплектуемых с коллиматором f´об=1200 мм
27 Коэффициенты для определения фокусных расстояний объективов с коллиматором f´об=1200 мм
28 Фокусное расстояние объектива коллиматора f´об=1200 мм, измеренное по штрихам сетки Ю205.00.702, мм 600,31
Штрихи
I-I
II-II
III-III
IV-IV
Фокусное расстояние среднее, мм
29 Точность измерения фокусного расстояния, %
30 Световой диаметр объектива коллиматора, мм 90
31 Качество объектива коллиматора f´об=600 мм по дифракционному изоб­ражению точечной диафрагмы
32 Отсчет по трубе коллиматора, соот­ветствующий положению “бесконечность” (f´об =600 мм) мм
для белого света со светофильтрами:
а) ЖС-17 (Ю205.12.003)
б) 0C-14 (Ю20512.004)
в) KC-14 (Ю205.12.002)
г) lG=434 нм (Ю205.12.010)
д) lF =486 нм (Ю205.12.020)
е) ll =546 нм (Ю205.12.030)
ж) lД =589 нм (Ю205.12.040)
з) lC=656 нм (Ю205.00.050)
33 Разрешающая способность объектива коллиматора f´об =600 мм, углов. сек
34 Кривая хроматизма объектива коллиматора  f´об =600 мм
35 Разрешающая способность в угловой мере мир, комплектуемых с колли­матором f´об=600 мм
36 Коэффициенты для определения фокусных расстояний объективов с колли­матором f´об=600 мм
37 Фокусное расстояние объектива коллиматора f´об =300 мм, измеренное по штрихам сетки Ю205.00.072, мм 301,38
Штрихи
I-I
II-II
III-III
IV-IV
Среднее фокусное расстояние, мм
38 Точность измерения фокусного расстояния, %
39 Световой диаметр объектива коллиматора, мм (f´об=300 мм) 55
40 Качество объектива коллиматора f´об=300 мм по дифракционному изоб­ражению точечной диафрагмы
41 Отсчет по трубе коллиматора, соответствующий положению "бесконечность" (f´об=300  мм), мм
для белого света со светофильтрами:
а) ЖС-17 (Ю205.12.003)
б) 0C-14 (Ю20512.004)
в) KC-14 (Ю205.12.002)
42 Разрешающая способность объектива коллиматора f´об =300 мм, углов. сек 2,8
43 Кривая хроматизма объектива коллиматора  f´об =300 мм
44 Разрешающая способность в угловой мере мир, комплектуемых с коллиматором f´об=300 мм
45 Коэффициенты для определения фокусных расстояний объективов с коллиматором f´об=300 мм
46 Линейные и угловые размеры расстояний между штрихами сетки Ю205.00.072
47 Линейные и угловые размеры расстояний между штрихами сетки Ю205.00.073
48 Величина диаметра, мм :
а) диафрагмы Ю205.00.077
б) диафрагмы Ю205.00.077-01
в) диафрагмы Ю205.00.077-02
г) диафрагмы Ю205.00.077-03
д) диафрагмы Ю205.00.077-04
е) диафрагмы Ю205.00.077-05
ж) диафрагмы Ю205.00.077-06
з) диафрагмы Ю205.00.077-07
49 Величина базового установочного размера диафрагмы, мм
50 Величина базового установочного размера для центральной миры глубинных мир:
а) Ю205.00.060 (a = 5°) 70 ± 0,05
б) Ю205.00.060-01 (№4-5Ш6%)
в) Ю205.00.060-02 (№5-5Ш6%)
г) Ю205.00.060-03 (№З;5-5Ш6%)
д) Ю205.00.06О-О4 (№4;5-5Ш6%)
51 Величина базового установочного размера для одиночных мир:
- штриховых:
а) Ю205.00.076 (№I) 30 ± 0,02
б) Ю205.00.076-О1 (№2-5Ш6%) 30 ± 0,02
в) Ю205.00.076-02(№3-5Ш6%) 30 ± 0,02
г) Ю205.00.076-03(№3,5-5Ш6%) 30 ± 0,02
д) Ю205.00.076-04(№4-5Ш6%) 30 ± 0,02
е) Ю205.00.076-05(№4,5-5Ш6%) 30 ± 0,02
ж) Ю205.00.076-06(№5-5Ш6%) 30 ± 0,02
з) Ю205.00.076-07(№5,5-5Ш6%) 30 ± 0,02
к) Ю205.00.076-08 (№6-5Ш6%) 30 ± 0,02
- радиальных:
а) Ю205.00.074 (a =2°30´) 30 ± 0,02
б) Ю205.00.074-01 (a =5°) 30 ± 0,02
в) Ю205.00.074-02 (a =10°) 30 ± 0,02
52 Угол между осями боковых коллиматоров и осью центрального коллиматора, углов. град. 17
53 Пределы разворота поворотного рычага относительно оси коллиматора f´об =300 мм (2000 мм), углов. град. ±105
54 Длина направляющих поворотного рычага от оси вращения, мм 1200 Справ.
55 Цена деления шкалы отсчета разворота поворотного рычага углов. мин 30 Справ.
56 Точность отсчета перемещения суппорта поперечной линейки по направляющим поворотного рычага, мм 0,1 Справ.
57 Пределы поперечного перемещения каретки по поперечной линейке, мм ±400 Справ.
58 Пределы перемещения каретки поперечной линейки вдоль оптической оси скамьи, мм ±25 Справ.
59 Цена деления шкалы микрометренного  винта каретки поперечной линейки, мм 0,01 Справ.
60 Пределы поворота внутреннего кольца объективодержателя вокруг своей оси, углов. град. 0 ... 360 Справ.
61 Цена деления шкалы поворота кольца объективодержателя, углов. град 5 Справ.
62 Диаметр резьбы внутреннего кольца объективодержателя, мм   Справ.
63 Пределы перемещения внутреннего кольца объективодержателя в 2-х взаимоперпендикулярных направлениях ±2 Справ.
64 Неперпендикулярность плоскости направляющих поворотного рычага к оси вращения поворотного рычага (в направлении визирной оси скамьи), углов.мм 5
65 Непараллельность опорной плоскости кольца объективодержателя ребру поперечной линейки в горизонтальной плоскости при расстоянии между ними до 300 мм, не более, сек 10
66 Непараллельность опорной плоскости кольца объективодержателя ребру поперечной линейки в горизонтальной плоскости при расстоянии между ними от 300 мм и далее по всей длине направляющих, не более, мм 1
67 Торцевое биение кольца объективодержателя, не более мм 0,01
68 Непараллельность переднего изаднего торцев кольца объективодержателя, не более, мм 0,01
69 Непараллельность опорной плоско­сти кольца  плоскости пленки фотокамеры
а) на расстоянии от 100 до 300 мм от объективодержателя, сек 30
б) далее на всей длине направляющих:
- в горизонтальном направлении, мин 1
- в вертикальном направлении, мин 3
70 Неперпендикулярность опорной плоскости кольца объективодержателя к плоскости направляющих стола объективодержателя, не более, углов. мин. 2
71 Неперпендикулярность визирной оси коллиматора f´об =1200 мм опорной плоскости кольца объективодержателя в вертикальной плоскости при отсчете 17° шкалы поворотного рычага, мин 1
72 Неперпендикулярность визирной оси коллиматора f´об =3000 мм  (f´об =2000 мм) опорной плоскости кольца объективодержателя в вертикальной плоскости при нулевом положении шкалы поворотного рычага, мин 1
73 Неперпендикулярность визирной оси коллиматора f´об =600 мм опорной плоскости кольца объективодержателя в вертикальной плоскости при отсчете 17° шкалы поворотного рычага, мин 1
74 Неперпендикулярность визирной оси коллиматора f´об =300 мм опорной плоскости кольца объективодержателя в вертикальной плоскости при отсчете 17° шкалы поворотного рычага, мин 1
75 Несоосность светового отверстия первой линзы коллиматора f´об =3000 мм и отверстия обьективодержателя при нулевом положении поворотного рычага, мм ±2
76 Несоосность светового отверстия первой линзы коллиматора f´об =1200 мм и отверстия обьективодержателя при отсчете 17° шкалы поворотного рычага, мм ±2
77 Несоосность светового отверстия первой линзы коллиматора f´об =600 мм и отверстия обьективодержателя при отсчете 17° шкалы поворотного рычага, мм ±2
78 Несоосность светового отверстия первой линзы коллиматора f´об =300 мм и отверстия обьективодержателя при отсчете 17° шкалы поворотного рычага, мм ±2
79 Непараллельность матового стекла микроскопа Ю205.15.000 плоскости кольца объективодержателя, не более, мин 1
80 Непараллельность матового стекла микроскопа Ю205.16.000 плоскости кольца объективодержателя, не более, мин 1
81 Неперпендикулярноть плоскости направляющих поперечной линейки оси вращения поворотного рычага, не более, мин 2
82 Непрямолинейность направления перемещения кареток поперечной линейки на длине 800 мм, не более, мм 0,01
83 Расстояние от базовой установочной плоскости закрепляемых на каретке узлов до:
а) плоскости пленки фотокамеры в центре прижимного столика, мм 49,85+0,01
б) центра матового стекла микроскопа Ю205.15,000,мм 50+0,01
84 Увеличения микроскопа Ю205.15,000, крат 11, 26, 37, 70, 100 Справ.
85 Увеличение микроскопа Ю205.16,000, крат 90, 150, 300 Справ.
86 Цена деления окуляр-микромвтра микроскопа Ю205.16.000 с микрообъективом:
а) 6Х
б) 10Х
в) 20Х
87 Цена деления шкалы барабана окуляр-микромвтра микроскопа Ю205.16.000, мм 0,01 Справ.
88 Увеличение микроскопа Ю205.17,000, крат 30, 48, 80 Справ.
89 Цена деления шкалы индикатора микроскопа Ю205.17.000, мм 0,002 Справ.
90 Пределы перемещения каретки с микроскопом Ю205.17.020, мм ±15 Справ.
91 Увеличения микроскопа Ю205.18.000, крат 42, 60, 70, 100, 140, 150, 200, 300 Справ.
92 Угол поворота микроскопа Ю205Л8.000, углов. град. ±70 Справ.
93 Пределы вертикального перемещения каретки микроскопа по направляющей стойки поперечной линейки, мм ±5 Справ.
94 Диаметр окна прижимных пластин фотокамеры, мм 5, 10, 20, 25 Справ.
95 Размеры плоскопараллельных пластин фотокамеры (толщина) 2, 3, 4, 5, 8, 10, 15 Справ.
96 Тип фотокассеты фотокамеры ФК-1 Справ.
97 Объем пленки в фотокассете, м 1,5 Справ.
98 Ширина пленки фотокамеры, мм 35 Справ.
99 Длина рабочего лезвия раздвижной щели Ю205.00.150, мм 10 Справ.
100 Длина рабочего лезвия раздвижной щели Ю205.00.200, мм 50 Справ.
101 Цена деления шкалы микрометренного винта щелей, мм 0,01 Справ.
102 Минимальный радиус кривизны эталонного зеркала Ю205.20.021, мм 40 Справ.
103 Отклонение от плоскостности эталонного зеркала на Ø 280 мм:
N 1
ΔN 0,1
104 Увеличение микроскопа Ю205.19.000, крат 26 Справ.
105 Непараллельность плоскости матовой поверхности матового стекла Ю205.42.000 торцу объективодержателя, не более, мм 0,02
106 Расстояние от базовой установочной плоскости закрепляемых на каретке поперечной линейки узлов до плоскости матовой поверхности матового стекла, мм 50 ± 0,01
107 Клиновидноcть юстировочных пластин, не более, сек:
а) Ø 160 мм 5
б) Ø 250 мм 5
в) Ø 70 мм 5
г) Ø 20 мм 5
д) 200 х 200 мм2 5
е) полупрозрачного зеркала 5
108 Отклонение от плоскостности полупрозрачного зеркала Ю205.41.000, не более
N 2
ΔN 0,2
109 Отклонение от плоскостности юстировочных пластин, не более
а) Ø 160 мм
N 2
ΔN 0,2
а) Ø 250 мм
N 2
ΔN 0,2
в) Ø 70 мм
N 2
ΔN 0,2
г) Ø 20 мм
N 2
ΔN 0,2
д) 200 х 200 мм2
N 2
ΔN 0,2
110 Емкость батареи конденсаторов блока питания ИФК-120 и соответствующая энергия вспышки

Держатель КД
ОАО «Красногорский завод им С.А.Зверева» (ОАО КМЗ)

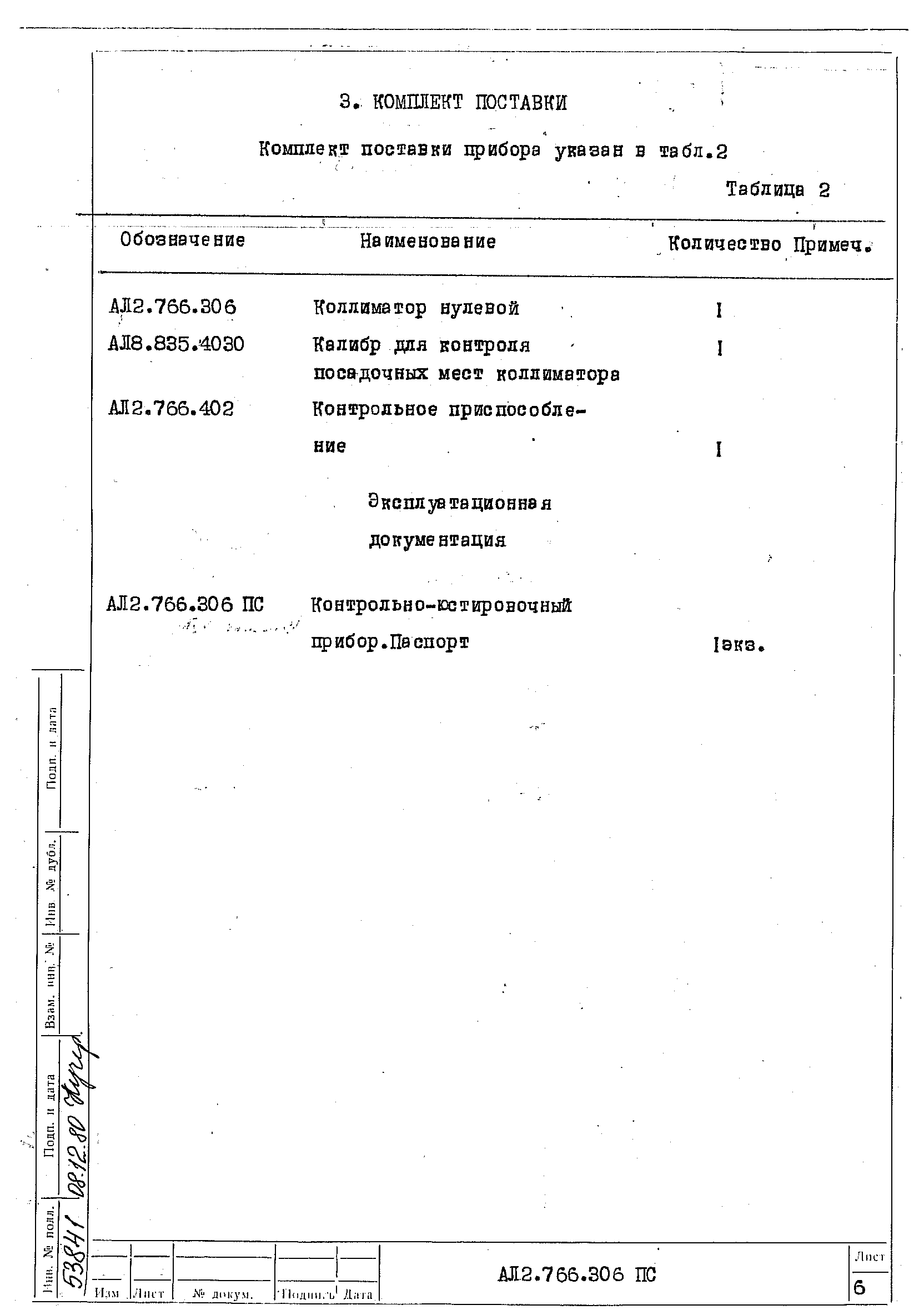

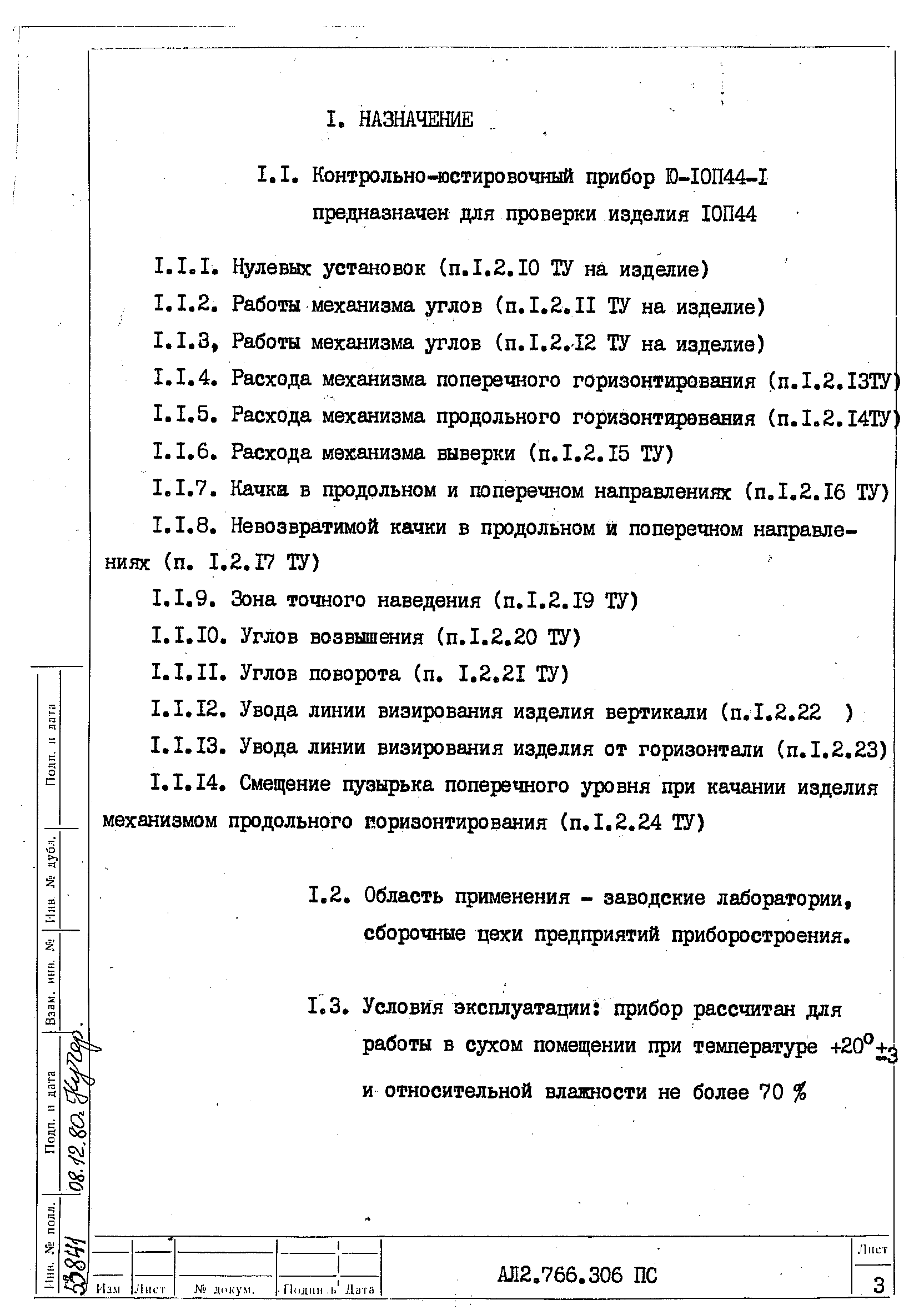

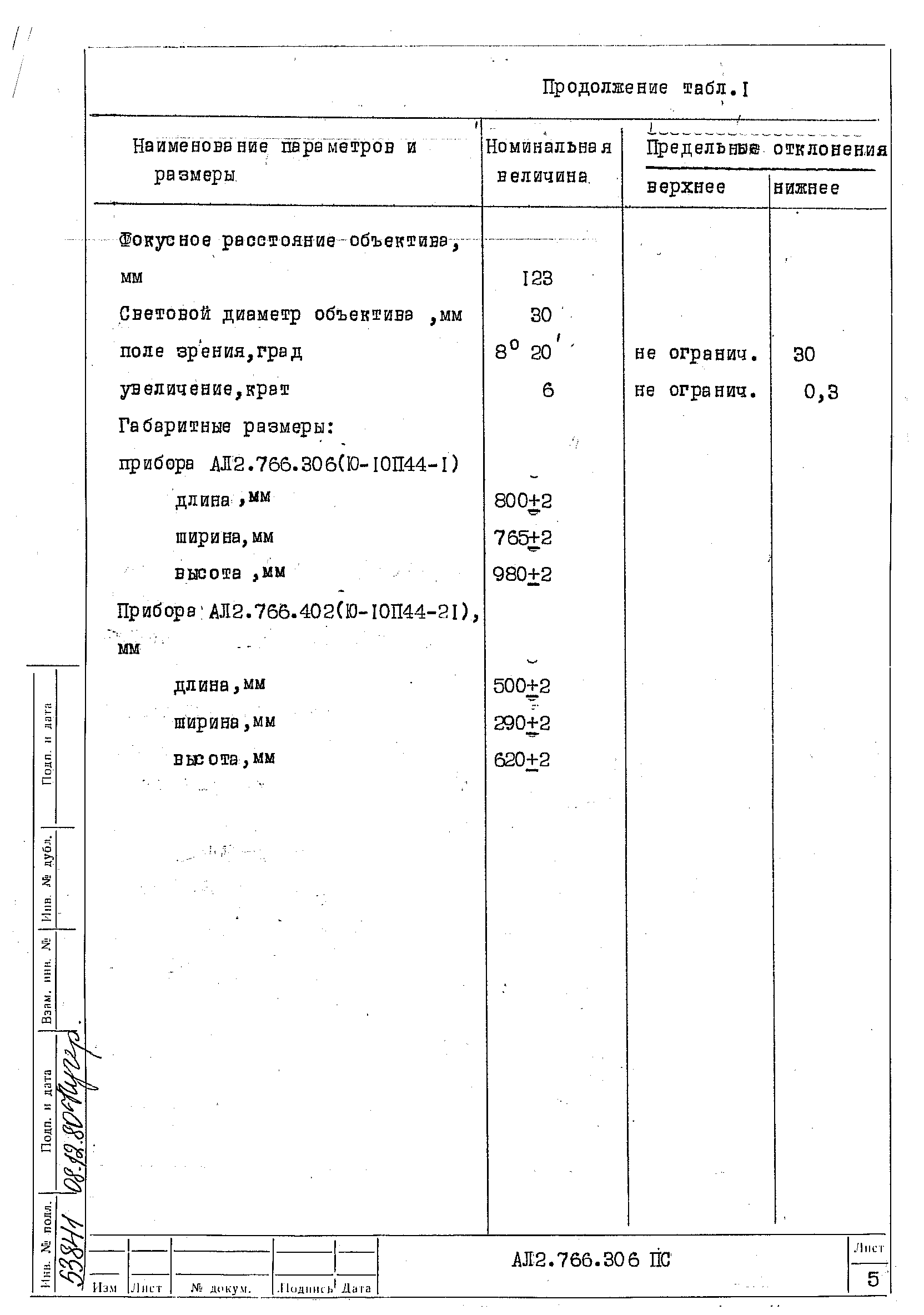

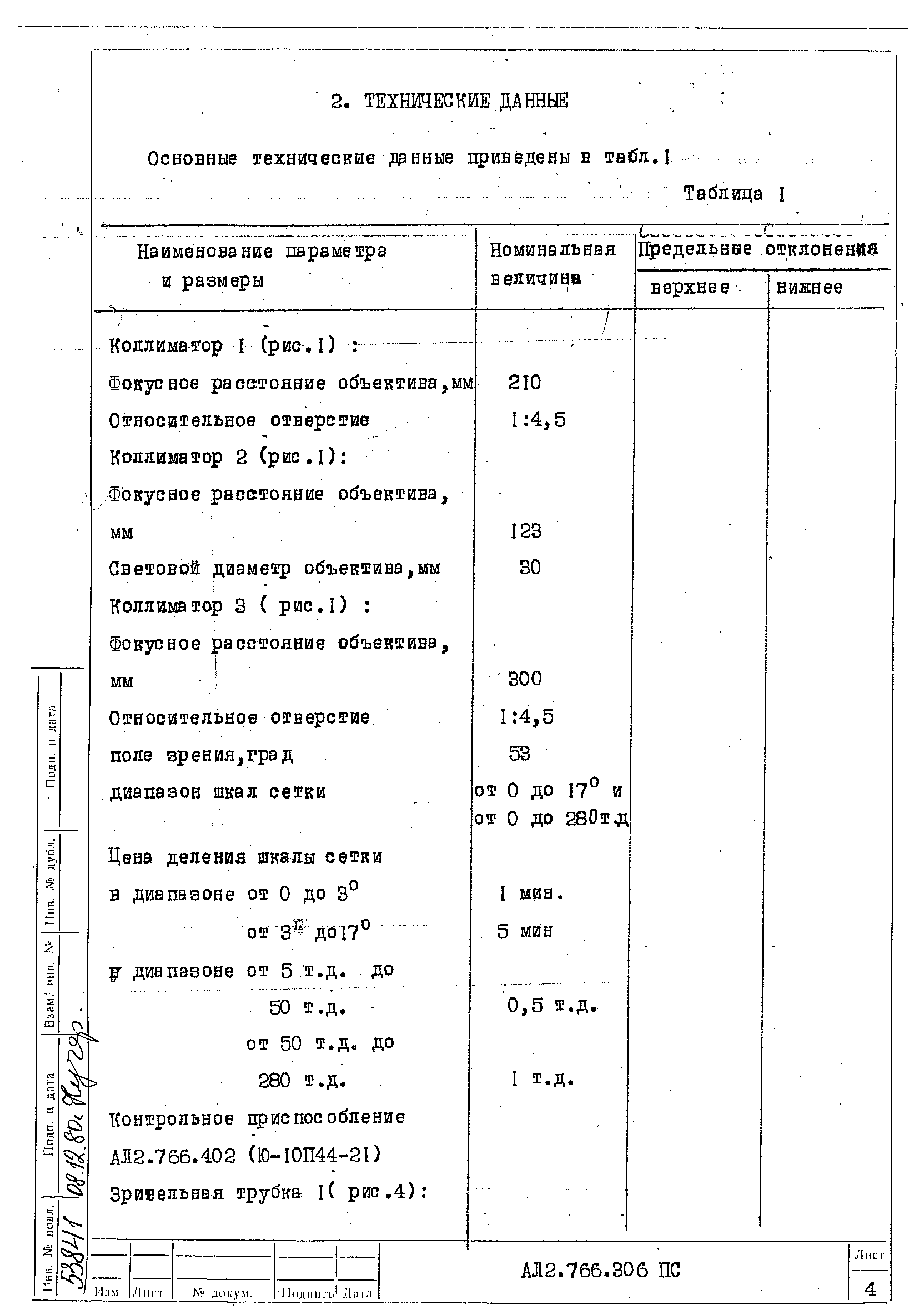

4. Ю1-ОП44-1

Предназначение:

Технические характеристики:

Комплектность:

Держатель КД
ОАО «ПО «НПЗ»

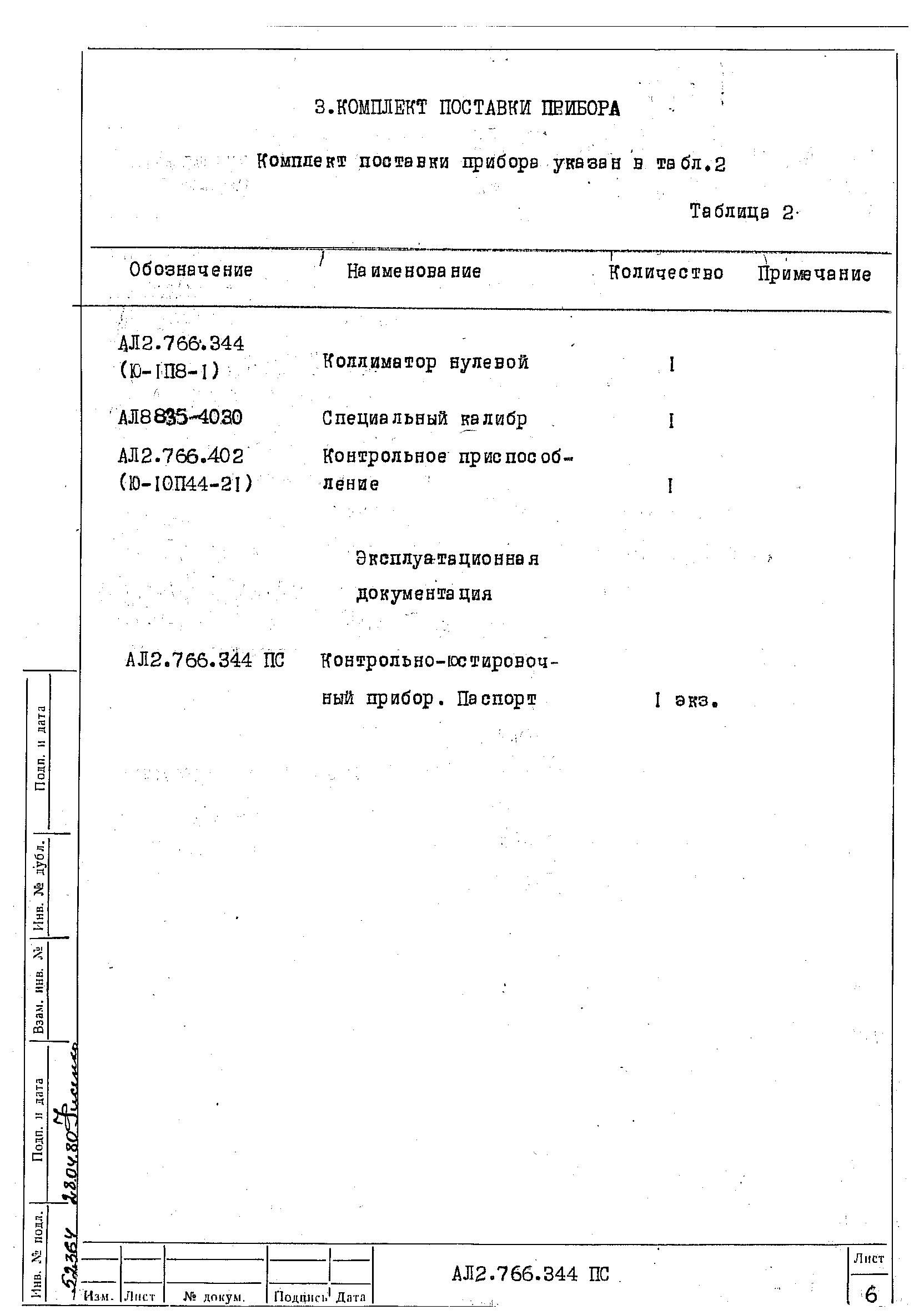

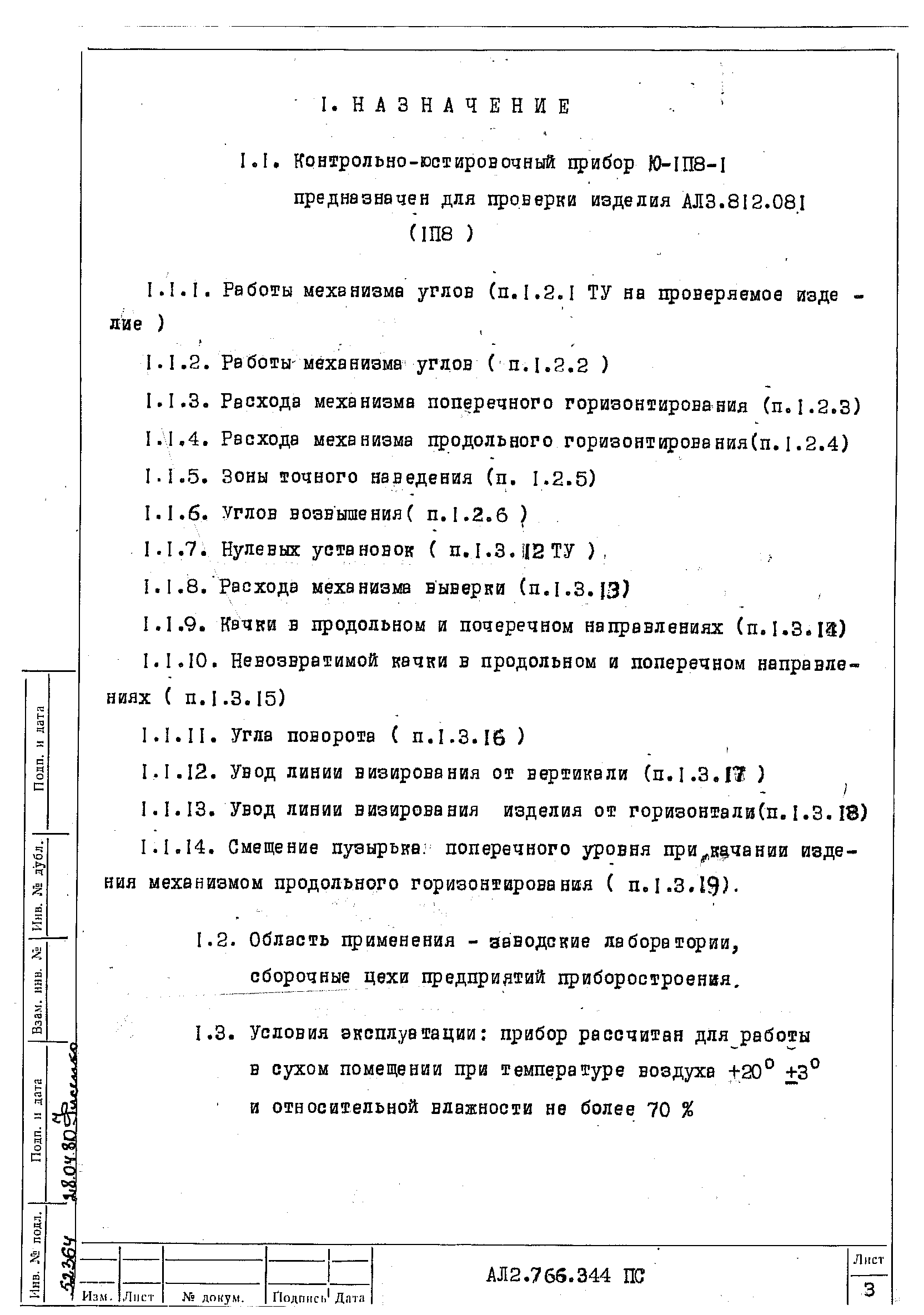

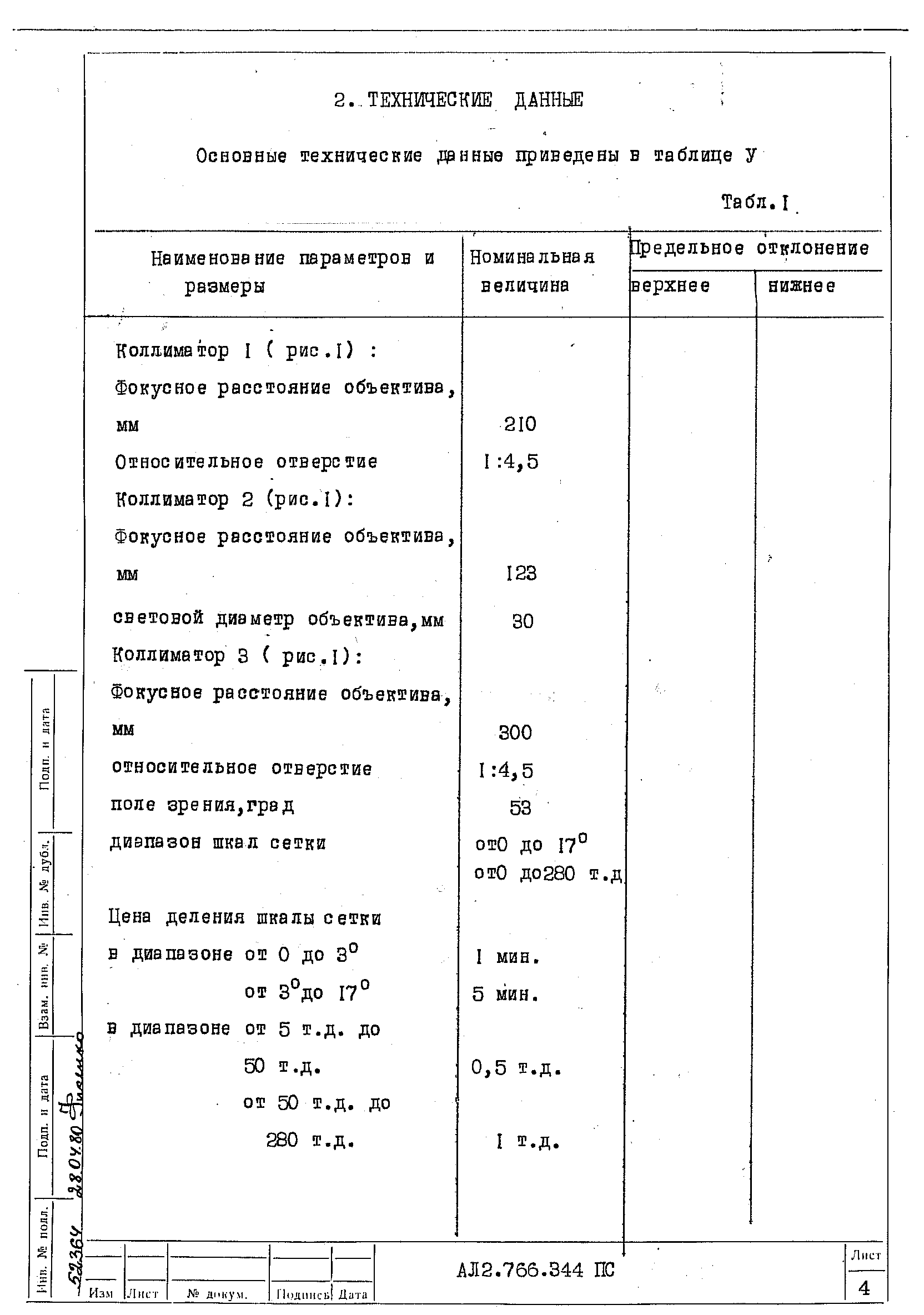

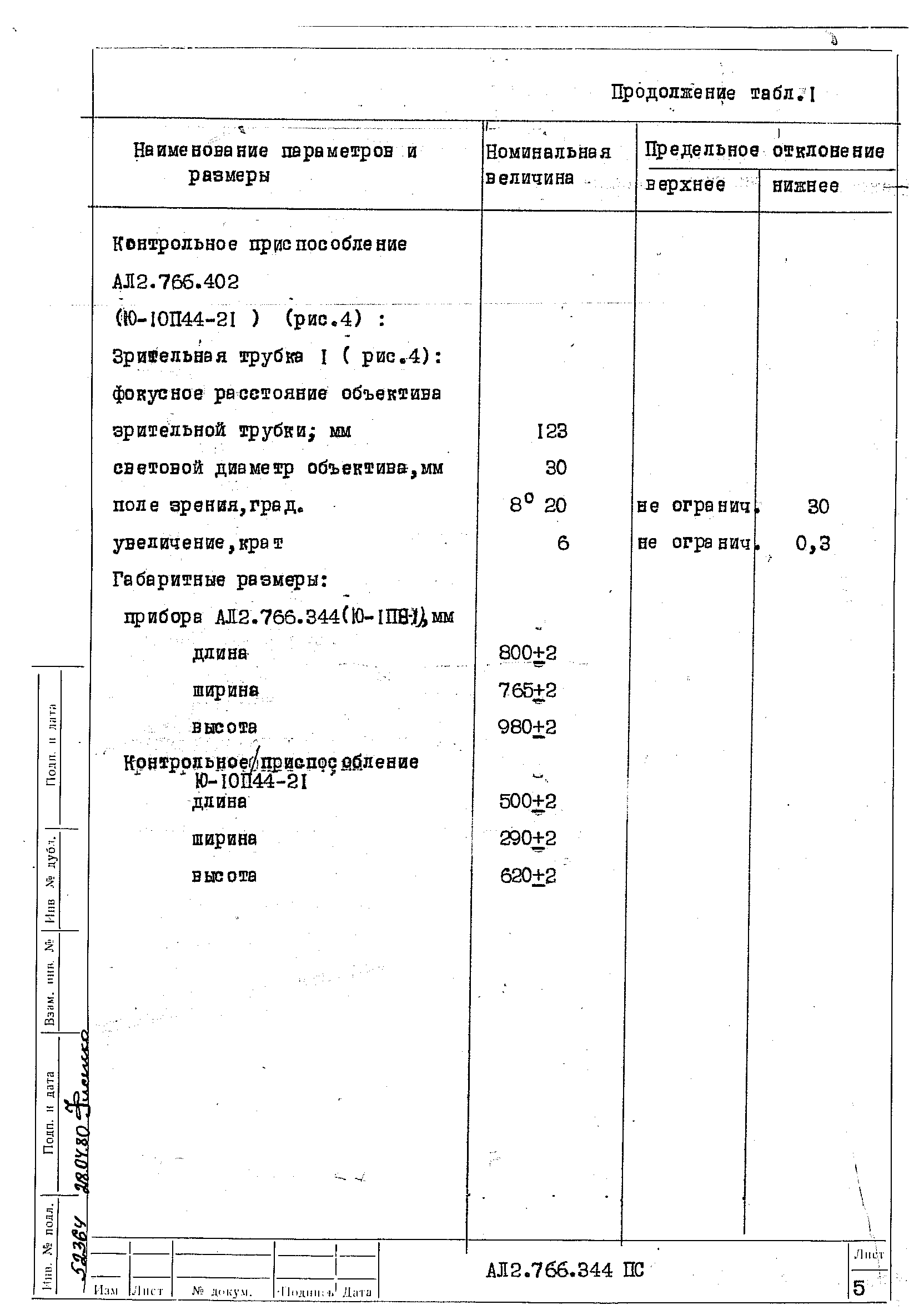

5. Ю1-П8-1

Предназначение:

Технические характеристики:

Комплектность:

Держатель КД
ОАО «ПО «НПЗ»





контактная информация

Россия, 630049, г. Новосибирск,
ул. Дуси Ковальчук, 179/2

Справочная предприятия
(383)216-08-37

Отдел снабжения
(383)216-08-48
(383)236-77-31

Отдел продаж
(383)225-58-96
(383)216-08-15

Instagram

представительства

В Санкт-Петербурге:
spb@npzoptics.ru
В Москве:
msk@npzoptics.ru

работа с клиентами

Качество и обслуживание:
service@npzoptics.ru
Продажи по России:
salesru@npzoptics.ru
Export operations:
sales@npzoptics.ru

техническая поддержка

admin@npzoptics.ru
  АО "Швабе - Оборона и Защита" (Прежнее наименование ОАО "ПО "НПЗ") ©2014


Яндекс.Метрика
Горячая линия ГК "Ростех"
