ПО 1.5-4.5х16


Прицел оптический

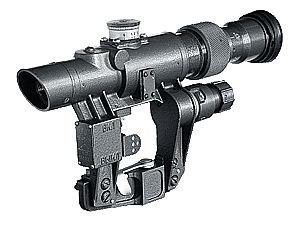

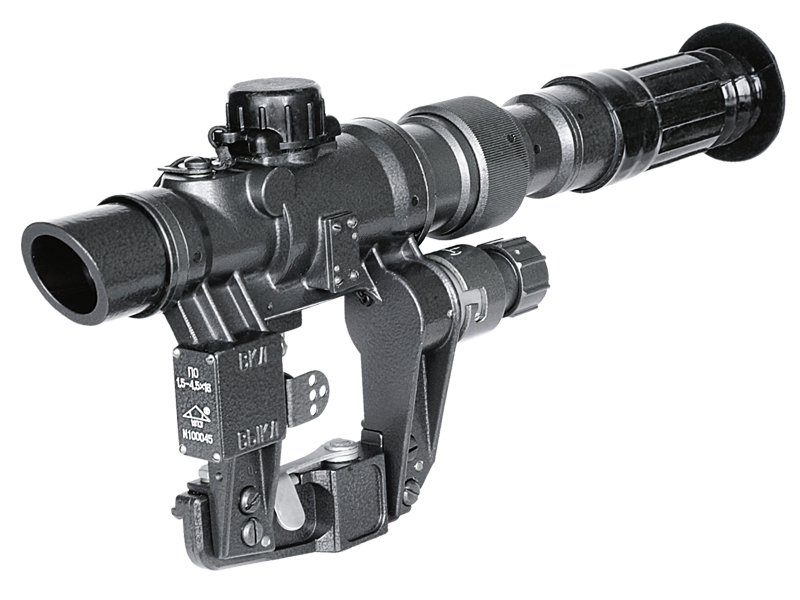

Прицел с панкратическим (плавно изменяемым) увеличением от 1,5 до 4,5 крат, предназначен для установки на оружие, имеющее штатное боковое посадочное место типа "ласточкин хвост":
  • ПО1,5-4,5х16 - на карабины типа "Тигр";

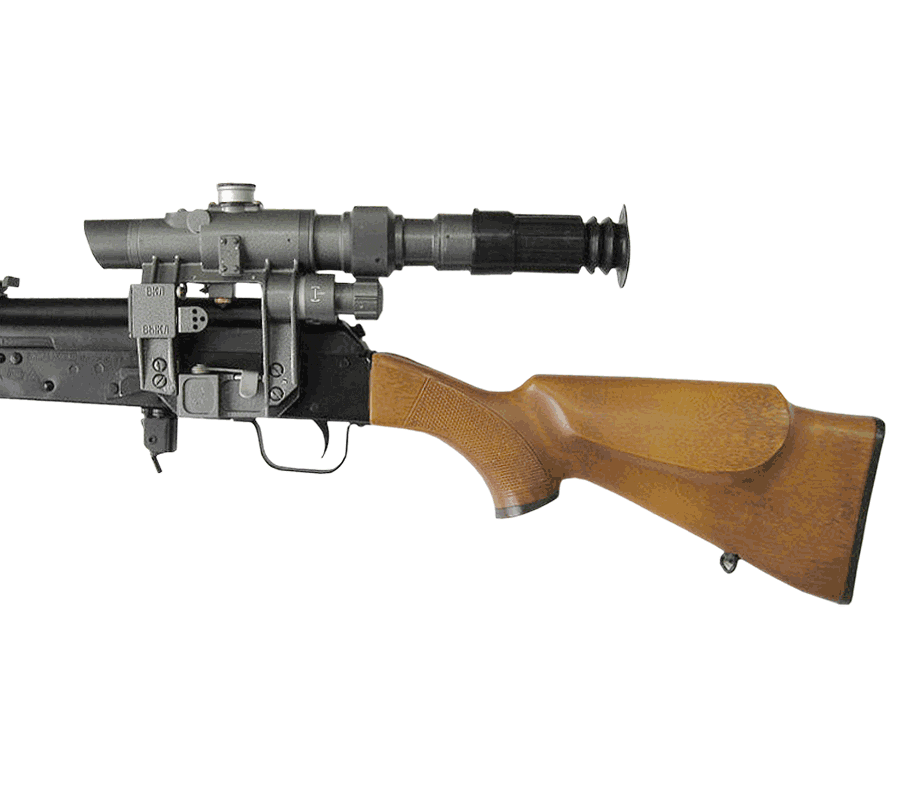

  • ПО1,5-4,5х16-1 - на карабины типа "Сайга";
  • На карабины типа "Вепрь" прицел подбирается в зависимости от планки на оружии (см. рисунок внизу страницы).

При стрельбе в сумерках в прицеле предусмотрена система подсветки сетки, цвет свечения красный. Питание осуществляется от батареи типа АА напряжением 1,5 В.

ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Технические характеристики

Увеличение

1.5

4.5

Поле зрения, град.

10°

3°40'

Удаление выходного зрачка, мм

72

Габаритные размеры, мм

338х136х72

Вес прибора, кг

1.0

Диоптрийная установка окуляра, дптр

от -0.5 до -1


Возможны два варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м.

Сетка прицела расположена в передней фокальной плоскости (в фокусе объектива), перед узлом панкратики, поэтому при смене увеличения происходит масштабирование штрихов сетки, при этом указание прицельного штриха от исходного значения не изменяется. Иными словами - увеличивается изображение объекта - увеличивается сетка, но исходное указание штрихов сетки на объекте не меняется.


Сетка-полукрест. Вид поля зрения при увеличении 1,5 крата.



Сетка с дальномерной шкалой. Вид поля зрения при увеличении 1,5 крата.

Для определения положения глаза стрелка у выходного зрачка прицела ПО1,5-4,5х16 на вашем оружии, воспользуйтесь следующими рисунками:

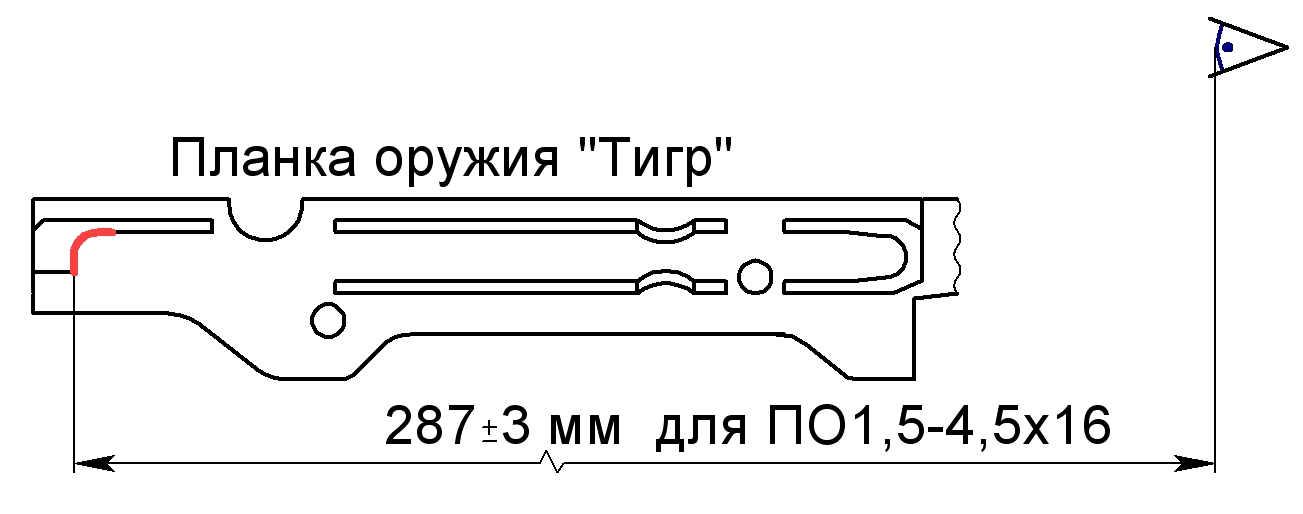

1. Для оружия "Тигр" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 287± 3мм.

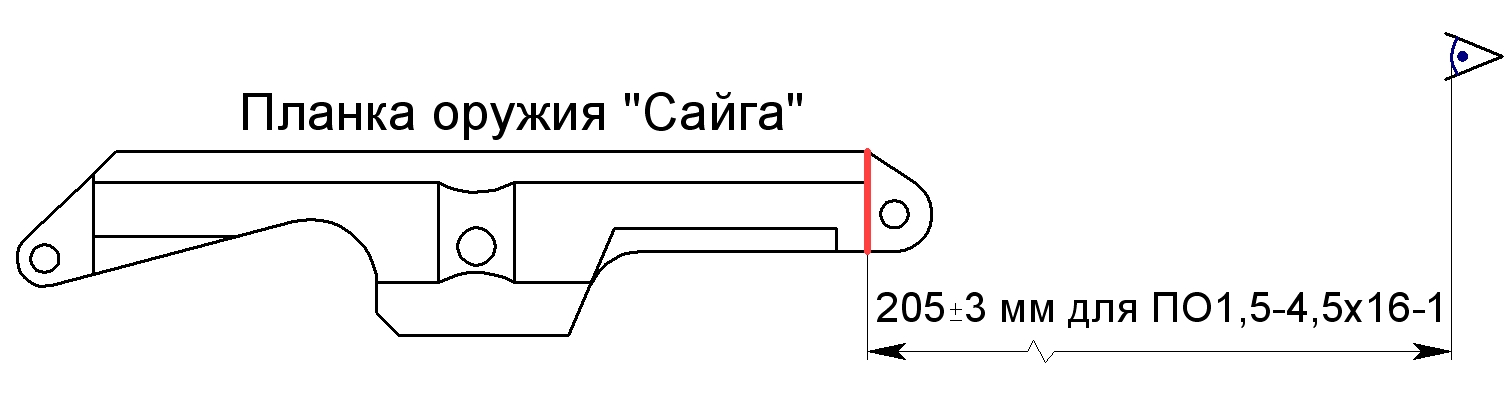

2. Для оружия "Сайга" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 205± 3мм.
3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".






При заказе указывайте оружие, на которое планируется установка прицела и сетку.
