ПО 2,5х18


Прицел оптический


Предназначен для быстрого, удобного и точного наведения оружия на цель. Устанавливается на карабины, имеющие штатное боковое посадочное место типа "ласточкин хвост":
  • ПО2,5х18 - на карабины типа "Тигр";
  • ПО2,5х18-1 - на карабины типа "Сайга";
  • На карабины типа "Вепрь" прицел подбирается в зависимости от планки на оружии (см. рисунок внизу страницы).

Имеется подсветка сетки для прицеливания в сумерки или ночью, цвет свечения красный, питание от батареи типа АА напряжением 1,5 В.

Характеристики

Увеличение

2,5x

Поле зрения, град.

11°

Удаление выходного зрачка, мм

65

Размеры, мм

337х136х72

Вес прибора, кг

0.6



ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ, НА КАКОЕ ОРУЖИЕ ПЛАНИРУЕТСЯ УСТАНОВКА И ПРЕДПОЧТЕНИЯ ПО СЕТКЕ.

Возможны два варианта исполнения прицельной сетки прицела:
- так называемый "полукрест" (перекрестие с пикой в центре);
- сетка с дальномерной шкалой на высоту цели 1,5 м.


Сетка-полукрест. Вид поля зрения.



Сетка с дальномерной шкалой. Вид поля зрения.

Для определения положения глаза стрелка у выходного зрачка прицела ПО2,5х18 на вашем оружии, воспользуйтесь следующими рисунками:

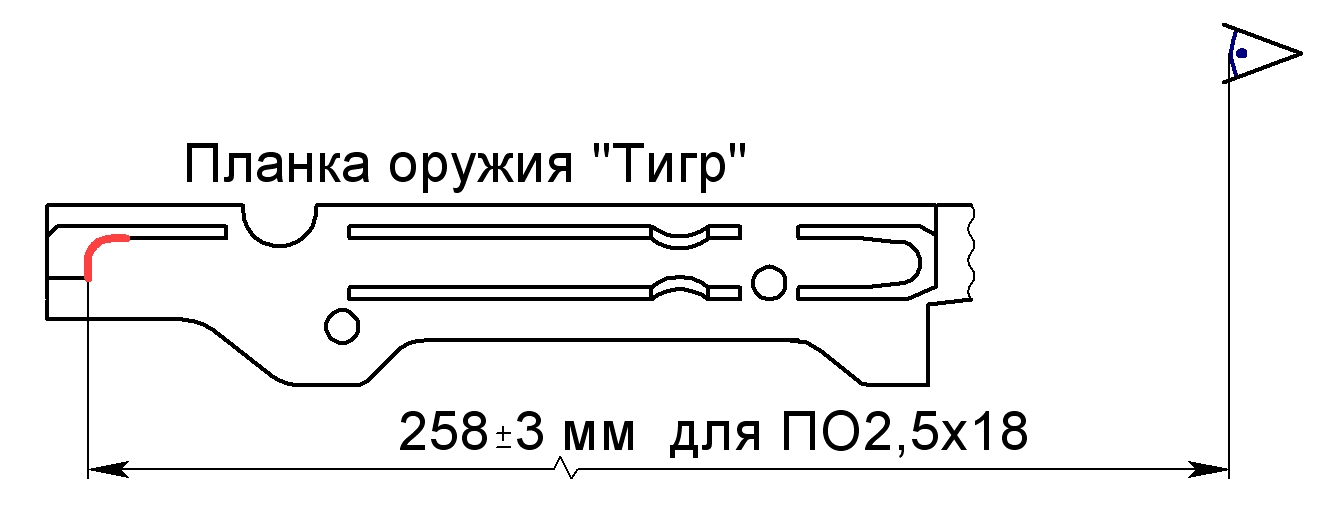

1. Для оружия "Тигр" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 258± 3мм.

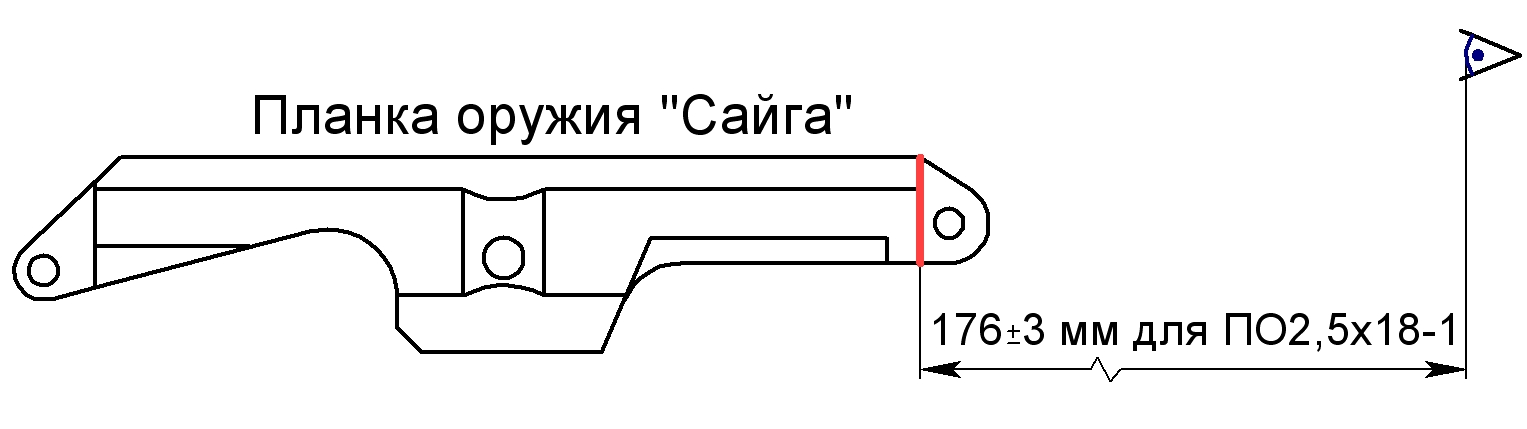

2. Для оружия "Сайга" расстояние от точки, куда упрется кронштейн прицела (обозначено красным), до точки, где будет находиться глаз стрелка, равно 176± 3мм.
3. Карабин "Вепрь" оснащается несколькими видами планок в зависимости от модификации и года выпуска. При заказе указывайте номер планки вашего "Вепря".






При заказе указывайте оружие, на которое планируется установка прицела и сетку.

Используется совместно с:

Тигр
Сайга
Вепрь-308
